प्लग गेज सटीक इंजीनियरिंग में अपरिहार्य उपकरण हैं, जो छेद और बोर के आयामों का निरीक्षण करने के लिए अद्वितीय सटीकता और विश्वसनीयता प्रदान करते हैं। चाहे विश्वसनीय आपूर्तिकर्ताओं से बिक्री के लिए प्लग गेज की पेशकश करने वाले या एक प्रतिष्ठित स्नैप गेज निर्माता द्वारा कस्टम-डिज़ाइन की पेशकश की, ये उपकरण सुनिश्चित करते हैं कि घटक सख्त सहिष्णुता को पूरा करते हैं, मोटर वाहन, एयरोस्पेस और विनिर्माण जैसे उद्योगों में एक महत्वपूर्ण आवश्यकता। एक सादा प्लग गेज विशेष रूप से मशीनीकृत भागों के आंतरिक व्यास को मापने के लिए मूल्यवान है, जो एक सीधा पास/विफल परिणाम प्रदान करता है जो अस्पष्टता को समाप्त करता है और कुशल गुणवत्ता नियंत्रण सुनिश्चित करता है। उनका मजबूत निर्माण और सटीक अंशांकन उन्हें उच्च-पुनरावृत्ति उपयोग के लिए आदर्श बनाता है, समय के साथ सटीकता बनाए रखते हुए पहनने और आंसू को कम करता है। इसके अतिरिक्त, प्लग गेज निरीक्षण प्रक्रियाओं को सुव्यवस्थित करता है, जिससे निर्माताओं को सटीकता से समझौता किए बिना तेजी से उत्पादन चक्र प्राप्त करने की अनुमति मिलती है। विश्वसनीयता, स्थायित्व, और उपयोग में आसानी, प्लग गेज उत्पादन में कठोर गुणवत्ता मानकों को बनाए रखने के उद्देश्य से किसी भी ऑपरेशन के लिए एक होना चाहिए।



प्लग गेज के प्रकार



बिक्री के लिए प्लग गेज विभिन्न प्रकारों में आते हैं, प्रत्येक विशिष्ट माप आवश्यकताओं के अनुरूप, विविध औद्योगिक अनुप्रयोगों में सटीकता सुनिश्चित करता है। सबसे आम प्रकारों में सादे प्लग गेज, टेंपर प्लग गेज, थ्रेड प्लग गेज, और गो/नो-गो प्लग गेज शामिल हैं, प्रत्येक गुणवत्ता नियंत्रण और आयामी निरीक्षण में अलग-अलग उद्देश्यों की सेवा करते हैं।

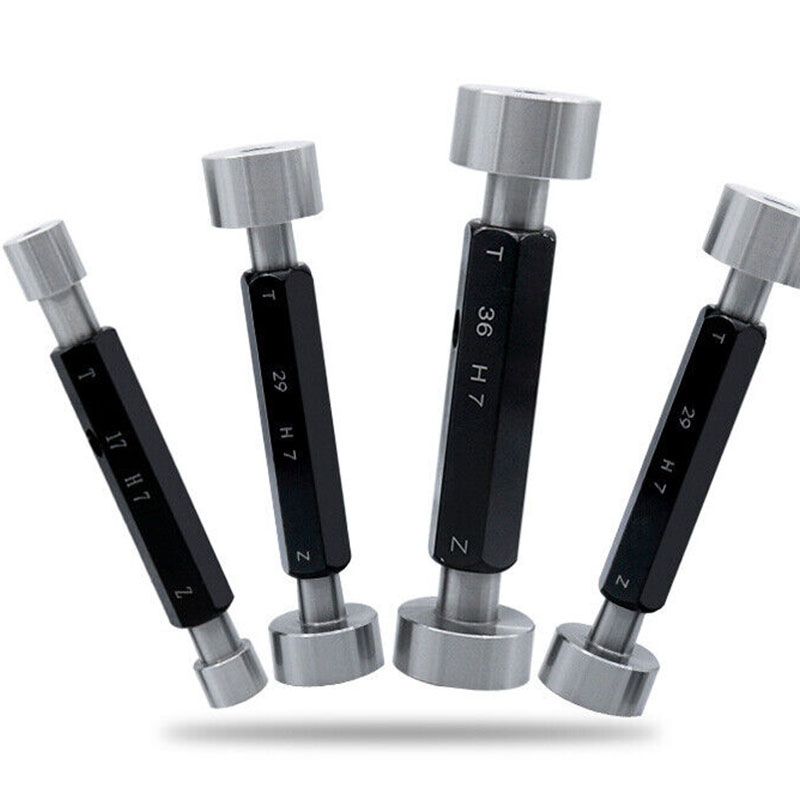

सादे प्लग गेज का उपयोग व्यापक रूप से चिकनी, बेलनाकार छेद के आंतरिक व्यास को मापने के लिए किया जाता है। वे सीधे हैं, या तो पास या असफल परिणाम की पेशकश करते हैं, यह सुनिश्चित करते हुए कि घटक आवश्यक सहिष्णुता को पूरा करते हैं। ये गेज सामान्य-उद्देश्य अनुप्रयोगों के लिए आदर्श हैं, विशेष रूप से मोटर वाहन और विनिर्माण क्षेत्रों में।

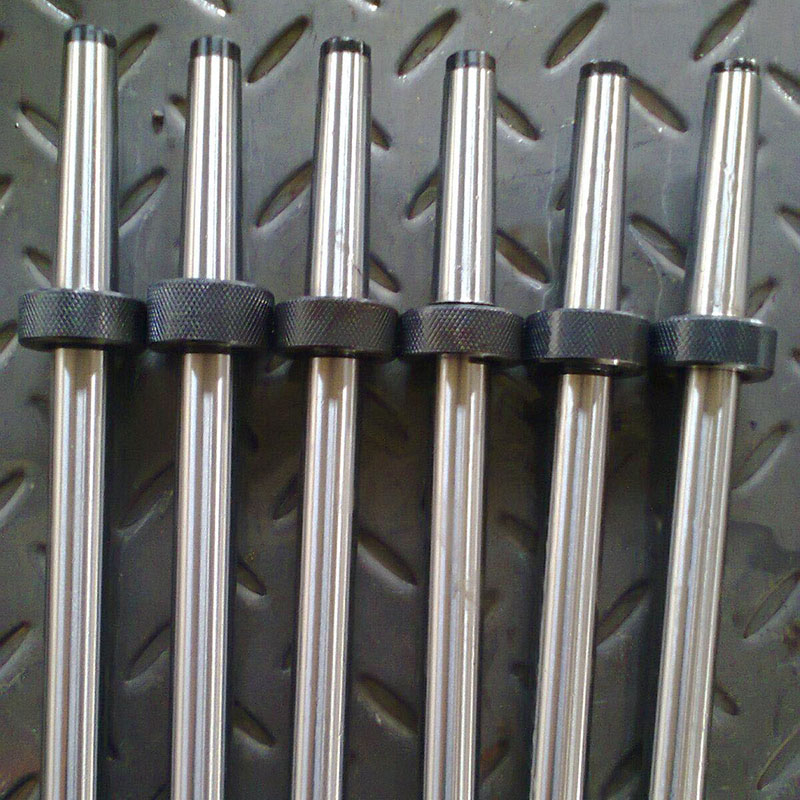

टेपर प्लग गेज विशेष रूप से टेप किए गए छेदों को मापने के लिए डिज़ाइन किए गए हैं, आमतौर पर सटीक संरेखण या फिटिंग की आवश्यकता वाले अनुप्रयोगों में पाए जाते हैं। ये गेज सुनिश्चित करते हैं कि टेपर कोण और आयाम डिजाइन विनिर्देशों के अनुरूप हैं, पाइप फिटिंग और द्रव यांत्रिकी जैसे क्षेत्रों में महत्वपूर्ण हैं।

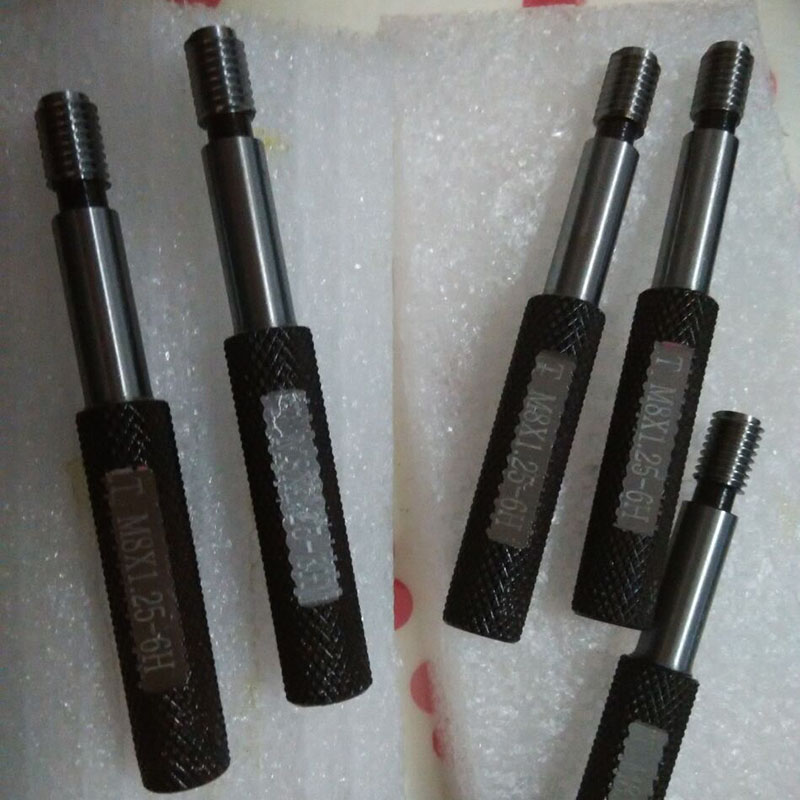

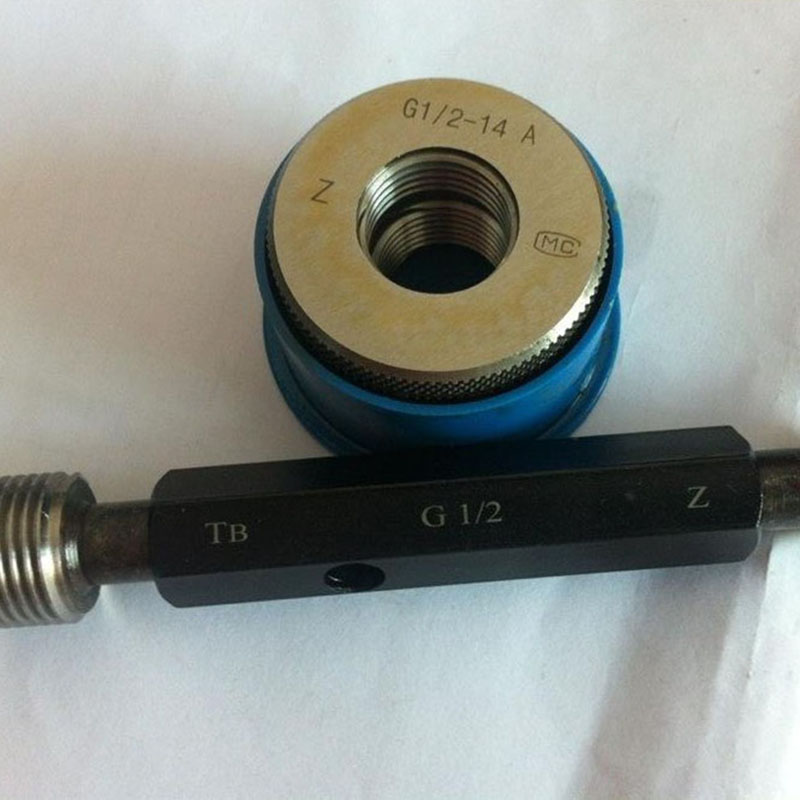

नट, झाड़ियों और इसी तरह के घटकों में आंतरिक थ्रेड्स की सटीकता की जांच के लिए थ्रेड प्लग गेज आवश्यक हैं। वे दो भागों में आते हैं: "गो" पक्ष सत्यापित करता है कि धागा अधिकतम सहिष्णुता के भीतर है, जबकि "नो-गो" पक्ष यह सुनिश्चित करता है कि यह न्यूनतम सहिष्णुता से अधिक नहीं है।



गो/नो-गो प्लग गेज बहुमुखी उपकरण हैं जो एक में दो गेज को जोड़ते हैं। यदि छेद न्यूनतम स्वीकार्य आयाम को पूरा करता है, तो "गो" अंत चेक करता है, और "नो-गो" अंत यह सुनिश्चित करता है कि यह अधिकतम से अधिक न हो। यह दोहरी कार्यक्षमता निरीक्षणों को सरल करती है और दक्षता में सुधार करती है।



ये विभिन्न प्रकार के प्लग गेज, विशेष स्टोर स्नैप गेज निर्माताओं से उपलब्ध हैं, उद्योगों में सटीक और विश्वसनीय माप को सक्षम करते हैं, जो विशिष्ट गुणवत्ता और विनिर्देशों के पालन को सुनिश्चित करते हैं। सही प्लग गेज का चयन करना विशिष्ट अनुप्रयोग, सामग्री और आवश्यक सटीकता के स्तर पर निर्भर करता है।



टेंपर गेज समारोह



एक टेपर गेज एक सटीक उपकरण है जिसका उपयोग यांत्रिक घटकों में पतला रिक्त स्थान, अंतराल या आंतरिक बोरों के आयामों को मापने के लिए किया जाता है। यह विशेष रूप से उन परिदृश्यों में सटीक रीडिंग प्रदान करने की अपनी क्षमता के लिए मूल्यवान है जहां पारंपरिक गेज या कैलीपर संघर्ष कर सकते हैं। एक टेपर गेज का प्राथमिक कार्य एक टेपर की चौड़ाई या व्यास का आकलन करना है, आमतौर पर संकीर्ण से व्यापक छोर तक। यह मशीनिंग, ऑटोमोटिव और विनिर्माण जैसे उद्योगों में महत्वपूर्ण है, जहां सटीक टेपर माप आवश्यक हैं कि घटकों को एक साथ फिट या कुशलता से संचालित करने के लिए यह सुनिश्चित करने के लिए आवश्यक है।



टेंपर गेज विशेष रूप से खांचे की गहराई या संकीर्ण अंतराल में निकासी का निर्धारण करने में उपयोगी होते हैं। उदाहरण के लिए, विधानसभा के काम या रखरखाव में, वे यह सत्यापित करने में मदद करते हैं कि एक पतला भाग, जैसे कि शंकु के आकार का बोर या स्पिंडल, अपने संभोग घटक से मेल खाता है, जो मिसलिग्न्मेंट या परिचालन विफलता के जोखिम को कम करता है। गेज का पतला ब्लेड या डिज़ाइन इसे मापा क्षेत्र में सुचारू रूप से स्लाइड करने की अनुमति देता है, जो सहिष्णुता की जांच करने के लिए एक त्वरित और विश्वसनीय तरीका प्रदान करता है।



उनके व्यावहारिक माप अनुप्रयोगों के अलावा, गुणवत्ता नियंत्रण प्रक्रियाओं के लिए टेपर गेज आवश्यक हैं। वे सटीक टेपर के साथ भागों के निर्माण में स्थिरता सुनिश्चित करते हैं, जिससे व्यवसायों को उच्च गुणवत्ता वाले मानकों को बनाए रखने में मदद मिलती है। ये गेज भी उपयोगकर्ता के अनुकूल हैं, जिनमें न्यूनतम प्रशिक्षण की आवश्यकता होती है, और भारी औद्योगिक उपयोग का सामना करने के लिए स्टेनलेस स्टील जैसी टिकाऊ सामग्री से बना हो सकता है। अंततः, टेपर गेज का कार्य सरल माप से परे चला जाता है; यह मशीनीकृत घटकों के प्रदर्शन, सुरक्षा और दीर्घायु को अनुकूलित करने में महत्वपूर्ण भूमिका निभाता है।



प्लग गेज के लिए क्या उपयोग किया जाता है?



औद्योगिक निर्माण और गुणवत्ता नियंत्रण के दायरे में, सटीकता सर्वोपरि है। आयामों में सटीकता सुनिश्चित करने के लिए उपयोग किए जाने वाले आवश्यक उपकरणों में से एक प्लग गेज है। यह विशेष मापने वाला उपकरण विभिन्न घटकों में छेद और उद्घाटन के आकार और सहिष्णुता का आकलन करने में एक महत्वपूर्ण कार्य करता है।



एक प्लग गेज का उपयोग मुख्य रूप से छेद के आंतरिक आयामों की जांच करने के लिए किया जाता है, यह पुष्टि करने के लिए कि वे निर्दिष्ट सहिष्णुता को पूरा करते हैं या नहीं। यह आम तौर पर दो किस्मों में आता है: गो गेज और नो-गो गेज। गो गेज को छेद में फिट करने के लिए डिज़ाइन किया गया है, यह दर्शाता है कि छेद के आयाम स्वीकार्य हैं। इसके विपरीत, नो-गो गेज छेद में फिट नहीं होने के लिए है; यदि ऐसा होता है, तो यह दर्शाता है कि छेद सहिष्णुता से बाहर है। यह दोहरी कार्य गुणवत्ता नियंत्रण निरीक्षकों को यह पता लगाने की अनुमति देता है कि क्या भाग इंजीनियरिंग विनिर्देशों का पालन करते हैं।



समय के साथ उनकी लंबी उम्र और सटीकता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले, टिकाऊ सामग्री से प्लग गेज बनाए जाते हैं। वे बारीक रूप से मशीनीकृत और कैलिब्रेटेड होते हैं, जो माप में न्यूनतम भिन्नता के लिए अनुमति देते हैं, जो उत्पादन प्रक्रियाओं में स्थिरता बनाए रखने में महत्वपूर्ण है। जो उद्योग अक्सर प्लग गेज का उपयोग करते हैं, उनमें एयरोस्पेस, ऑटोमोटिव और मशीनरी निर्माण शामिल हैं, जहां सटीक माप उत्पादों के प्रदर्शन और सुरक्षा को काफी प्रभावित कर सकते हैं।



सारांश में, प्लग गेज विनिर्माण क्षेत्र में गुणवत्ता आश्वासन के लिए एक अपरिहार्य उपकरण है। आंतरिक आयामों के सटीक माप को सक्षम करके, यह सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है कि घटक डिजाइन के रूप में एक साथ फिट होते हैं। चाहे बड़े पैमाने पर उत्पादन वातावरण में हो या एक छोटी कार्यशाला, समझ और प्रभावी ढंग से प्लग गेज का उपयोग करने से उत्पाद की गुणवत्ता और परिचालन दक्षता में महत्वपूर्ण सुधार हो सकता है। विनिर्माण में लगे किसी भी व्यक्ति के लिए, प्लग गेज के उपयोग में महारत हासिल करना एक मौलिक कौशल है जो उत्कृष्टता के उच्चतम मानकों का पालन सुनिश्चित करता है।



प्लग गेज और पिन गेज के बीच क्या अंतर है?



प्लग गेज और पिन गेज दोनों सटीक माप उपकरण हैं, लेकिन वे अलग -अलग उद्देश्यों की सेवा करते हैं और डिजाइन, अनुप्रयोग और कार्यक्षमता में भिन्न होते हैं। एक विशिष्ट निरीक्षण कार्य के लिए सही उपकरण का चयन करने के लिए इन अंतरों को समझना आवश्यक है।



प्लग प्रमापक:

एक प्लग गेज एक बेलनाकार उपकरण है जिसे छेद, बोर या स्लॉट के आंतरिक आयामों का निरीक्षण करने के लिए डिज़ाइन किया गया है। आमतौर पर गो/नो-गो माप के लिए उपयोग किया जाता है, एक प्लग गेज सत्यापित करता है कि क्या कोई हिस्सा यह निर्धारित करके निर्दिष्ट सहिष्णुता को पूरा करता है कि क्या यह स्वीकार्य आयामी सीमा के भीतर फिट बैठता है। प्लग गेज विभिन्न प्रकारों में उपलब्ध हैं, जैसे कि सादे प्लग गेज, टेपर प्लग गेज, और थ्रेडेड प्लग गेज, प्रत्येक विशिष्ट अनुप्रयोगों के लिए सिलवाया गया है। वे मजबूत हैं, उपयोग करने में आसान हैं, और मोटर वाहन या एयरोस्पेस विनिर्माण जैसे उच्च परिशुद्धता उद्योगों के लिए आदर्श हैं।



प्रमापी पिन:

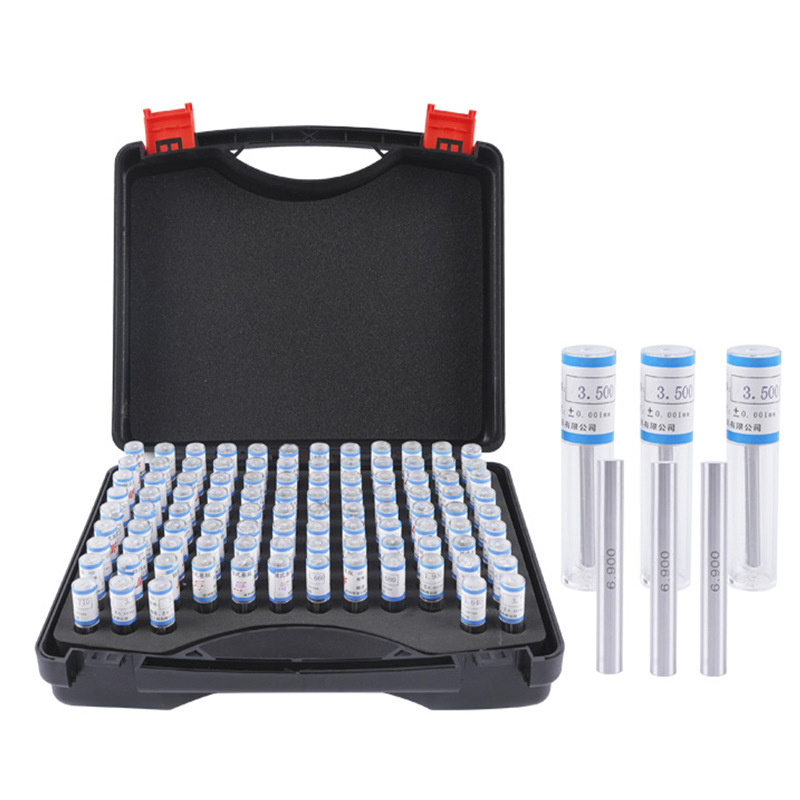

दूसरी ओर, पिन गेज, छोटे बेलनाकार पिन हैं जो सेट में आते हैं और सटीक आयामी माप के लिए उपयोग किए जाते हैं, जिसमें छेद के आकार और गोलाई शामिल हैं। प्लग गेज के विपरीत, पिन गेज मुख्य रूप से गो/नो-गो परीक्षण के लिए डिज़ाइन नहीं किए गए हैं। इसके बजाय, वे अलग -अलग पिन आकारों को एक छेद में डालकर सटीक माप प्रदान करते हैं जब तक कि एक स्नग फिट प्राप्त नहीं होता है। पिन गेज आमतौर पर टूल और डाई शॉप्स, कैलिब्रेशन लैब्स और उद्योगों में उपयोग किए जाते हैं जहां अल्ट्रा-सटीक माप महत्वपूर्ण हैं।



प्रमुख अंतर:
प्राथमिक भेद उपयोग में निहित है। प्लग गेज एक बाइनरी पास/असफल परिणाम प्रदान करते हैं, निरीक्षण प्रक्रिया को सरल बनाते हैं, जबकि पिन गेज विस्तृत आयामी डेटा प्रदान करते हैं, जिससे सुविधाओं के सटीक माप की अनुमति मिलती है। प्लग गेज आम तौर पर अधिक मजबूत और दोहरावदार निरीक्षण के लिए अनुकूल होते हैं, जबकि पिन गेज विस्तृत मूल्यांकन के लिए नाजुक और बेहतर होते हैं। दोनों उपकरण गुणवत्ता नियंत्रण में अपरिहार्य हैं, लेकिन सटीकता के स्तर और आवश्यक निरीक्षण के प्रकार के आधार पर चुने जाते हैं।
