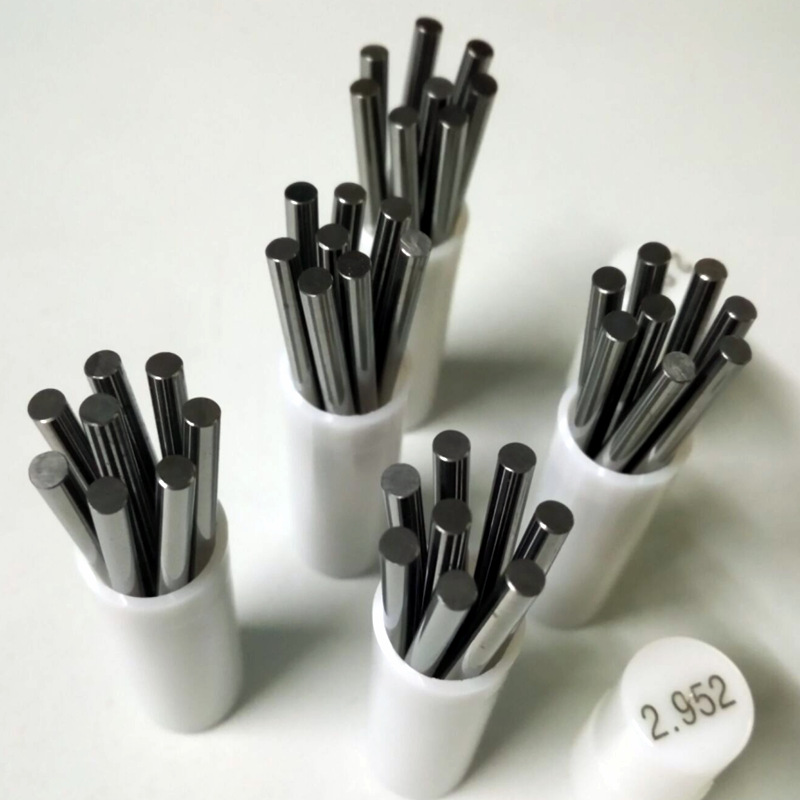

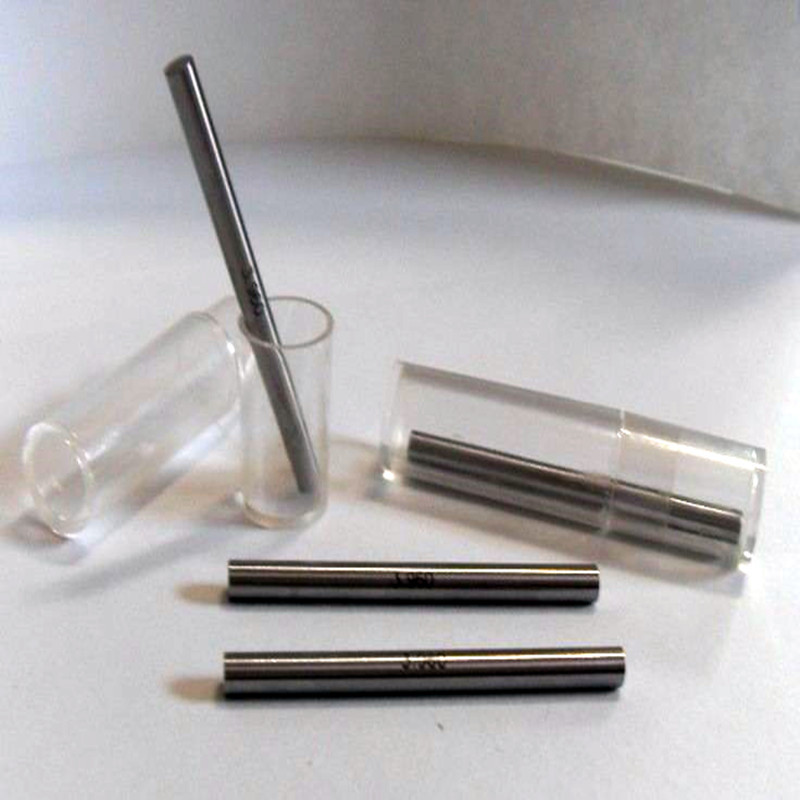

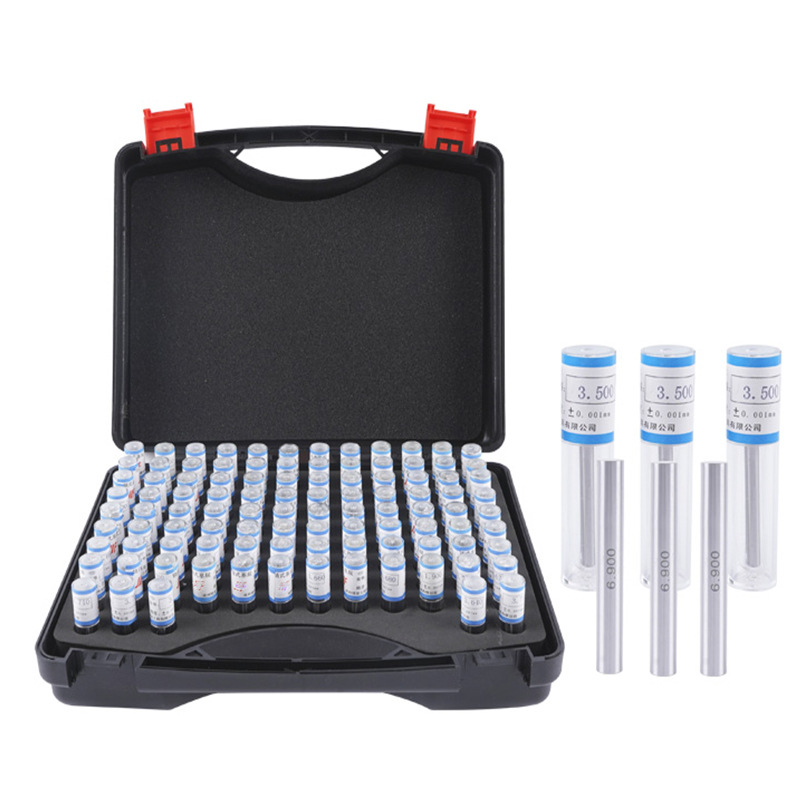

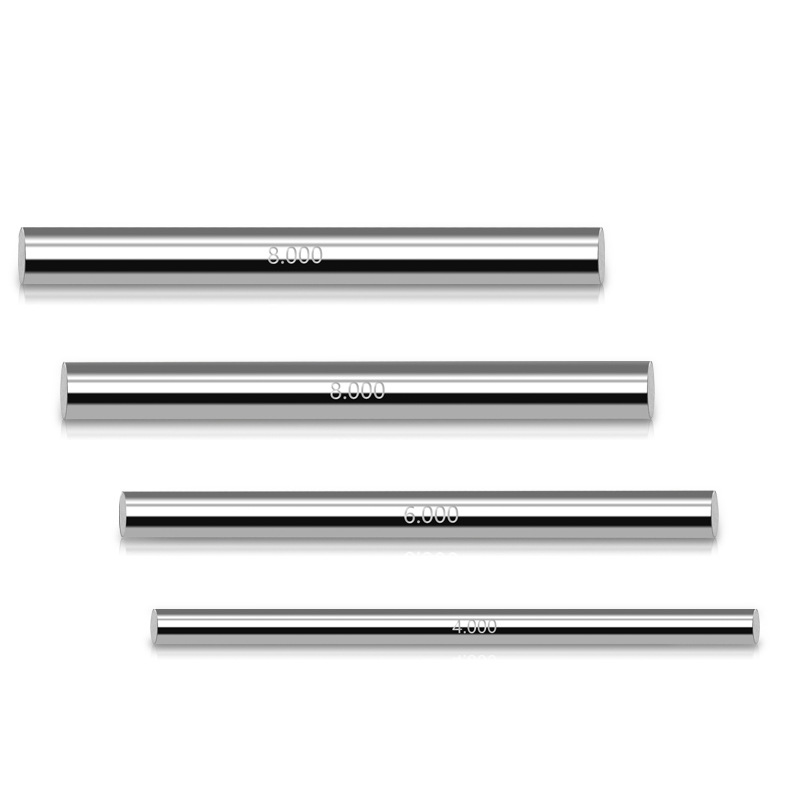

प्रमापी पिन

एक सिलेंडर के रूप में आकार, पैमाने को सिलेंडर के व्यास से पढ़ा जाता है, जब मापने पर, प्लग गेज गोल छेद के क्रॉस-सेक्शन के लिए लंबवत होता है, गोल छेद के माध्यम से। यदि आप पास नहीं कर सकते हैं, तो छोटे व्यास प्लग गेज को बदलें; यदि आप पास कर सकते हैं और अंतर बहुत बड़ा है, तो बड़े व्यास प्लग गेज को बदलें। जब तक कि गोल छेद से गुजरने के लिए उपयुक्त प्लग गेज की खोज, और घर्षण की थोड़ी सी भावना है (निर्णय को महसूस करने की आवश्यकता है), तब गोल छेद का आंतरिक व्यास पिन-प्रकार प्लग गेज का व्यास है।

पिन गेज क्या है?

पिन गेज आमतौर पर पहनने और विरूपण का विरोध करने के लिए कठोर स्टील या अन्य टिकाऊ सामग्रियों से बने होते हैं, जो विभिन्न विनिर्माण सेटिंग्स में दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं। ये गेज विभिन्न मानक आकारों में आते हैं, जिससे उपयोगकर्ताओं को विशिष्ट छेद व्यास के लिए सही पिन का चयन करने की अनुमति मिलती है, उन्हें मापने की आवश्यकता है। यह ध्यान देने योग्य है कि पिन गेज को अक्सर दो प्रकारों में वर्गीकृत किया जाता है: गो गेजिंग और नो-गो गेजिंग। गो पिन गेज का उपयोग यह सत्यापित करने के लिए किया जाता है कि एक छेद निर्दिष्ट सहिष्णुता के भीतर है, जबकि नो-गो पिन गेज जांचता है कि क्या छेद निर्दिष्ट सीमाओं से अधिक है।

पिन गेज का उपयोग करने का प्राथमिक लाभ इसकी सादगी और सटीकता में निहित है। कैलिपर्स या अन्य मापने वाले उपकरणों के विपरीत, जो मानवीय त्रुटि का परिचय दे सकते हैं, पिन गेज एक सीधा पास-फेल मूल्यांकन प्रदान करते हैं। जब एक पिन गेज एक छेद में स्नूगली फिट बैठता है, तो यह पुष्टि करता है कि छेद का आकार सहिष्णुता के भीतर है। यदि यह फिट नहीं होता है या बहुत गहरा जाता है, तो यह एक संभावित मुद्दे को इंगित करता है जिसे संबोधित करने की आवश्यकता है।

पिन गेज मोटर वाहन, एयरोस्पेस और विनिर्माण जैसे उद्योगों में गुणवत्ता आश्वासन प्रक्रियाओं में महत्वपूर्ण भूमिका निभाते हैं, जहां सटीकता सर्वोपरि है। पिन गेज को नियोजित करके, संगठन उच्च गुणवत्ता वाले मानकों को बनाए रख सकते हैं, इकट्ठे भागों के कार्यात्मक प्रदर्शन को सुनिश्चित कर सकते हैं, और अंततः उत्पाद विश्वसनीयता में सुधार कर सकते हैं।

पिन गेज का उपयोग

इंजीनियरिंग और विनिर्माण के दायरे में, परिशुद्धता सर्वोपरि है। एक आवश्यक उपकरण जो इस सटीकता को प्राप्त करने में महत्वपूर्ण भूमिका निभाता है, वह है पिन गेज। एक पिन गेज एक बेलनाकार उपकरण है जिसका उपयोग छेद के व्यास या स्लॉट की चौड़ाई को मापने के लिए किया जाता है। यह सटीक और दोहराने योग्य माप प्रदान करने के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न उद्योगों में गुणवत्ता नियंत्रण के लिए एक अपरिहार्य संपत्ति है।

पिन गेज विभिन्न आकारों में आते हैं और आमतौर पर उच्च गुणवत्ता वाली सामग्रियों जैसे कि स्टेनलेस स्टील से बने होते हैं, जो स्थायित्व और पहनने के लिए प्रतिरोध सुनिश्चित करते हैं। एक मानक सहिष्णुता स्तर के साथ, ये गेज उपयोगकर्ताओं को यह आकलन करने की अनुमति देते हैं कि क्या एक विशिष्ट आयाम स्वीकार्य सीमाओं के भीतर आता है। निर्माता अक्सर पिन गेज का उपयोग मशीनीकृत भागों के आयामों को सत्यापित करने के लिए करते हैं, यह सुनिश्चित करते हुए कि वे अगले उत्पादन चरण में जाने से पहले आवश्यक विनिर्देशों को पूरा करते हैं।

पिन गेज का आवेदन सीधा है। एक छेद के व्यास को मापने के लिए, उपयोगकर्ता उपयुक्त पिन गेज आकार का चयन करता है और इसे छेद में सम्मिलित करता है। यदि पिन अत्यधिक बल के बिना स्नूगली फिट बैठता है, तो यह इंगित करता है कि व्यास सही है। इसके विपरीत, यदि पिन गेज फिट नहीं होता है, तो यह निर्धारित करने के लिए आगे निरीक्षण किया जाता है कि क्या हिस्सा सहिष्णुता के भीतर है।

इसके अलावा, पिन गेज का उपयोग अन्य मापने वाले उपकरणों के अंशांकन के लिए भी किया जा सकता है, यह सुनिश्चित करते हुए कि वे सटीक रीडिंग प्रदान करते हैं। यह पहलू उन्हें न केवल विनिर्माण में बल्कि प्रयोगशाला सेटिंग्स में भी महत्वपूर्ण बनाता है जहां सटीक माप महत्वपूर्ण हैं।

पिन गेज कक्षाएं

पिन गेज को मुख्य रूप से तीन वर्गों में वर्गीकृत किया गया है: ए, बी, और सी। प्रत्येक वर्ग एक अद्वितीय उद्देश्य प्रदान करता है और विशिष्ट सहिष्णुता का पालन करता है, जिससे इंजीनियरों को उनकी आवश्यकताओं के लिए उपयुक्त गेज का चयन करने की अनुमति मिलती है।

क्लास ए पिन गेज उच्चतम परिशुद्धता के साथ निर्मित होते हैं और तंग सहिष्णुता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श होते हैं। इन गेजों का उपयोग आमतौर पर उन स्थितियों में किया जाता है जहां उच्च स्तर की सटीकता आवश्यक है, जैसे कि माप उपकरणों को कैलिब्रेट करने के लिए या गुणवत्ता नियंत्रण प्रक्रियाओं में जहां घटक आयामों का सत्यापन महत्वपूर्ण है।

क्लास बी पिन गेज सटीकता और लागत-प्रभावशीलता के बीच संतुलन प्रदान करते हैं। वे सामान्य माप कार्यों के लिए उपयुक्त हैं और अक्सर दुकान के फर्श पर उपयोग किए जाते हैं जहां बार -बार माप लिया जाता है। हालांकि वे क्लास ए गेज के समान सटीकता का स्तर प्रदान नहीं करते हैं, फिर भी वे उत्पादन प्रक्रियाओं में लगातार गुणवत्ता बनाए रखने के लिए महत्वपूर्ण हैं।

क्लास सी पिन गेज कम मांग वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, अक्सर एक त्वरित निरीक्षण उपकरण के रूप में या किसी न किसी चेक के लिए सेवा करते हैं। उनकी सहिष्णुता बड़े हैं, जिससे वे कम सटीक हैं, लेकिन अधिक किफायती भी हैं। क्लास सी गेज आमतौर पर उन स्थितियों में उपयोग किए जाते हैं जहां उच्च सटीकता आवश्यक नहीं है, जो पिछले वर्गों की परिष्कृत सटीकता की आवश्यकता के बिना अधिक कुशल माप प्रक्रिया के लिए अनुमति देता है।

मानक ： GB/T1957

makings ： GCR15

यूनिट ： मिमी
