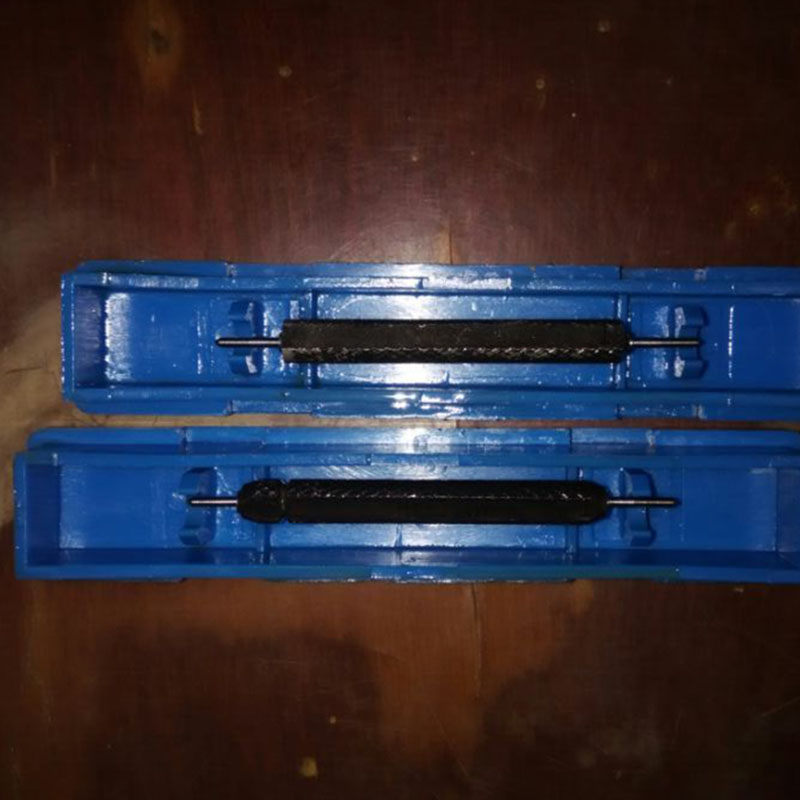

थ्रेड प्लग गेज

हमारी कंपनी नाममात्र व्यास 0.8 मिमी -300 मिमी मीट्रिक (एम), अमेरिकी (यूएन, यूएनसी, यूएनएफ, यूएनईएफ, यूएनसी, एनपीएससी, एनपीएसएम, एनपीएसएच, एनपीएसएफ, एनपीएसआई, एनपीएसएल, एनएच), ब्रिटिश (बीएसडब्ल्यू, बीएसएफ), जापानी मानक पीटी, जर्मन मानक आरपी (डीआईएन 2999), जी-टक्लेस (डीआईएन 2999), जी-टक्लेस (डीआईएन 2999) को अनुकूलित कर सकती है। DIN405), दाँतेदार, ट्रेपेज़ॉइडल (TR, ACME, STUB ACME), गैस सिलेंडर (PZ, W), टेपर (NPT, NPTF, Z, BKG, R, RB, RC, RP, PT, ZG, WKG, BSPT, ANPT, PTF, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, PT, मशीनें (एसएम), एसटी वायर थ्रेड गेज, साइकिल (बैटरी कार) विशेष थ्रेड गेज (बी, बीसी), विद्युत उपकरण विशेष थ्रेड (1BA, 2BA, 3BA, 4BA, 5BA, 5BA, आदि), वाल्व थ्रेड (5v1, 8v1, 8v1, आदि) 80 ° थ्रेड गेज (PG7, PG13.5, PG13.5, PG13.5, PG13.5, PG13.5 PG42, PG48), एपीआई मानक गेज, एपीआई तेल पाइप थ्रेड गेज, एपीआई टेपर गेज, चूसने वाला रॉड थ्रेड गेज (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), तेल पाइप थ्रेड गेज (एलपी, टीबीजी, यूपी टीबीजी, सीएसजी, एलसीएसजी, एनसी)।

सटीक माप परिभाषा और थ्रेड प्लग गेज के मुख्य कार्य

Storaen के थ्रेड प्लग गेज आवश्यक मेट्रोलॉजी उपकरण हैं जो आंतरिक स्क्रू थ्रेड्स की आयामी सटीकता को सत्यापित करने के लिए डिज़ाइन किए गए हैं, जो अंतर्राष्ट्रीय मानकों और इष्टतम यांत्रिक प्रदर्शन के अनुपालन को सुनिश्चित करते हैं। गेज को मापने वाले एक महत्वपूर्ण धागे के रूप में, हमारे समाधान एक दोहरे-कार्य गो/नो-गो डिज़ाइन के माध्यम से सटीकता को परिभाषित करते हैं, विविध थ्रेड प्रकारों तक खानपान-मीट्रिक और इंच-आधारित प्रोफाइल से लेकर विशेष बीएसपी थ्रेड गेज और बीएसपीपी थ्रेड गेज के लिए पाइप सिस्टम के लिए।

थ्रेड इंस्पेक्शन में सटीकता को परिभाषित करना

एक थ्रेड प्लग गेज एक बाइनरी सत्यापन उपकरण के रूप में कार्य करता है: "गो" अंत को आंतरिक थ्रेड से आसानी से गुजरना चाहिए, यह पुष्टि करता है कि यह न्यूनतम सामग्री स्थिति (नाममात्र आकार माइनस स्वीकार्य सहिष्णुता) को पूरा करता है, जबकि "नो-गो" अंत में प्रवेश नहीं करना चाहिए, यह सुनिश्चित करना कि थ्रेड अधिकतम स्वीकार्य सहिष्णुता से अधिक न हो। यह डिजाइन व्यक्तिपरक निर्णय को समाप्त करता है, पिच व्यास, थ्रेड कोण (जैसे, मीट्रिक के लिए 60 °, बीएसपी के लिए 55 °), और पिच जैसे महत्वपूर्ण मापदंडों के लिए उद्देश्य परिणाम प्रदान करता है। Storaen के गेज ने ISO 965-3, ASME B1.2, और DIN 13 जैसे थ्रेड प्लग गेज मानक संदर्भों का पालन किया, उद्योगों में पता लगाने योग्य सटीकता की गारंटी देते हुए।

विविध अनुप्रयोगों के लिए मुख्य कार्य

व्यापक धागा प्रकार कवरेज

हमारे स्क्रू थ्रेड गेज थ्रेड प्रोफाइल के एक विस्तृत स्पेक्ट्रम को समायोजित करते हैं:

मीट्रिक थ्रेड्स (एम श्रृंखला): सामान्य औद्योगिक उपयोग के लिए आदर्श, ऑटोमोटिव इंजन घटकों जैसे तंग-सहिष्णुता अनुप्रयोगों के लिए 6h तक सटीक ग्रेड के साथ।
BSPP (समानांतर) और BSPT (टेपर्ड) थ्रेड्स: हाइड्रोलिक सिस्टम (BSPP) और गैस पाइपलाइनों (BSPT) में रिसाव-प्रूफ पाइप कनेक्शन के लिए इंजीनियर, आईएसओ 7-1 और बीएस एन 10226 मानकों के अनुपालन को सुनिश्चित करता है।
एनपीटी थ्रेड्स: शंक्वाकार पाइप थ्रेड्स के लिए कस्टम समाधान प्रति ASME B1.20.1, तेल और गैस क्षेत्र के दबाव अखंडता के लिए महत्वपूर्ण।

गुणवत्ता नियंत्रण में दक्षता

सहज ज्ञान युक्त गो/नो-गो तंत्र मैनुअल माप विधियों की तुलना में निरीक्षण समय को 50% तक कम कर देता है, जिससे यह उच्च-मात्रा उत्पादन लाइनों के लिए अपरिहार्य हो जाता है। तुरंत गैर-अनुरूपण थ्रेड्स को हरी झंडी दिखाने से, हमारा थ्रेड गेज टूल पुन: उपयोग लागत को कम करता है और दोषपूर्ण घटकों को विधानसभा में प्रगति करने से रोकता है-एयरोस्पेस फास्टनर विनिर्माण या चिकित्सा उपकरण उत्पादन में एक आवश्यक कार्य, जहां थ्रेड विफलता जोखिम भयावह हैं।

सामग्री और डिजाइन स्थायित्व

हाई-कार्बन टूल स्टील (60hrc+से कठोर) या टंगस्टन कार्बाइड से निर्मित, स्टोनेन के थ्रेड प्लग गेज पहनने का विरोध करते हैं और उच्च तापमान या अपघर्षक वातावरण में भी आयामी स्थिरता को बनाए रखते हैं। सतह खत्म (आरए ≤ 0.05μM) चिकनी सम्मिलन सुनिश्चित करता है, गेज और वर्कपीस दोनों को बार -बार उपयोग के दौरान क्षति से बचाता है।

महत्वपूर्ण थ्रेड आश्वासन के लिए Storaen में विश्वास

चाहे ऑटोमोटिव ट्रांसमिशन में आंतरिक थ्रेड्स को कैलिब्रेट करना, औद्योगिक हाइड्रोलिक्स में बीएसपीपी कनेक्शन की पुष्टि करना, या एनर्जी इन्फ्रास्ट्रक्चर में एनपीटी थ्रेड्स के अनुपालन को सुनिश्चित करना, स्टोनेन के थ्रेड प्लग गेज बेजोड़ सटीक और विश्वसनीयता प्रदान करते हैं। वैश्विक थ्रेड प्रकारों के लिए बहुमुखी डिजाइन के साथ थ्रेड प्लग गेज मानक के लिए कठोर पालन को मिलाकर, हम निर्माताओं को एक समय में शून्य-डिवाइस उत्पादन-एक धागा प्राप्त करने के लिए सशक्त बनाते हैं।

थ्रेड प्लग गेज के तकनीकी विनिर्देशों और विनिर्माण प्रक्रियाएं

Storaen के थ्रेड प्लग गेज सटीक-इंजीनियर मेट्रोलॉजी उपकरण हैं जो आंतरिक थ्रेड निरीक्षण की सटीक मांगों को पूरा करने के लिए डिज़ाइन किए गए हैं, जो कि सटीकता, स्थायित्व और वैश्विक मानकों के अनुपालन को सुनिश्चित करने के लिए कठोर विनिर्माण प्रक्रियाओं के साथ विस्तृत तकनीकी विनिर्देशों का संयोजन करते हैं। स्क्रू थ्रेड गेज और बीएसपी थ्रेड गेज के एक विश्वसनीय प्रदाता के रूप में, हम उन समाधानों को वितरित करते हैं जो मोटर वाहन से लेकर एयरोस्पेस तक के उद्योगों के लिए थ्रेड माप में उत्कृष्टता को परिभाषित करते हैं।

तकनीकी विनिर्देश: प्रत्येक आवेदन के लिए परिभाषित सटीकता

आकार और धागा प्रकार कवरेज

हमारे थ्रेड प्लग गेज एक बहुमुखी नाममात्र व्यास की सीमा 0.8 मिमी (एम 1) से माइक्रो-सटीक घटकों के लिए 300 मिमी (एम 300) के लिए भारी औद्योगिक थ्रेड्स के लिए, विविध प्रोफाइलों को समायोजित करते हैं।:

मीट्रिक थ्रेड्स (आईएसओ): ग्रेड 4H से 8H, सामान्य इंजीनियरिंग के लिए आदर्श (जैसे, M20 × 1.5-6H);
BSPP & BSPT थ्रेड्स: समानांतर (BSPP, ISO 7-1) और टेपर्ड (BSPT, BS EN 10226) वेरिएंट लीक-प्रूफ पाइप कनेक्शन के लिए, जिनमें G1/2 और R1/4 जैसे आकार शामिल हैं;
विशिष्ट प्रकार: एनपीटी, एसीएमई, और मालिकाना थ्रेड्स के लिए कस्टम समाधान, थ्रेड प्लग गेज मानक संदर्भों जैसे एएसएमई बी 1.2 और डीआईएन 13 के साथ संगतता सुनिश्चित करना।

सटीकता और सहिष्णुता नियंत्रण

सटीक कक्षाओं में उपलब्ध H6 से H9 (उच्चतम ग्रेड के रूप में H6 के साथ), हमारे गेज माइक्रोन-स्तरीय सटीकता (जैसे, M10 × 1.0 के लिए, 0.0015 मिमी) प्राप्त करते हैं। प्रत्येक थ्रेड मापने वाले गेज को ट्रेस करने योग्य मानकों के खिलाफ कैलिब्रेट किया जाता है, साथ ही राष्ट्रीय मेट्रोलॉजी संस्थानों (जैसे, एनआईएसटी, पीटीबी) से जुड़ने वाला प्रमाणन, आईएसओ 9001 गुणवत्ता प्रणालियों के अनुपालन को सुनिश्चित करता है।

सामग्री और सतह खत्म

उच्च-कार्बन टूल स्टील (60hrc+के लिए कठोर) या टंगस्टन कार्बाइड से अत्यधिक पहनने के प्रतिरोध के लिए निर्मित, हमारे थ्रेड गेज टूल में प्रविष्टि के दौरान घर्षण को कम करने के लिए एक दर्पण की तरह आरए 0.05μm सतह खत्म होता है। वैकल्पिक टिन कोटिंग्स कठोर वातावरण में संक्षारण प्रतिरोध को बढ़ाते हैं, सेवा जीवन को 25%तक बढ़ाते हैं।

विनिर्माण प्रक्रियाएं: हर कदम में शिल्प कौशल

कंप्यूटर एडेड डिज़ाइन (सीएडी))

यह प्रक्रिया थ्रेड मापदंडों के 3 डी मॉडलिंग के साथ शुरू होती है – ग्राहक विनिर्देशों और थ्रेड प्लग गेज मानक आवश्यकताओं के साथ संरेखण सुनिश्चित करने के लिए उन्नत सॉफ़्टवेयर का उपयोग करने के लिए, उन्नत सॉफ़्टवेयर का उपयोग करने के लिए। विशेष मॉड्यूल BSPP थ्रेड गेज जैसे जटिल प्रोफाइल को संभालते हैं, 55 ° थ्रेड कोण और समानांतर फ्लैंक डिज़ाइन की सटीक प्रतिकृति सुनिश्चित करते हैं।

परिशुद्धता मशीनिंग

कच्चे माल सीएनसी पीसने से पहले कठोरता का अनुकूलन करने के लिए गर्मी उपचार से गुजरते हैं और माइक्रोन-लेवल सटीकता के साथ थ्रेड प्रोफाइल को आकार देते हैं। जटिल ज्यामितीयों के लिए, वायर ईडीएम (इलेक्ट्रिकल डिस्चार्ज मशीनिंग) का उपयोग तेज, बूर-मुक्त धागे की जड़ें बनाने के लिए किया जाता है, जो तंग-सहिष्णुता अनुप्रयोगों में माप त्रुटियों को रोकने के लिए महत्वपूर्ण है।

सुपरफिनिशिंग और अंशांकन

एक कठोर सुपरफिनिशिंग प्रक्रिया गेज सतह को निर्दिष्ट आरए फिनिश के लिए चमकाने लगती है, इसके बाद समन्वय मापने वाली मशीनों (सीएमएम) और ऑप्टिकल इंटरफेरोमीटर का उपयोग करके बहु-बिंदु अंशांकन होता है। यह सुनिश्चित करता है कि "गो" और "नो-गो" दोनों ही अंतर्राष्ट्रीय मानकों द्वारा परिभाषित, उनकी संबंधित सहिष्णुता सीमाओं को पूरा करते हैं।

गुणवत्ता आश्वासन और प्रमाणन

प्रत्येक थ्रेड प्लग गेज गो/नो-गो प्रदर्शन को सत्यापित करने के लिए 100% कार्यात्मक परीक्षण से गुजरता है, परिणामों के साथ एक ट्रेस करने योग्य रिपोर्ट में प्रलेखित परिणाम। गुणवत्ता के लिए यह प्रतिबद्धता हमारे गेज को उन उद्योगों के लिए पसंदीदा विकल्प बनाती है जहां थ्रेड अखंडता गैर-परक्राम्य है, जैसे कि एयरोस्पेस फास्टनरों और चिकित्सा उपकरण निर्माण।

असंबद्ध सटीकता के लिए Storaen पर भरोसा करें

चाहे आपको मीट्रिक थ्रेड्स के लिए एक मानक थ्रेड प्लग गेज, पाइप सिस्टम के लिए एक विशेष बीएसपी थ्रेड गेज, या मालिकाना प्रोफाइल के लिए एक कस्टम समाधान, स्टोनेन के तकनीकी विनिर्देशों और विनिर्माण विशेषज्ञता की आवश्यकता होती है, जो बेजोड़ विश्वसनीयता प्रदान करती है। अभिनव इंजीनियरिंग के साथ वैश्विक मानकों को एकीकृत करके, हम यह सुनिश्चित करते हैं कि हर थ्रेड गेज टूल जो हम उत्पादन करते हैं, वह सटीकता के लिए बेंचमार्क सेट करता है – आत्मविश्वास के साथ आपकी गुणवत्ता नियंत्रण प्रक्रियाओं को सशक्त बनाता है।
