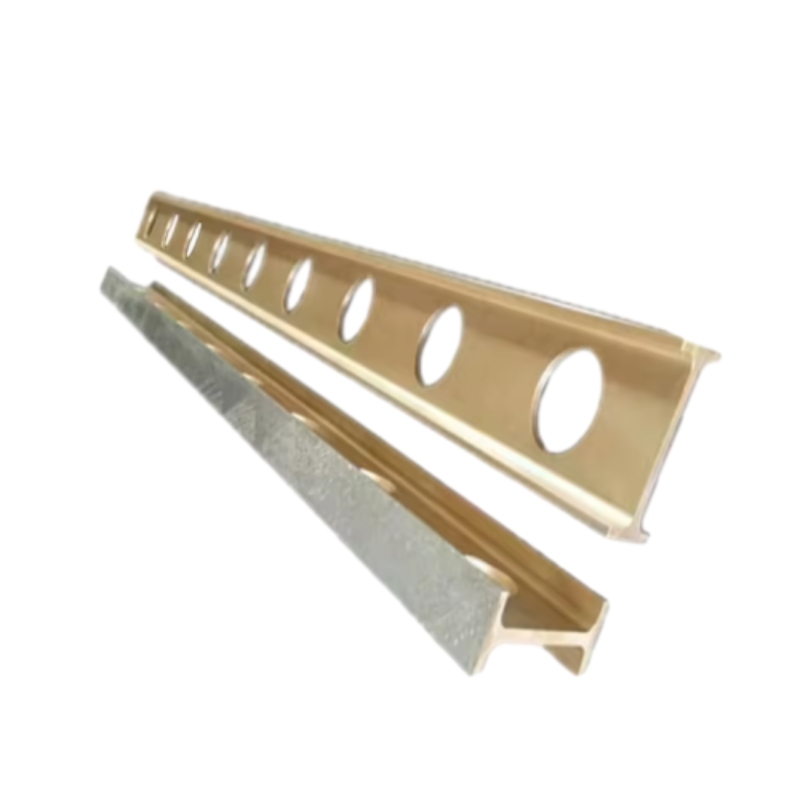

समानांतर शासक

मैग्नेशिया एल्यूमीनियम शासकों को मुख्य रूप से विभिन्न उद्योगों के अनुसार दो प्रकारों में विभाजित किया जाता है: भारी उद्योग शासक और प्रकाश उद्योग शासक। भारी उद्योग शासक ज्यादातर कच्चा लोहा और कास्ट स्टील सामग्री से बने होते हैं, जबकि प्रकाश उद्योग शासक ज्यादातर मैग्नीशियम एल्यूमीनियम, मिश्र धातु स्टील और स्टेनलेस स्टील जैसी सामग्रियों से बने होते हैं। मैग्नीशियम एल्यूमीनियम शासक के विशिष्ट आकार और मॉडल को वास्तविक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है।

मैग्नीशियम एल्यूमीनियम शासक बिंदु:

1. 1. मैग्नीशियम एल्यूमीनियम शासक का अनुप्रयोग: कपड़ा मशीनरी की स्थापना, समतल, रखरखाव और माप।
2. 2. मैग्नेसियम एल्यूमीनियम शासक हल्का है: एक 3-मीटर-लंबे शासक का वजन केवल 9 किग्रा है।
3. 3. मैग्नेसियम एल्यूमीनियम शासक उपयोग करने के लिए सुविधाजनक है: एक 6-मीटर शासक श्रमिकों को आसानी से स्थानांतरित करने और मापने की अनुमति देता है।
4. 4. मैग्नेसियम एल्यूमीनियम शासक आसानी से विकृत नहीं होते हैं: सामान्य स्टील सामग्री का झुकने बिंदु 30 किग्रा/मिमी 2 है, और सामान्य कच्चा लोहा भागों का 38 किग्रा/मिमी 2 है। इस सामग्री का झुकने बिंदु 110kg/mm2 तक पहुंचता है, और इसका झुकने प्रतिरोध सूचकांक अन्य सामग्रियों से अधिक है।
5. 5. मैग्नेसियम एल्यूमीनियम शासकों को स्टोर करना आसान है: उन्हें लटका दिया जा सकता है या फ्लैट रखा जा सकता है, और उनकी स्ट्रेटनेस और समानता लंबे समय तक फ्लैट प्लेसमेंट से प्रभावित नहीं होगी।
6. 6. मैग्नेसियम एल्यूमीनियम शासक जंग के लिए आसान नहीं हैं: उपयोग के दौरान तेल लागू न करें, लंबे समय तक उपयोग न करें, भंडारण करते समय सामान्य औद्योगिक तेल की एक पतली परत को धीरे से लागू करें।

मूल स्थान ： हेबेई, चीन

1 साल की वॉरंटी

अनुकूलित समर्थन ： OEM, ODM, OBM

ब्रांड नाम ： Storan

मॉडल संख्या ： 3002

सामग्री ： एल्यूमीनियम मैग्नीशियम मिश्र धातु

सटीकता ： अनुकूलित

ऑपरेशन मोड ： अनुकूलित

आइटम वजन ： अनुकूलित

क्षमता ： अनुकूलित

सामग्री ： सामग्री एल्यूमीनियम मैग्नीशियम मिश्र धातु

विनिर्देश ： संलग्न रूप देखें या अनुकूलित करें

शारीरिक प्रदर्शन ： 47 किग्रा/मिमी

विस्तार से ： 17%

उपज बिंदु ： 110kg/mm2

काम करने का तापमान ± (20 ± 5)℃

प्रिसिजन ग्रेड-1-3

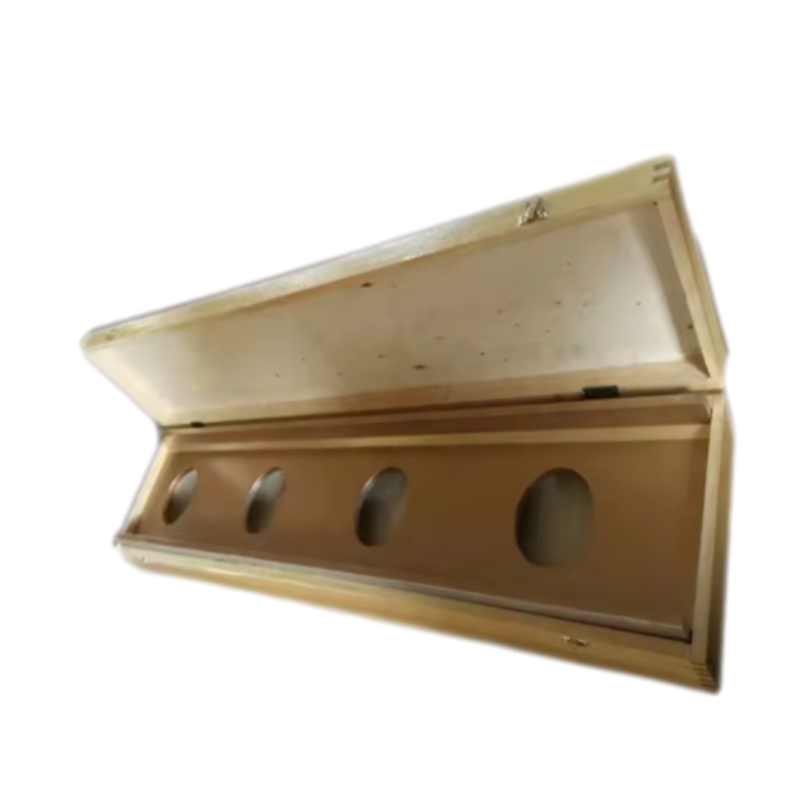

पैकेजिंग ： प्लाईवुड बॉक्स

समय सीमा

मैग्नीशियम एल्यूमीनियम समानांतर शासक: 110kg/mm in

औद्योगिक संरेखण और सटीक माप में, लोड के तहत शासक विरूपण का जोखिम सटीकता से समझौता कर सकता है – अब तक। Storaen का मैग्नीशियम एल्यूमीनियम समानांतर शासक हल्के डिजाइन के साथ एक मजबूत 110kg/mm of उपज शक्ति को जोड़ता है, अनुप्रयोगों के लिए बेजोड़ विरोधी-विकृति प्रदर्शन प्रदान करता है जहां आयामी स्थिरता गैर-परक्राम्य है। यहां बताया गया है कि कैसे हमारी इंजीनियरिंग चुनौतीपूर्ण वातावरण में समानांतर शासक का उपयोग बदल देती है:

1। 110kg/mm of उपज शक्ति का विज्ञान

मैग्नीशियम एल्यूमीनियम मिश्र धातु (MB15) शुद्ध एल्यूमीनियम पर 2x शक्ति-से-वजन लाभ प्रदान करता है:

लोड प्रतिरोध: मानक एल्यूमीनियम शासकों के विपरीत, जो 50kg/mm ing के तहत झुकते हैं, हमारे शासक CNC मशीन बेड कैलिब्रेशन या टेक्सटाइल लूम इंस्टॉलेशन के दौरान 200 किग्रा+ वर्कपीस का समर्थन करने के लिए 110kg/mm – का सामना करते हैं। यह कमजोर सामग्रियों में 0.5 मिमी/एम एसएजी को सामान्य रोकता है, यह सुनिश्चित करता है कि समानता ± 0.02 मिमी/एम (ग्रेड 1 सटीक) के भीतर रहता है।
थर्मल स्थिरता: थर्मल विस्तार के मिश्र धातु का कम गुणांक (21.5 × 10⁻⁶/° C) 10 ° C -40 ° C तापमान झूलों में सटीकता को बनाए रखता है, बाहरी निर्माण या अनहित कार्यशालाओं के लिए महत्वपूर्ण है जहां स्टील शासक अप्रत्याशित रूप से विस्तार/अनुबंध करते हैं।

2। अनुप्रयोग जहां विरूपण एक विकल्प नहीं है

Storaen के मैग्नीशियम एल्यूमीनियम समानांतर शासक उच्च-दांव परिदृश्यों में एक्सेल:

CNC मशीन संरेखण: 110 किग्रा/mm mam की शक्ति के साथ एक 3000 मिमी शासक बेड रेल स्थापना के दौरान लेजर संरेखण उपकरण का समर्थन करता है, ऑटोमोटिव ट्रांसमिशन मामलों की सटीक मशीनिंग के लिए 0.01 मिमी/एम समानता सुनिश्चित करता है-कंपन-प्रेरित उपकरण पहनने को अलग करता है।
टेक्सटाइल मशीनरी अंशांकन: लूम सेटअप में, शासक की कठोरता गाइड रोलर्स के बीच 2000 मिमी फैले, ± 0.05 मिमी थ्रेड पाथ संरेखण को बनाए रखने और कपड़े के दोषों को 30%तक कम करने के दौरान SAG को रोकती है।
भारी उपकरण निरीक्षण: खनन मशीनरी ट्रैक संरेखण के लिए, शासक का एंटी-डिफॉर्मेशन डिज़ाइन आकस्मिक प्रभावों (जैसे, 5kg गिराए गए उपकरण) को स्थायी मोड़ के बिना झेलता है-बिना प्लास्टिक या निम्न-श्रेणी के एल्यूमीनियम विकल्पों के लिए जो लगातार प्रतिस्थापन की आवश्यकता होती है।

3। स्थायित्व और प्रयोज्य के लिए डिजाइन लाभ

लाइटवेट कठोरता: सिर्फ 3 किग्रा/मी (स्टील की तुलना में 30% हल्का) पर, एक 3M शासक का वजन केवल 9 किग्रा होता है, जो थकान के बिना ऊंचा निरीक्षण (जैसे, ओवरहेड कन्वेयर रेल) के लिए एक-व्यक्ति हैंडलिंग को सक्षम करता है-हार्ड-टू-रेच क्षेत्रों में समानांतर शासक उपयोग के लिए एक महत्वपूर्ण लाभ।
भूतल सुरक्षा: एक 20μM एनोडाइज्ड कोटिंग शीतलक, तेल और आर्द्रता से जंग का विरोध करता है, बिना एल्यूमीनियम शासकों की तुलना में सेवा जीवन का विस्तार करता है-नियमित रूप से एंटी-रस्ट उपचार की आवश्यकता नहीं है।
प्रेसिजन ग्रेड: लेआउट कार्यों के लिए सामान्य उद्योग या ग्रेड 2 (± 0.05 मिमी/एम) के लिए ग्रेड 1 (± 0.02 मिमी/एम समानता) चुनें, दोनों को आईएसओ 1101 मानकों को पूरा करने के लिए लेजर इंटरफेरोमेट्री के माध्यम से सत्यापित किया गया।

4। स्टॉरन की मूल्य के लिए प्रतिबद्धता

प्रतिस्पर्धी समानांतर शासक मूल्य: 500 मिमी मॉडल के लिए $ 299 से शुरू होकर, हमारे मैग्नीशियम एल्यूमीनियम शासक जेनेरिक स्टील टूल्स के जीवनकाल की पेशकश करते हैं, स्वामित्व की कम कुल लागत प्रदान करते हैं – विशेष रूप से निर्माण या विनिर्माण बेड़े में थोक आदेशों के लिए।
कस्टम समाधान: भारी उठाने के लिए प्रबलित अंत कैप के साथ 6000 मिमी शासक की आवश्यकता है? हमारी OEM टीम 4-6 सप्ताह में bespoke डिजाइन प्रदान करती है, जो आपके अद्वितीय समानांतर शासक उपयोग के मामलों के लिए इष्टतम लोड वितरण सुनिश्चित करती है।
वारंटी और समर्थन: विरूपण या कोटिंग विफलता के खिलाफ 1-वर्ष की वारंटी द्वारा समर्थित, साथ ही आईएसओ 9001- प्रमाणित सुविधाओं में गुणवत्ता ऑडिट के लिए आवश्यक सटीकता के लिए नि: शुल्क अंशांकन प्रमाण पत्र।

विरूपण जोखिमों को अपने माप से समझौता न करने दें। Storaen के मैग्नीशियम एल्यूमीनियम समानांतर शासक, 110kg/mm and उपज शक्ति और हल्के स्थायित्व के साथ, औद्योगिक संरेखण के लिए एक नया मानक निर्धारित करता है। चाहे एक स्टैंडअलोन टूल के रूप में बिक्री के लिए या कस्टम फिक्स्चर में एकीकृत हो, हमारे शासक यह सुनिश्चित करते हैं कि सटीकता लोड, तापमान शिफ्ट और दैनिक पहनने के तहत सही है – उन्हें उन पेशेवरों के लिए स्मार्ट विकल्प बनाती है जो समझौता किए बिना विश्वसनीयता की मांग करते हैं। आज बिक्री के लिए हमारे समानांतर शासकों का अन्वेषण करें और एंटी-डिफॉर्मेशन इंजीनियरिंग में स्टॉरेन अंतर का अनुभव करें।

एक समानांतर शासक कैसे चुनें: आकार और परिशुद्धता ग्रेड गाइड

सही समानांतर शासक का चयन करना औद्योगिक अनुप्रयोगों में सटीक संरेखण और माप के लिए महत्वपूर्ण है। चाहे सीएनसी मशीन अंशांकन, टेक्सटाइल लूम सेटअप, या भारी उपकरण निरीक्षण के लिए, चुनाव दो प्रमुख कारकों पर टिका है: आकार और सटीक ग्रेड- सामग्री, स्थायित्व, और लागत खेलने वाली सहायक भूमिकाओं के साथ। यहां इन निर्णयों को नेविगेट करने के लिए आपका चरण-दर-चरण मार्गदर्शिका है, जिसमें स्टोनेन के इंजीनियर समाधान हैं जो बिक्री के लिए समानांतर शासकों में प्रदर्शन और मूल्य को संतुलित करते हैं।

1। आकार का चयन: हाथ में कार्य से मिलान करें

एक शासक लंबाई चुनें जो आपके वर्कपीस और समानांतर शासक के उपयोग के अनुरूप हो:

छोटे पैमाने पर कार्य ((1000 मिमी)):

500-1000 मिमी शासक बेंच-टॉप निरीक्षणों के लिए काम करते हैं, जैसे छोटे मशीन घटकों या इलेक्ट्रॉनिक पार्ट संरेखण को सत्यापित करना। Storaen के एल्यूमीनियम मिश्र धातु मॉडल ($ 299 से शुरू) कठोरता से समझौता किए बिना हल्के हैंडलिंग (1000 मिमी के लिए 1.5 किग्रा) की पेशकश करते हैं, प्रोटोटाइपिंग या कम-लोड वातावरण के लिए आदर्श हैं।

मिड-रेंज एप्लिकेशन (1000-3000 मिमी)):

1500-3000 मिमी शासक सीएनसी मशीन बेड और कपड़ा मशीनरी के लिए मानक हैं। हमारे मैग्नीशियम एल्यूमीनियम समानांतर शासक (3kg/m वजन, 110kg/mm and उपज ताकत) 2000 मिमी का विस्तार करते हुए 100 किग्रा भार के तहत SAG का विरोध करते हुए, ऑटोमोटिव पार्ट मशीनिंग के लिए ± 0.02 मिमी/m समानांतरवाद सुनिश्चित करते हैं।

बड़े पैमाने पर परियोजनाएं)):

औद्योगिक निर्माण या एयरोस्पेस असेंबली के लिए, 4000-6000 मिमी शासक प्रबलित पसलियों के साथ (Storaen की OEM सेवा के माध्यम से उपलब्ध) समान रूप से वजन वितरित करते हैं, बिना फ्लेक्सिंग के ओवरहेड कन्वेयर संरेखण के लिए एक-व्यक्ति के उपयोग को सक्षम करते हैं।

2। परिशुद्धता ग्रेड: सहिष्णुता आवश्यकताओं के साथ संरेखित करें

अपने उद्योग के सीधेपन और समानता के मानकों के आधार पर चयन करें:

ग्रेड 1 (± 0.02 मिमी/एम):

सटीक मशीनिंग (जैसे, एयरोस्पेस घटक, चिकित्सा उपकरण भागों) के लिए आदर्श जहां 20μM/m से अधिक विचलन कार्यात्मक विफलताओं का कारण बनता है। Storaen के ग्रेड 1 शासक लेजर इंटरफेरोमेट्री अंशांकन से गुजरते हैं, जो कि ISO 1101 और ASME B89.5.2 से मिलते हैं।

ग्रेड 2 (± 0.05 मिमी/एम):

टेक्सटाइल लूम थ्रेड पाथ सेटअप या भारी उपकरण ट्रैक संरेखण, संतुलन लागत (2000 मिमी के लिए $ 499) और कपड़े के दोषों या मशीनरी कंपन को कम करने के लिए प्रदर्शन जैसे सामान्य औद्योगिक कार्यों को सूट करता है।

ग्रेड 3 (± 0.1 मिमी/एम):

निर्माण या प्रोटोटाइप में लेआउट अंकन और किसी न किसी संरेखण के लिए सबसे अच्छा, जहां पूर्ण परिशुद्धता कम महत्वपूर्ण है, लेकिन स्थायित्व (एनोडाइज्ड एल्यूमीनियम कोटिंग) और मूल्य सबसे अधिक है।

3। सामग्री और लागत: संतुलन कठोरता, वजन और बजट

मैग्नीशियम एल्यूमीनियम मिश्र धातु:

स्टील की तुलना में 30% हल्का, 110 किग्रा/मिमी, एंटी-डिफॉर्मेशन के लिए उपज की ताकत के साथ-एल्यूमीनियम शासकों के लिए एकदम नीचे झुकने के बिना भारी भार का सामना करने की आवश्यकता होती है। स्टील की तुलना में 20% अधिक है, लेकिन 3x जीवनकाल की पेशकश, उच्च-दांव समानांतर शासक के उपयोग के लिए आदर्श है।

कार्बन स्टील:

भारी-शुल्क और बजट के अनुकूल (1000 मिमी के लिए $ 350), कठोर कार्यशालाओं में सामयिक उपयोग या गैर-महत्वपूर्ण संरेखण के लिए उपयुक्त, हालांकि भारी (1000 मिमी के लिए 4kg) और नियमित रखरखाव के बिना जंग की संभावना है।

4। स्टॉरन की विशेषज्ञ सिफारिशें

CNC मशीनिंग के लिए: ± 0.01 मिमी/एम सटीकता के लिए हमारे लेजर संरेखण किट के साथ एक 2000 मिमी मैग्नीशियम एल्यूमीनियम समानांतर शासक (ग्रेड 1, $ 899) की जोड़ी, उपकरण पहनने और स्क्रैप दरों को कम करने के लिए।
कपड़ा उद्योग के लिए: एक 1500 मिमी एनोडाइज्ड एल्यूमीनियम शासक (ग्रेड 2, $ 599) लगातार थ्रेड पथ संरेखण सुनिश्चित करता है, कोटिंग विफलता के खिलाफ 1 साल की वारंटी द्वारा समर्थित है।
कस्टम समाधान: मीट्रिक/शाही दोहरे तराजू के साथ 5000 मिमी शासक की आवश्यकता है? हमारी टीम आपके अद्वितीय समानांतर शासक उपयोग के मामलों के लिए अनुकूलन, 4-6 सप्ताह में bespoke डिजाइन प्रदान करती है।

सही समानांतर शासक को चुनना जटिल नहीं है – आपके वर्कपीस के लिए आकार को प्राथमिकता दें, आपकी सहिष्णुता की जरूरतों के लिए सटीकता, और आपके पर्यावरण के लिए सामग्री, फिर प्रतिस्पर्धी समानांतर शासक मूल्य बिंदुओं पर विश्वसनीयता प्रदान करने के लिए स्टोनेन के इंजीनियर समाधानों पर भरोसा करें। आज बिक्री के लिए हमारे समानांतर शासकों का अन्वेषण करें, और अपनी कार्यशाला को सबसे कठिन औद्योगिक चुनौतियों को मापने के लिए डिज़ाइन किए गए उपकरणों से लैस करें।

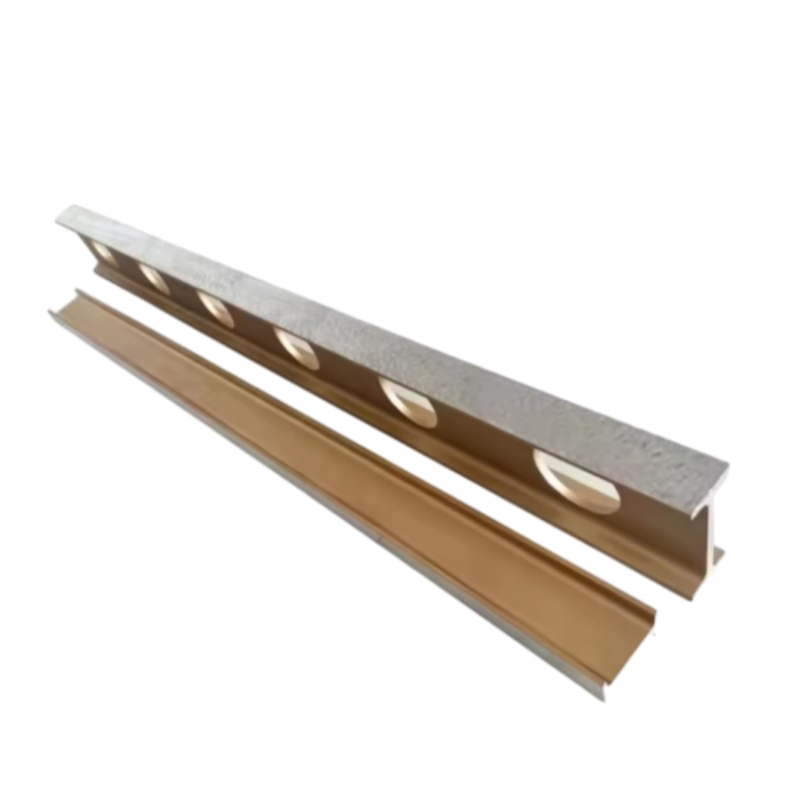

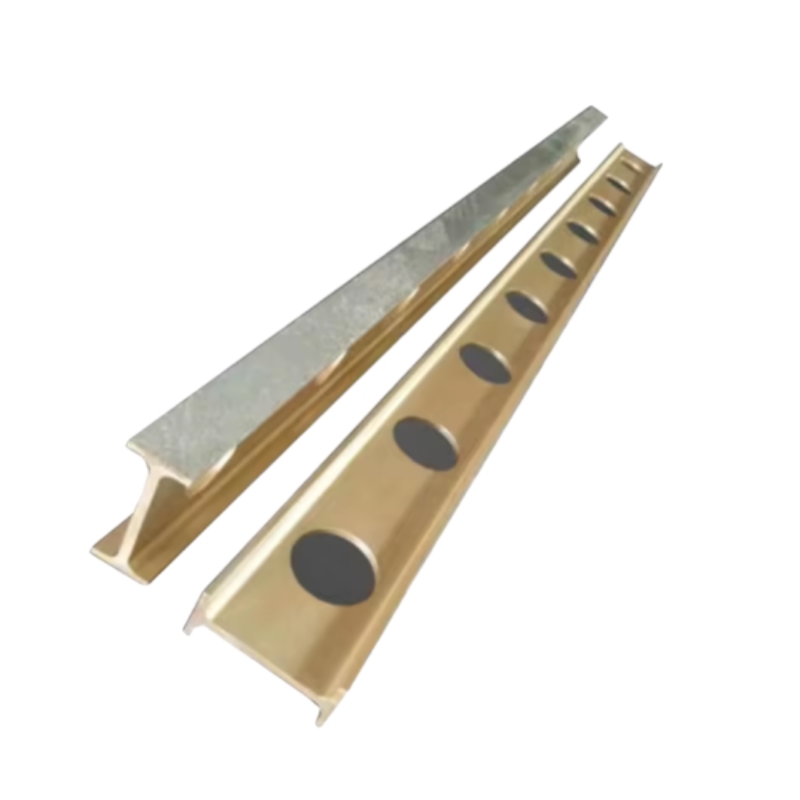

एल्यूमीनियम मैग्नीशियम मिश्र धातु सटीक शासक:

एल्यूमीनियम मैग्नीशियम मिश्र धातु समानांतर शासक का उपयोग वर्कपीस निरीक्षण, माप, अंकन, उपकरण स्थापना और औद्योगिक निर्माण परियोजना के लिए किया जाता है।

* आसान भंडारण: लटका या क्षैतिज प्लेसमेंट कर सकते हैं, लोन-टाइम प्लेसमेंट के कारण इसकी स्ट्रेटनेस और समानता को प्रभावित नहीं करेगा।

* जंग के लिए आसान नहीं है: उपयोग के दौरान तेल का उपयोग न करें, यदि लंबे समय तक उपयोग नहीं किया जाता है, तो औद्योगिक तेल की एक पतली परत लागू करें और फिर स्टोर करें।

* पैकिंग: प्लाईवुड बॉक्स का आमतौर पर उपयोग किया जाता है; ललित पैकेजिंग भी उपलब्ध है।

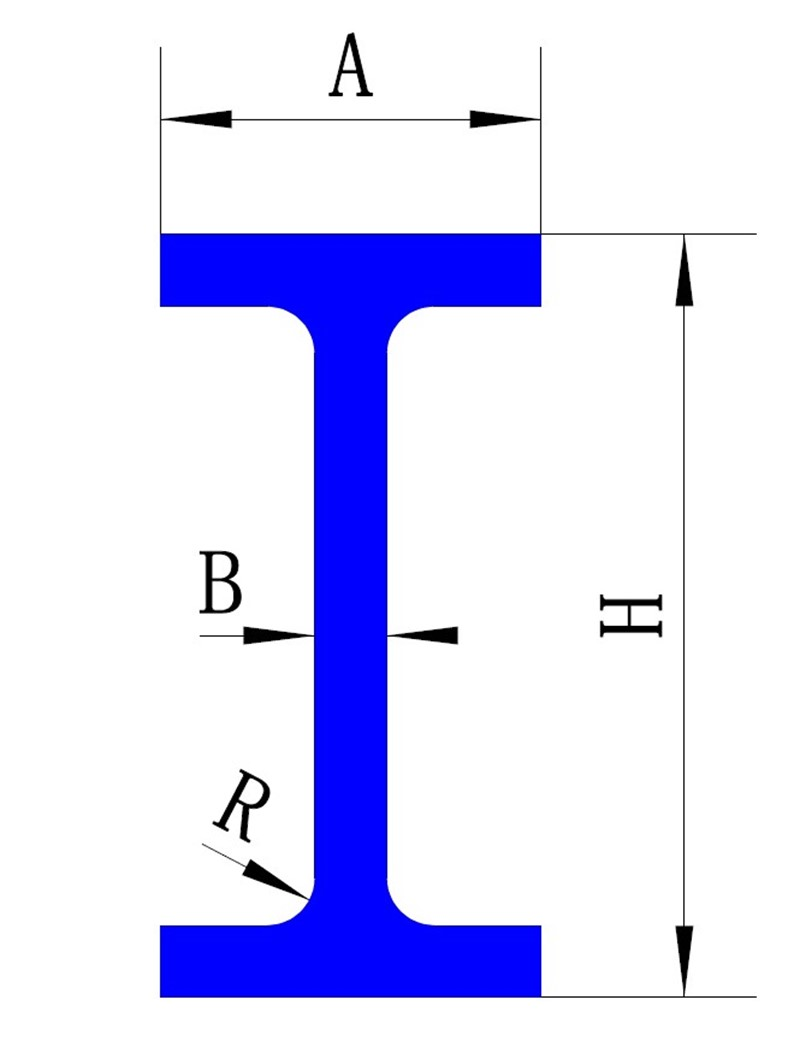

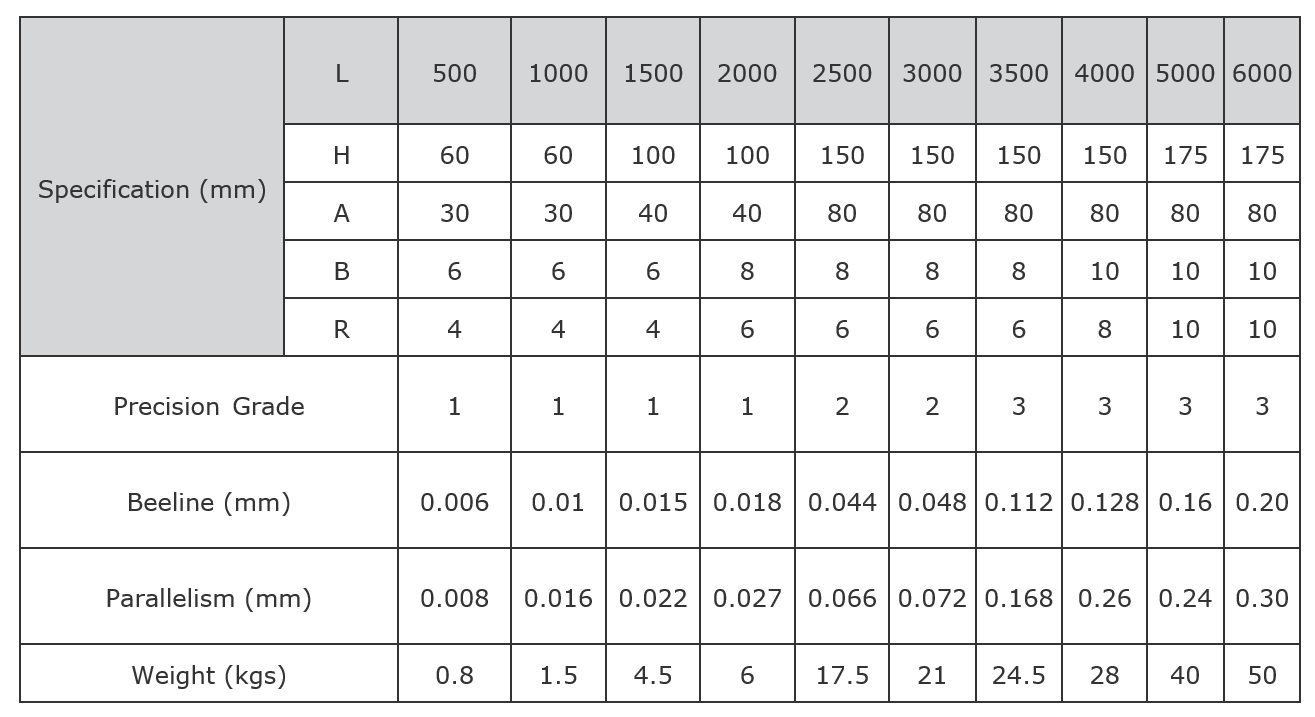

एल्यूमीनियम मैग्नीशियम मिश्र धातु का तकनीकी विनिर्देश

सटीक शासक:
