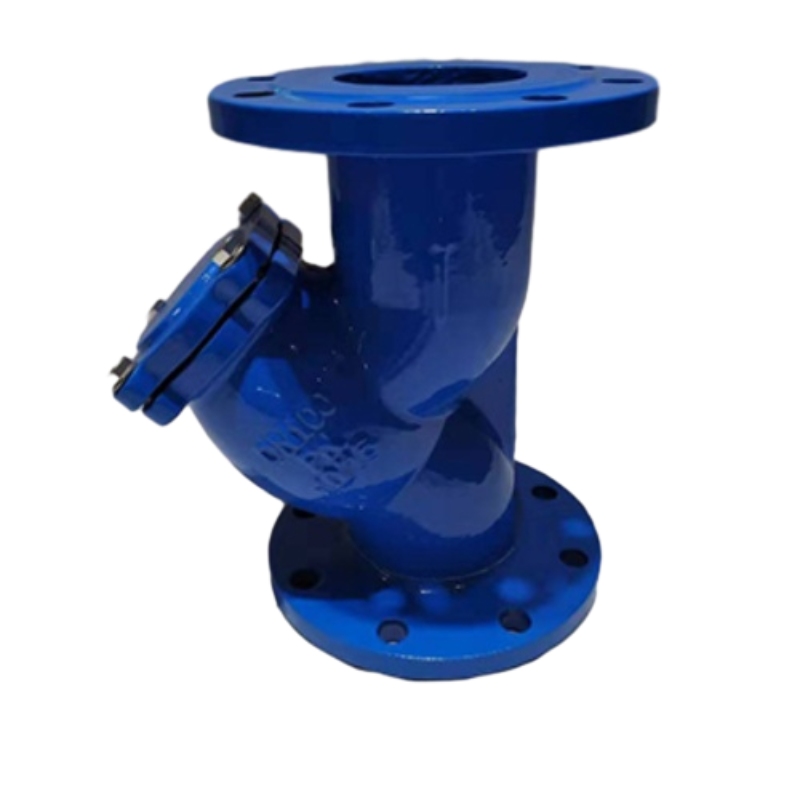

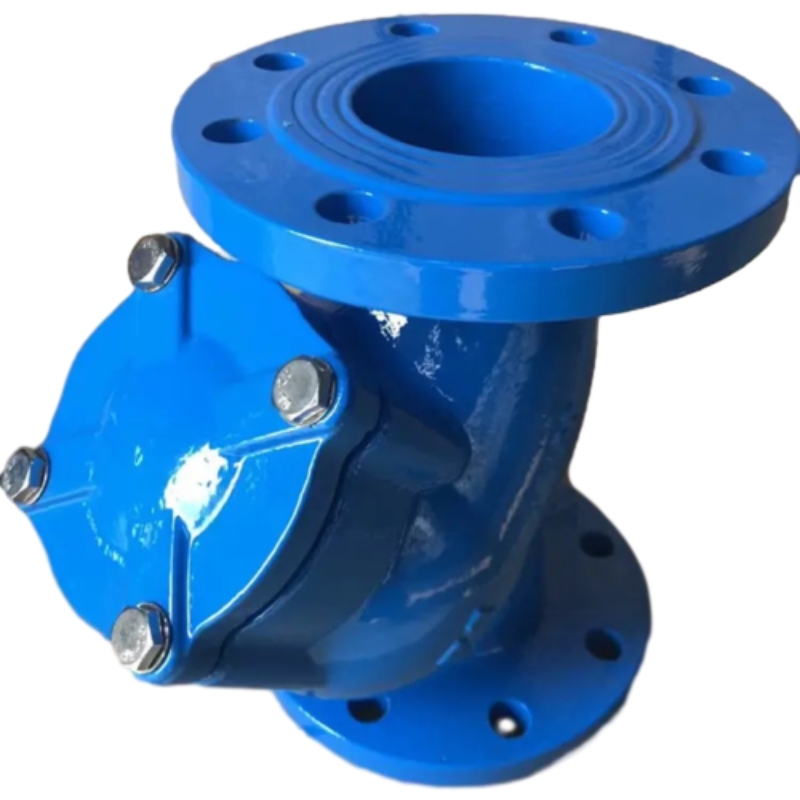

Y टाइप स्ट्रेनर

वाई-टाइप फिल्टर की संरचना में कम प्रतिरोध और सुविधाजनक सीवेज डिस्चार्ज होता है।

फ़िल्टर स्क्रीन को एक बेलनाकार फ़िल्टर टोकरी के आकार में बनाया गया है, इसकी ताकत को बढ़ाने के लिए है, जो एकल-परत स्क्रीन से अधिक मजबूत है, और वाई-आकार के इंटरफ़ेस के निचले छोर पर निकला हुआ किनारा कवर समय-समय पर फ़िल्टर टोकरी में जमा कणों को हटाने के लिए अनसुना किया जा सकता है।

Y- प्रकार फ़िल्टर में उन्नत संरचना, छोटे प्रतिरोध और सुविधाजनक सीवेज डिस्चार्ज की विशेषताएं हैं। Y- प्रकार फ़िल्टर का उपयुक्त माध्यम पानी, तेल और गैस हो सकता है। आम तौर पर, जल नेटवर्क 18-30 जाल है, वेंटिलेशन नेटवर्क 10-100 मेष है, और तेल-पासिंग नेटवर्क 100-480 मेष है। टोकरी फिल्टर मुख्य रूप से कनेक्टिंग पाइप, मुख्य पाइप, फिल्टर ब्लू, निकला हुआ किनारा, निकला हुआ किनारा कवर और फास्टनरों से बना है। जब तरल मुख्य पाइप के माध्यम से फ़िल्टर नीले रंग में प्रवेश करता है, तो ठोस अशुद्धता कण फ़िल्टर नीले रंग में अवरुद्ध हो जाते हैं, और साफ तरल पदार्थ फ़िल्टर नीले से गुजरता है और फ़िल्टर आउटलेट से छुट्टी दे दी जाती है।

1। अच्छा मॉडलिंग, एक दबाव परीक्षण छेद शरीर पर पूर्व निर्धारित है।

2। सुविधाजनक और त्वरित उपयोग। यह संभव है, उपयोगकर्ता की आवश्यकता के अनुसार, शरीर पर खराब प्लग को एक गेंद वाल्व में बदलने के लिए और इसके आउटलेट को सीवेज पाइप से कनेक्ट करने दें, यह बोनट को हटाने के लिए दबाव के साथ सीवेज को ड्रेज करने के लिए कर सकता है।

3। विभिन्न फ़िल्टरिंग सटीकता के फ़िल्टरिंग स्क्रीन को उपयोगकर्ता की आवश्यकता के अनुसार प्रदान किया जा सकता है, जिससे फ़िल्टरिंग स्क्रीन को अधिक आसानी से साफ किया जाता है।

4। द्रव चैनल को वैज्ञानिक और यथोचित रूप से डिज़ाइन किया गया है, जिसमें छोटे प्रवाह प्रतिरोध और अधिक प्रवाह हैं। जाल का कुल क्षेत्र डीएन के 3-4 गुना के रूप में आता है।

5। दूरबीन प्रकार स्थापना और हटाने को अधिक सुविधाजनक बनाता है।

Y प्रकार झरनी समारोह

विभिन्न औद्योगिक अनुप्रयोगों में, मशीनरी और सिस्टम का कुशल संचालन सर्वोपरि है। एक महत्वपूर्ण घटक जो इन प्रणालियों की विश्वसनीयता और दीर्घायु को सुनिश्चित करता है, वह है Y प्रकार की झरनी। अक्सर अनदेखी की जाती है, यह उपकरण द्रव अखंडता को बनाए रखने में एक महत्वपूर्ण भूमिका निभाता है।

एक y प्रकार के झरने का प्राथमिक कार्य तरल प्रवाह से अवांछित मलबे और कणों को फ़िल्टर करना है। इसमें गंदगी, जंग, पैमाने और अन्य दूषित पदार्थ शामिल हो सकते हैं जो संभावित रूप से पंप, वाल्व और अन्य डाउनस्ट्रीम उपकरणों को नुकसान पहुंचा सकते हैं। इन अशुद्धियों को प्रभावी ढंग से कैप्चर करके, एक y प्रकार का झरना पूरी प्रणाली की रक्षा करता है, रखरखाव की लागत को कम करता है और अप्रत्याशित डाउनटाइम को रोकता है।

अन्य फ़िल्टरिंग उपकरणों के अलावा Y टाइप स्ट्रेनर को जो सेट करता है, वह इसका अनूठा डिज़ाइन है। अपने वाई-आकार के शरीर के लिए नामित, स्ट्रेनर में एक स्क्रीन है जो द्रव को गुजरने की अनुमति देते हुए पार्टिकुलेट मैटर को पकड़ती है। यह डिजाइन आसान रखरखाव की सुविधा देता है; जब स्ट्रेनर बंद हो जाता है, तो इसे आसानी से साफ किया जा सकता है या सिस्टम के प्रवाह को बाधित किए बिना प्रतिस्थापित किया जा सकता है। यह सुविधा वातावरण में एक महत्वपूर्ण लाभ है जहां निरंतर संचालन महत्वपूर्ण है।

Y प्रकार के तनाव आमतौर पर विभिन्न उद्योगों में नियोजित होते हैं, जिनमें जल उपचार, रासायनिक प्रसंस्करण और तेल और गैस शामिल हैं। उनका उपयोग क्षैतिज और ऊर्ध्वाधर पाइपलाइन कॉन्फ़िगरेशन दोनों में किया जा सकता है, जिससे वे विभिन्न अनुप्रयोगों के लिए बहुमुखी होते हैं। आपके सिस्टम की विशिष्ट आवश्यकताओं को समझने से उपयुक्त वाई प्रकार की झरनी का चयन करने में मदद मिलेगी, जो इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करती है।

अंत में, Y प्रकार का स्ट्रेनर कई द्रव हैंडलिंग सिस्टम में एक आवश्यक घटक है। इसका कार्य केवल फ़िल्टरिंग से परे है; यह पूरे ऑपरेशन की विश्वसनीयता को बढ़ाता है, अंततः दक्षता और लागत-प्रभावशीलता सुनिश्चित करता है। सही y प्रकार के झरने में निवेश करके, व्यवसाय अपने उपकरणों की सुरक्षा कर सकते हैं और इस अक्सर कमज़ोर डिवाइस के महत्व को उजागर करते हुए, सुचारू परिचालन प्रवाह को बनाए रख सकते हैं।

DN15 से DN400 तक: यह वाई टाइप स्ट्रेनर एक पाइपलाइन मलबे मास्टर कैसे बन जाता है

Storaen के Y- प्रकार की छलनी बहुमुखी पाइपलाइन संरक्षण के लिए मानक सेट करती है, जो एक बेजोड़ आकार की सीमा की पेशकश करती है-कॉम्पैक्ट DN15 (0.5 ”) से औद्योगिक-ग्रेड DN400 (16 ”) तक-जो आवासीय, वाणिज्यिक और भारी-कर्जिट औद्योगिक अनुप्रयोगों के लिए मूल रूप से अनुकूलित करता है। एक प्रमुख धातु झरनी और कच्चा लोहा वाई स्ट्रेनर प्रदाता के रूप में, हम सभी पाइपलाइन पैमानों में जंग, पैमाने, रेत और अन्य ठोस पदार्थों के फंसने के लिए एक सार्वभौमिक समाधान देने के लिए मजबूत सामग्री, सटीक इंजीनियरिंग और अनुकूलन योग्य सुविधाओं को जोड़ते हैं।

हर एप्लिकेशन के लिए आकार-समावेशी डिजाइन

1। लघु प्रणाली (DN15 -DN50 / 0.5 ” – 2”)

आवासीय नलसाजी, एचवीएसी इकाइयों और छोटी मशीनरी के लिए आदर्श, ये वाई-प्रकार फिल्टर (जैसे, डीएन 25) थ्रेडेड कनेक्शन के साथ हल्के कच्चा लोहा या कार्बन स्टील बॉडीज़ की सुविधा देते हैं, जो तंग स्थानों में आसान स्थापना सुनिश्चित करते हैं। एक 20-200 मेष स्टेनलेस स्टील स्क्रीन (304/316L) 75μm के रूप में छोटे कणों को हटा देता है, नल, वाल्वों और पंपों की रक्षा करता है, जो प्रवाह को प्रतिबंधित किए बिना मलबे से पंप करता है – अपार्टमेंट परिसरों या वाणिज्यिक रसोई में पानी के दबाव को बनाए रखने के लिए महत्वपूर्ण।

2। मिड-साइज़ इंडस्ट्रियल पाइपलाइन (DN65-DN200 / 2.5 ”-8”)

विनिर्माण संयंत्रों और उपयोगिता नेटवर्क के वर्कहॉर्स, ये फ्लैंगेड स्ट्रेनर्स (आरएफ/एफएफ कनेक्शन प्रति एसएच/टी 3411) संतुलन स्थायित्व और दक्षता को संतुलित करते हैं:

हेवी -ड्यूटी कंस्ट्रक्शन: QT450 डक्टाइल आयरन या WCB कार्बन स्टील हाउसिंग प्रेशर रेटिंग को 16MPA तक और तापमान -5 ° C से 450 ° C तक का सामना करते हैं, जिससे वे भाप, तेल और रासायनिक मीडिया के लिए उपयुक्त हैं।
अनुकूलित निस्पंदन: वाई-आकार का डिज़ाइन इनलाइन मॉडल की तुलना में फिल्टर क्षेत्र को 40% बढ़ाता है, दबाव ड्रॉप को कम करता है और 50-500μm कणों के लिए 99% कैप्चर दर की अनुमति देता है-पंप, हीट एक्सचेंजर्स और फूड प्रोसेसिंग या पेट्रोकेमिकल लाइनों में नियंत्रण वाल्व की रक्षा के लिए एकदम सही।

3। बड़े पैमाने पर औद्योगिक प्रणाली (DN250-DN400 / 10 ”-16”)

बिजली संयंत्रों, रिफाइनरियों और समुद्री अनुप्रयोगों के लिए, हमारे ओवरसाइज़्ड वाई-प्रकार के तनावों को अनियंत्रित प्रदर्शन दिया:

प्रबलित संरचना: गाढ़ा फ्लैंग्स और रिब्ड बॉडी 2000+ किग्रा लोड और उच्च-वेग प्रवाह को संभालते हैं, जबकि एक त्वरित-रिलीज़ सेंटर कवर पाइपलाइन डिस्सैमली के बिना सुरक्षित, कुशल मलबे को हटाने में सक्षम बनाता है-निरंतर उत्पादन वातावरण में डाउनटाइम को कम करने के लिए कुंजी।
कस्टम मेष समाधान: विशिष्ट मीडिया की जरूरतों से मेल खाने के लिए 10-480 मेष फ़िल्टर (स्टेनलेस स्टील या मोनेल) चुनें, जिसमें कूलिंग वाटर सिस्टम में मोटे रेत निस्पंदन से लेकर फार्मास्युटिकल पाइपलाइनों में कण कण हटाने तक।

सहज एकीकरण के लिए सार्वभौमिक विशेषताएं

कनेक्शन बहुमुखी प्रतिभा: वैश्विक परियोजनाओं में एडाप्टर परेशानी को समाप्त करते हुए थ्रेडेड, वेल्डेड, या फ्लैंगेड एंड्स के साथ उपलब्ध, हमारे वाई-टाइप स्ट्रेनर्स एएसएमई, डीआईएन और जेआईएस मानकों को फिट करते हैं।
कम रखरखाव डिजाइन: एक टिल्टेबल टोकरी और वैकल्पिक नाली वाल्व, झरनी को हटाने के बिना आसान मलबे के निर्वहन की अनुमति देते हैं, जबकि पुन: प्रयोज्य जाल स्क्रीन डिस्पोजेबल विकल्पों की तुलना में परिचालन लागत को 30% तक कम करते हैं।
सामग्री विकल्प: कच्चा लोहा (पानी/गैस के लिए लागत-प्रभावी) से चयन करें, स्टेनलेस स्टील (रसायनों के लिए संक्षारण-प्रतिरोधी), या डक्टाइल आयरन (चरम दबाव के लिए उच्च शक्ति)-हर काम करने की स्थिति के लिए स्ट्रेनर के सही प्रकारों को बढ़ाते हैं।

क्यों Storaen पूर्ण आकार के निस्पंदन में जाता है

प्रमाणित विश्वसनीयता: आईएसओ 9001-अनुपालन और जीबी/T14382 मानकों के लिए परीक्षण किया गया, प्रत्येक स्ट्रेनर में एक सामग्री रिपोर्ट और दबाव परीक्षण प्रमाण पत्र शामिल है, जो महत्वपूर्ण अनुप्रयोगों में सुरक्षा सुनिश्चित करता है।
इंजीनियरिंग विशेषज्ञता: हमारी टीम प्रवाह दर, मीडिया प्रकार, और निस्पंदन परिशुद्धता के आधार पर इष्टतम वाई-प्रकार की छलनी का चयन करने में मदद करती है-यहां तक कि गैर-मानक पाइपलाइनों के लिए (जैसे, टीज़ या कस्टम निकला हुआ किनारा लेआउट को कम करना)।

अपने सभी पाइपलाइन मलबे की चुनौतियों को हल करें

चाहे एक आवासीय वॉटर हीटर की रक्षा करना, एक कारखाने की उत्पादन लाइन को बनाए रखना, या एक समुद्री पोत की शीतलन प्रणाली को सुरक्षित करना, स्टोनेन के आकार-समावेशी वाई-प्रकार की छलनी लगातार प्रदर्शन को वितरित करती है। कच्चा लोहा वाई स्ट्रेनर्स के स्थायित्व को मिलाकर, फ्लेयड स्ट्रेनर्स की अनुकूलनशीलता, और वाई-टाइप फिल्टर की सटीकता, हमने एक सार्वभौमिक समाधान बनाया है जो साबित करता है: जब यह पाइपलाइन सुरक्षा की बात आती है, तो एक आकार सभी फिट नहीं होता है-लेकिन हमारी सीमा होती है।

रासायनिक पाइपलाइन उद्धारकर्ता: कैसे y प्रकार स्ट्रेनर ट्रैप जंग और पंप और वाल्व की रक्षा करते हैं

रासायनिक प्रसंस्करण में, जंग, पैमाने, और धातु के मलबे ने पंप, वाल्व, और सटीक उपकरणों के लिए एक मौन खतरा पैदा कर दिया है-जब तक कि स्टोनेन के वाई-प्रकार के स्ट्रेनर्स स्टेप इन। कठोर औद्योगिक वातावरण के लिए इंजीनियर, हमारे प्रकार के स्ट्रेनर्स रक्षा की पहली पंक्ति के रूप में कार्य करते हैं, जो कि महत्वपूर्ण उपकरणों को सुरक्षित करते हुए, बिना किसी नुकसान से नहीं, जो कि महत्वपूर्ण उपकरणों को सुरक्षित रखते हैं। यहां बताया गया है कि कैसे हमारे Y- प्रकार का स्ट्रेनर रासायनिक पाइपलाइनों के अपरिहार्य संरक्षक बन जाते हैं।

सटीक निस्पंदन: इसके पटरियों में जंग को रोकना

एक y- प्रकार का फ़िल्टर का अनूठा डिज़ाइन इसकी सुरक्षात्मक शक्ति के लिए महत्वपूर्ण है:

स्टेनलेस स्टील मेष कवच: 10-480 मेष (304/316L) में उपलब्ध, स्क्रीन ट्रैप कणों को 30μm के रूप में छोटे -जिनमें जंग के गुच्छे, वेल्डिंग स्लैग और उत्प्रेरक के टुकड़े शामिल हैं – 99% कैप्चर दर के साथ। पंप इनलेट लाइनों में, यह प्ररित करनेवाला कटाव को रोकता है, जबकि नियंत्रण वाल्व में, यह सीट पहनने को रोकता है जिससे लीक या असफल विनियमन हो सकता है।
वाई-आकार का प्रवाह अनुकूलन: इनलाइन मॉडल की तुलना में एंगल्ड हाउसिंग फिल्ट्रेशन क्षेत्र को 30% तक बढ़ाता है, दबाव ड्रॉप को कम करता है और मलबे को प्रवाह को बाधित किए बिना टोकरी में बसने की अनुमति देता है-रिएक्टर फ़ीड लाइनों या आसवन स्तंभों में लगातार दबाव बनाए रखने के लिए महत्वपूर्ण।

आक्रामक रासायनिक मीडिया के लिए स्थायित्व

रासायनिक पाइपलाइनों में धातु के तनाव की मांग की जाती है जो जंग और उच्च तापमान का विरोध करते हैं:

सामग्री उत्कृष्टता: कास्ट आयरन वाई स्ट्रेनर्स (मध्यम संक्षारक मीडिया के लिए QT450 डक्टाइल आयरन) या स्टेनलेस स्टील वेरिएंट (सल्फ्यूरिक एसिड जैसे कठोर रसायनों के लिए 316L) से चुनें, दोनों 450 ° C तक के तापमान के लिए रेटेड और 16MPA तक दबाव डालते हैं।
Flanged Stort: Flanged Strainers (RF/FF कनेक्शन प्रति SH/T3411) लीक-प्रूफ एकीकरण प्रदान करते हैं, मोटे-मोटे फ्लैंग्स के साथ जो भाप-गर्म पाइपलाइनों में थर्मल विस्तार का सामना करते हैं, संयुक्त विफलताओं को रोकते हैं जो संदूषक को सिस्टम को उजागर कर सकते हैं।

अधिकतम सुरक्षा के लिए रणनीतिक स्थान

1। पंप संरक्षण

केन्द्रापसारक पंपों के ऊपर की ओर स्थापित, हमारे वाई-प्रकार के झरनी जंग के कणों को प्रभावित करने वाले प्ररिततापूर्ण ब्लेड को नुकसान पहुंचाते हैं, कंपन को कम करते हैं और पंप जीवनकाल को 25%तक बढ़ाते हैं। रासायनिक पैमाइश पंपों में, यह वाल्व सीट क्लॉगिंग को रोकता है, पोलीमराइजेशन प्रक्रियाओं में सटीक खुराक सुनिश्चित करता है।

2। वाल्व संरक्षण

ग्लोब वाल्व के लिए और उच्च-शुद्धता लाइनों में वाल्व की जांच करें, स्ट्रेनर की फाइन मेश (200-480 मेष) सब-मिलीमीटर मलबे को सीलिंग सतहों से समझौता करने से रोकता है, वाल्व मरम्मत या प्रतिस्थापन के लिए महंगा शटडाउन से बचता है।

3। प्रक्रिया स्थिरता

हीट एक्सचेंजर्स या फिल्टर के अपस्ट्रीम, यह स्केल डिपॉजिट से फाउलिंग को रोकता है, गर्मी हस्तांतरण दक्षता बनाए रखता है और ठंडा पानी के सर्किट में सफाई की आवृत्ति को कम करता है।

आज अपनी रासायनिक प्रक्रियाओं को ढालें

रासायनिक पौधों में, जहां एक एकल कण भी उत्पादन को बाधित कर सकता है, स्टोनेन के वाई-टाइप स्ट्रेनर्स, पंप, वाल्व और प्रक्रिया अखंडता की रक्षा के लिए आवश्यक निस्पंदन सटीकता और बीहड़ स्थायित्व प्रदान करते हैं। रासायनिक-प्रतिरोधी सामग्रियों के साथ उन्नत मेष तकनीक को मिलाकर, हमारे प्रकार के तनाव जंग से संबंधित जोखिमों को मन की शांति में बदल देते हैं-इसलिए आपकी पाइपलाइनों में चरम दक्षता, दिन और दिन बाहर काम कर सकते हैं। हमारे वाई-टाइप फ़िल्टर समाधानों का अन्वेषण करें और खोजें कि उद्योग हमें अपने महत्वपूर्ण प्रणालियों को स्वच्छ, सुरक्षित और मजबूत बनाने के लिए क्यों भरोसा करते हैं।

एक y प्रकार का झरना क्या है और यह कैसे काम करता है?

AY प्रकार का स्ट्रेनर द्रव प्रणालियों में एक महत्वपूर्ण घटक है, जिसे पाइप से अशुद्धियों और मलबे को फ़िल्टर करने के लिए डिज़ाइन किया गया है। इसका अद्वितीय वाई-आकार का कॉन्फ़िगरेशन दबाव की बूंदों को कम करते हुए कुशल प्रवाह के लिए अनुमति देता है। स्ट्रेनर में एक जाल स्क्रीन है जो कणों को तरल पदार्थ से गुजरती है, यह सुनिश्चित करती है कि आपका सिस्टम सुचारू रूप से और कुशलता से संचालित होता है।

Y प्रकार की झरनी किस सामग्री से बनाई गई है?

हमारे Y प्रकार के झरने का निर्माण उच्च-गुणवत्ता वाले स्टेनलेस स्टील से किया जाता है, जो उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है। यह सामग्री पसंद दीर्घायु और विश्वसनीयता सुनिश्चित करती है, जिससे हमारे छलनी विभिन्न उद्योगों में विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त हो जाती है, जिसमें पानी, तेल और गैस शामिल हैं।

क्या वाई टाइप स्ट्रेनर को किसी भी स्थिति में स्थापित किया जा सकता है?

हां, वाई टाइप स्ट्रेनर बहुमुखी है और इसे क्षैतिज या ऊर्ध्वाधर झुकाव में स्थापित किया जा सकता है। हालांकि, हम इष्टतम प्रदर्शन को बनाए रखने और प्रभावी निस्पंदन सुनिश्चित करने के लिए विशिष्ट स्थापना दिशानिर्देशों का पालन करने की सलाह देते हैं। हमेशा सर्वोत्तम प्रथाओं के लिए उत्पाद मैनुअल का संदर्भ लें।

मैं y प्रकार के झरने को कैसे साफ या रखरखाव करूं?

वाई प्रकार की झरनी का रखरखाव अपेक्षाकृत सरल है। हम द्रव की स्वच्छता और मेष स्क्रीन की स्थिति के आधार पर आवधिक चेक की सलाह देते हैं। साफ करने के लिए, आप स्ट्रेनर कैप को खोल सकते हैं, जाल को हटा सकते हैं, और इसे पानी से कुल्ला कर सकते हैं या उचित सफाई समाधान का उपयोग कर सकते हैं। नियमित रखरखाव दीर्घकालिक कार्यक्षमता सुनिश्चित करने में मदद करता है और संभावित डाउनटाइम को कम करता है।

Y प्रकार के झरने के लिए अधिकतम दबाव रेटिंग क्या है?

हमारे Y प्रकार की छलनी को 150 psi तक की अधिकतम दबाव रेटिंग को संभालने के लिए डिज़ाइन किया गया है, जो इसे अधिकांश मानक अनुप्रयोगों के लिए उपयुक्त बनाता है। हालांकि, कृपया दबाव ग्रेडिएंट्स पर विस्तृत जानकारी के लिए उत्पाद विनिर्देशों से परामर्श करें, क्योंकि इसकी रेटेड क्षमता से परे स्ट्रेनर का उपयोग करने से आपके सिस्टम में मुद्दे हो सकते हैं।

क्या वाई टाइप स्ट्रेनर उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है?

हां, हमारे Y प्रकार के झरने को आमतौर पर औद्योगिक अनुप्रयोगों में आने वाले उच्च तापमान का सामना करने के लिए डिज़ाइन किया गया है। स्टेनलेस स्टील निर्माण यह सुनिश्चित करता है कि झरनी अत्यधिक गर्मी के तहत भी अपनी अखंडता बनाए रखती है। विशिष्ट तापमान सीमाओं के लिए, कृपया विस्तृत मार्गदर्शन के लिए उत्पाद विनिर्देशों को देखें।

Y प्रकार के झरने के लिए कौन से आकार उपलब्ध हैं?

हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के आकारों में Y प्रकार के झरने की पेशकश करते हैं, जिसमें 1 इंच से 6 इंच व्यास तक होता है। कृपया उपलब्ध आकारों के लिए हमारे उत्पाद लिस्टिंग की जाँच करें और उस को चुनें जो आपके पाइपलाइन आयामों से सबसे अच्छा मेल खाता है।
