बार -बार

• - समायोज्य मुख्य शीशी 0.0002 "/10"
• - वी-ग्रूव्ड बेस।
• - क्रॉस टेस्ट शीशी के साथ।
• - मजबूत कच्चा लोहा शरीर।
• - नियमित मास्टर सटीक स्तरों की तुलना में, इस स्तर को अधिक परिष्कृत वातावरण में डिज़ाइन और उत्पादित किया जाता है।
•
• उत्पाद बिंदु और बार स्तर के अनुप्रयोग: एक बार स्तर का उपयोग करने के लिए सावधानियां:
• 1. एक बार स्तर के साथ मापने के लिए, मापने की सतह को सावधानीपूर्वक साफ किया जाना चाहिए और खरोंच, जंग और बूर जैसे दोषों की जांच करने के लिए सूखा पोंछना चाहिए।
• 2. एक बार स्तर के साथ मापने से, जांचें कि क्या शून्य स्थिति सही है। यदि सटीक नहीं है, तो समायोज्य स्तर को समायोजित किया जाना चाहिए, और निश्चित स्तर की मरम्मत की जानी चाहिए।
• 3. जब एक बार स्तर के साथ मापते हैं, तो तापमान के प्रभाव से बचा जाना चाहिए। स्तर के अंदर के तरल का तापमान परिवर्तन पर महत्वपूर्ण प्रभाव पड़ता है। इसलिए, हाथ की गर्मी, प्रत्यक्ष सूर्य के प्रकाश और स्तर पर खराब सांस के प्रभाव पर ध्यान दिया जाना चाहिए।
• 4. एक बार स्तर के उपयोग में, माप परिणामों पर लंबन के प्रभाव को कम करने के लिए ऊर्ध्वाधर स्तर की स्थिति पर पढ़ना चाहिए।
•

• उत्पाद -प्राचन

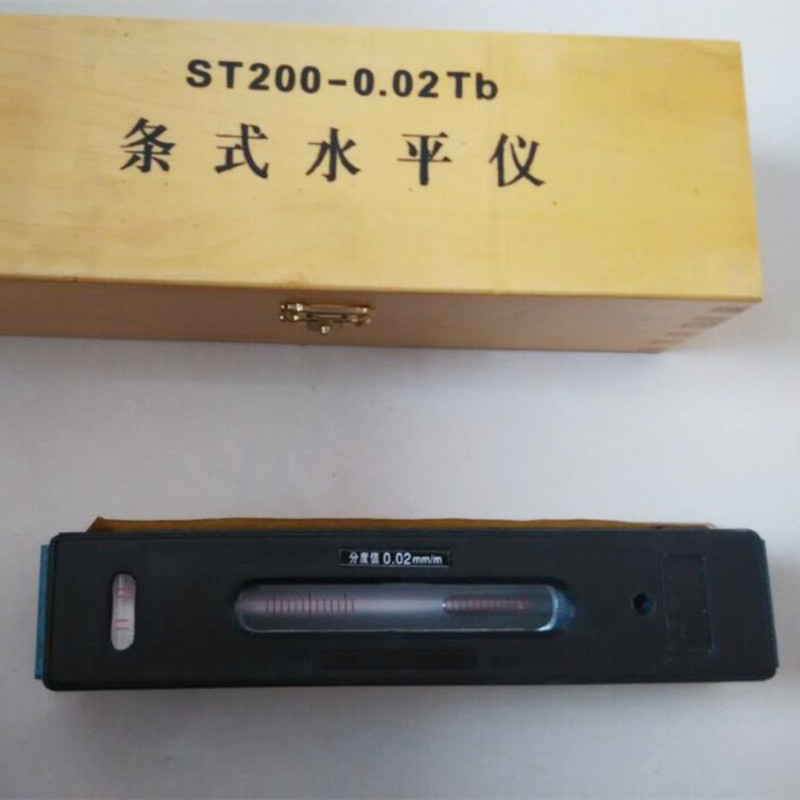

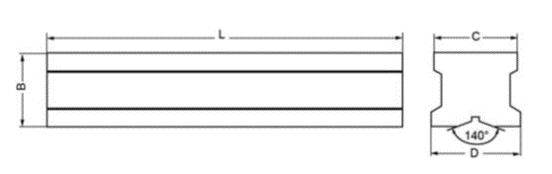

• बार लेवल गेज एम बार लेवल गेज स्पेसिफिकेशन एमएम: सटीकता: 0.02 मिमी/मी।

बार स्तर क्या है? फ्रेम स्तरों से प्रमुख अंतर

​
एक बार स्तर एक कॉम्पैक्ट, रैखिक प्रिसिजन टूल है जिसे स्ट्रेटनेस, संरेखण और फ्लैट या बेलनाकार सतहों पर झुकाव को मापने के लिए डिज़ाइन किया गया है – औद्योगिक अनुप्रयोगों के लिए आदर्श जहां अंतरिक्ष सीमित या बेलनाकार वर्कपीस (जैसे, पाइप, मशीन शाफ्ट) निरीक्षण की आवश्यकता है। Storaen में, हमारे बार के स्तर में एक वी-ग्रूव्ड बेस के साथ एक बीहड़ कास्ट आयरन बॉडी है, जो गोल सतहों पर सुरक्षित प्लेसमेंट की अनुमति देता है, और सूक्ष्म झुकाव (0.02 मिमी/मी विचलन के रूप में कम) का पता लगाने के लिए एक एकल सटीक बुलबुला शीशी है। लेकिन यह एक फ्रेम स्तर से कैसे भिन्न होता है? चलो प्रमुख भेदों को तोड़ते हैं:​

1। डिजाइन और संरचना​

बार स्तर: आधार के साथ एक वी-आकार के खांचे के साथ रैखिक, एकल-अक्ष डिज़ाइन (बेलनाकार वस्तुओं को पकड़ने के लिए महत्वपूर्ण) और एक या दो बुलबुला शीशियों (क्षैतिज/ऊर्ध्वाधर)। हल्के और पोर्टेबल, तंग स्थानों या ऑन-द-गो माप के लिए एकदम सही।​

फ्रेम स्तर (जैसे, सटीक फ्रेम स्तर): कई मशीनीकृत काम करने वाली सतहों (सामने, पीछे, ऊपर, नीचे) के साथ आयताकार, चार-तरफा फ्रेम, सपाट विमानों पर दोनों क्षैतिज और ऊर्ध्वाधर मापों का समर्थन करते हुए। जटिल, बहु-सतह निरीक्षण के लिए अधिक बहुमुखी।​

2। मापन फोकस​

बार स्तर: बेलनाकार संरेखण में माहिर है (जैसे, मशीन टूल गाइड, पाइप इंस्टॉलेशन की स्ट्रेटनेस की जांच) और एकल-प्लेन फ्लैटनेस। वी-ग्रूव माप के दौरान फिसलन को समाप्त करते हुए, गोल शाफ्ट के साथ स्थिर संपर्क सुनिश्चित करता है।​

फ्रेम स्तर: मशीन के ठिकानों, निर्माण ढांचे, या लकड़ी के काम करने वाली टेबल जैसे बड़ी सपाट सतहों पर बहु-आयामी फ्लैटनेस चेक (क्षैतिज, ऊर्ध्वाधर, वर्गता) पर उत्कृष्टता। इसके चार किनारे जटिल कोण और संरेखण कार्यों के लिए संदर्भ बिंदु प्रदान करते हैं।

​
3। सटीक और अनुप्रयोग परिदृश्य​

दोनों उपकरण उच्च सटीकता (Storaen में 0.02 मिमी/मी मानक) प्रदान करते हैं, लेकिन उनकी ताकत अलग -अलग उपयोग के मामलों में निहित है:​

बेलनाकार घटकों, संकीर्ण रेल, या सीमित स्थानों में काम करते समय एक बार स्तर का उपयोग करें जहां एक कॉम्पैक्ट उपकरण आवश्यक है।​
एक फ्रेम स्तर (विशेष रूप से एक सटीक फ्रेम स्तर) के लिए ऑप्ट करते हैं जब सपाट सतहों को मापते हैं, समकोण की जांच करते हैं, या कार्यशालाओं, निर्माण स्थलों या सीएनसी मशीन सेटअप में एक साथ क्षैतिज/ऊर्ध्वाधर प्रतिक्रिया की आवश्यकता होती है।​

4। दोनों श्रेणियों में स्टॉरन की विशेषज्ञता​

Storaen में, हम ऊबड़-खाबड़ विश्वसनीयता के लिए इंजीनियर बार के स्तर-उनके कच्चे लोहे के निकाय जंग और प्रभाव का विरोध करते हैं, जबकि वी-ग्रूव सही बेलनाकार फिट सुनिश्चित करने के लिए सटीक पीसने से गुजरता है। प्रीमियम प्रिसिजन फ्रेम लेवल सीरीज़ सहित हमारे फ्रेम का स्तर, विमान-ग्रेड एल्यूमीनियम फ्रेम और बेजोड़ बहु-सतह सटीकता के लिए ड्यूल-वाइल सिस्टम की सुविधा देता है।​

चाहे आपको बार स्तर की पोर्टेबिलिटी की आवश्यकता हो या एक फ्रेम स्तर की बहुमुखी प्रतिभा, स्टोनेन के औद्योगिक-ग्रेड उपकरण सटीकता और स्थायित्व आपकी परियोजनाओं की मांग करते हैं। अपने आवेदन के लिए सही माप समाधान खोजने के लिए आज हमारी सीमा का अन्वेषण करें।

उच्च-सटीक बार स्तर: 0.02 मिमी/एम सटीकता विनिर्देश

Storaen में, हमारी बार स्तर की श्रृंखला उद्योग-अग्रणी 0.02 मिमी/एम सटीकता के साथ सटीक माप को फिर से परिभाषित करती है-उन कार्यों के लिए इंजीनियर जहां भी सबसे छोटा विचलन परियोजना की सफलता को प्रभावित कर सकता है। इस विनिर्देश का मतलब है कि हमारा टूल 1 मीटर की लंबाई से अधिक 0.02 मिमी झुकाव का पता लगाता है, जो औद्योगिक, विनिर्माण और रखरखाव अनुप्रयोगों में महत्वपूर्ण संरेखण के लिए मानक स्थापित करता है।​

1। कैलिब्रेटेड बबल शीशी प्रौद्योगिकी​

हमारे बार स्तर की सटीकता का दिल इसकी सावधानीपूर्वक कैलिब्रेटेड बबल शीशी है, जो विस्तार त्रुटियों को कम करने के लिए ऑप्टिकल-ग्रेड ग्लास और तापमान-स्थिर तरल पदार्थ के साथ निर्मित है। प्रत्येक शीशी एक 3-चरण अंशांकन प्रक्रिया से गुजरती है, यह सुनिश्चित करना कि बुलबुला केंद्र में बिल्कुल ठीक है जब सतह पूरी तरह से क्षैतिज या ऊर्ध्वाधर है। यह अनुमानों को समाप्त करता है, उतार -चढ़ाव वाले वातावरण में भी स्पष्ट, दोहराए जाने वाले रीडिंग प्रदान करता है।​

2। सटीक-मचाइज़्ड वी-ग्रूव्ड बेस​

हमारे बार स्तर में माइक्रोन-स्तरीय सहिष्णुता के लिए एक वी-आकार का खांचा जमीन है, जो मशीन शाफ्ट, पाइप या रेल गाइड जैसी बेलनाकार सतहों के साथ सहज संपर्क सुनिश्चित करता है। नाली की 120 ° कोण और दर्पण-फिनिश सतह (रा ≤ 0.8μm) स्लिपेज और माप विसंगतियों को खत्म कर देती है, जिससे यह गोल वर्कपीस पर सीधे चेक के लिए आदर्श हो जाता है, जहां सटीकता गैर-परक्राम्य है।

​
3। स्थिर प्रदर्शन के लिए बीहड़ निर्माण​

एक गर्मी -उपचारित कच्चा लोहा शरीर में स्थित, हमारा बार स्तर थर्मल विस्तार और यांत्रिक तनाव को रोकता है, -10 ° C से 50 ° C तापमान में 0.02 मिमी/मी सटीकता बनाए रखता है। ठोस कोर डिज़ाइन औद्योगिक मशीनरी से कंपन को कम करता है, जबकि विरोधी-संक्षारक तामचीनी कोटिंग तेल, शीतलक और नमी से बचाता है, कठोर कार्यशाला के वातावरण में दीर्घकालिक सटीकता के लिए महत्वपूर्ण है।​

4। ऐसे अनुप्रयोग जहां सटीकता सबसे अधिक मायने रखती है​

CNC मशीन टूल गाइड को संरेखित करने से लेकर कन्वेयर रोलर्स या पाइपलाइन इंस्टॉलेशन की स्ट्रेटनेस को सत्यापित करने के लिए, हमारा उच्च-सटीक बार स्तर बेजोड़ विश्वसनीयता प्रदान करता है। इंजीनियरों और तकनीशियनों के लिए इसकी 0.02 मिमी/मी रेटिंग पर भरोसा है:​

मशीन टूल सेटअप: वर्कपीस दोष को रोकने के लिए स्पिंडल संरेखण सुनिश्चित करना​
एयरोस्पेस घटक निरीक्षण: बेलनाकार भाग सहिष्णुता को मान्य करना​
भारी उपकरण रखरखाव: चिकनी संचालन के लिए हाइड्रोलिक सिलेंडर शाफ्ट को कैलिब्रेट करना​

5। सटीकता के लिए Storaen की प्रतिबद्धता​

हर बार स्तर हमारे कारखाने को एक ट्रेस करने योग्य अंशांकन प्रमाण पत्र के साथ छोड़ देता है, जो आईएसओ 17025 मानकों के अनुपालन की पुष्टि करता है। हम प्रत्येक उपकरण को 12-पॉइंट गुणवत्ता ऑडिट के अधीन करते हैं, जिसमें फ्लैटनेस टेस्टिंग, बबल स्टेबिलिटी चेक और टेम्परेचर साइकिलिंग शामिल हैं, यह गारंटी देने के लिए कि 0.02 मिमी/एम विनिर्देश अपने जीवनचक्र के दौरान सही है।​

जब आपकी परियोजना माप की मांग करती है, तो आप अपनी प्रतिष्ठा पर दांव लगा सकते हैं, Storaen बार स्तर चुनें – जहां 0.02 मिमी/एम सटीकता केवल एक विनिर्देश नहीं है, लेकिन समझौता के बिना सटीकता का वादा है।

बार स्तर अनुप्रयोग: बेलनाकार वर्कपीस और वी-ग्रूव्स को मापने

औद्योगिक माप में, बार का स्तर बेलनाकार सतहों और वी-आकार की संरचनाओं से जुड़े सटीक कार्यों में उत्कृष्टता प्राप्त करता है-जो उनके विशेष डिजाइन सामान्य उपकरणों से बेहतर प्रदर्शन करते हैं। Storaen में, हमारी बार स्तर की श्रृंखला को बेजोड़ सटीकता और विश्वसनीयता के साथ इन चुनौतियों से निपटने के लिए इंजीनियर किया गया है, जिससे यह बेलनाकार वर्कपीस, मशीन टूल गाइड और वी-ग्रूव्ड घटकों के साथ काम करने वाले पेशेवरों के लिए पसंदीदा विकल्प है।

1। बेलनाकार वर्कपीस संरेखण और सीधे चेक

एक बार स्तर की परिभाषित करने वाली विशेषता- वी-ग्रूव्ड बेस-गोल सतहों के साथ एक सुरक्षित, स्थिर इंटरफ़ेस बनाता है, जैसे:

मशीन टूल शाफ्ट: सीएनसी स्पिंडल शाफ्ट या कन्वेयर रोलर्स को संरेखित करते समय, स्टोनेन का बार स्तर सिलेंडर के अनुदैर्ध्य अक्ष के साथ माइक्रो-टिल्ट्स (0.02 मिमी/मीटर के रूप में कम) का पता लगाकर न्यूनतम रनआउट सुनिश्चित करता है। वी-ग्रूव के 120 ° कोण और सटीक-जमीन की सतह (आरए m 0.8μM) पूरी तरह से बेलनाकार ज्यामिति के अनुरूप, स्लिपेज और माप त्रुटियों को समाप्त करते हैं।

पाइपलाइन इंस्टॉलेशन: तेल और गैस या औद्योगिक पाइपिंग सिस्टम में, हमारा बार स्तर विधानसभा के दौरान पाइप खंडों की सीधीता को सत्यापित करता है, मिसलिग्न्मेंट को रोकता है जो प्रवाह अक्षमताओं या संरचनात्मक तनाव का कारण बन सकता है। इसका कॉम्पैक्ट डिज़ाइन आसानी से तंग नाली रिक्त स्थान में फिट बैठता है, जहां बल्कियर उपकरण पहुंचने में विफल रहते हैं।

2। वी-नाली घटक अंशांकन

वी-ग्रूव्ड स्ट्रक्चर्स- फिक्स्चर, गेज और रेल सिस्टम में कॉमोन-सटीक कोण और फ्लैटनेस चेक की आवश्यकता होती है। Storaen का बार स्तर यहाँ से एक्सेल करता है:

वी-ग्रूव स्क्वायरनेस का परीक्षण: दो विरोधी वी-ग्रूव्स (जैसे, मशीन टूल स्लाइड्स में) के स्तर को रखने से कोणीय विचलन का पता चलता है, जिससे घटक यह सुनिश्चित करते हैं कि चिकनी रैखिक गति के लिए सही ढंग से संभोग।
वी-निर्देशित रेल को संरेखित करना: स्वचालित विनिर्माण लाइनों में, हमारे बार स्तर यह सुनिश्चित करता है कि वी-निर्देशित रेल पूरी तरह से समानांतर हैं, चलती गाड़ियों पर पहनने को कम करते हैं और रोबोटिक हथियारों या सामग्री हैंडलर के लिए स्थितीय सटीकता बनाए रखते हैं।

3। मोटर वाहन सटीक कार्य

उन उद्योगों में जहां सहिष्णुता को माइक्रोन में मापा जाता है:

ऑटोमोटिव असेंबली: पावरट्रेन इंस्टॉलेशन के दौरान, हमारा टूल यह सुनिश्चित करता है कि कैमशाफ्ट और क्रैंकशाफ्ट को विनिर्देश के भीतर गठबंधन किया जाता है, जिससे लाइन के नीचे महंगे प्रदर्शन के मुद्दों को रोका जाता है।

4। क्यों स्टोरेन बार का स्तर बेलनाकार माप में ले जाता है

हमारे बार स्तर इन अनुप्रयोगों के लिए तीन प्रमुख लाभों को जोड़ते हैं:

बीहड़ कच्चा लोहा निर्माण: भारी उपयोग के वर्षों में सटीकता बनाए रखते हुए, कठोर कार्यशालाओं में प्रभाव और थर्मल उतार -चढ़ाव का सामना करता है।
ऑप्टिकल-ग्रेड बुलबुला शीशियां: कम-रोशनी की स्थिति में भी तत्काल, अस्पष्ट रीडिंग प्रदान करें, सामान्य स्तर की तुलना में माप के समय को 30% तक कम करें।
ट्रेस करने योग्य अंशांकन: प्रत्येक उपकरण एक आईएसओ 17025-प्रमाणित रिपोर्ट के साथ आता है, इसकी गारंटी देता है कि इसकी 0.02 मिमी/एम सटीकता महत्वपूर्ण कार्यों के लिए अंतर्राष्ट्रीय मानकों को पूरा करती है।

चाहे आप एक एकल शाफ्ट को संरेखित कर रहे हों या एक जटिल औद्योगिक स्थापना का प्रबंधन कर रहे हों, स्टोनेन का बार स्तर सहिष्णुता के भीतर बेलनाकार वर्कपीस और वी-ग्रूव्ड घटकों को रखने के लिए आवश्यक सटीकता और स्थायित्व को वितरित करता है। गोल-सतह माप की अनूठी चुनौतियों के लिए डिज़ाइन किए गए उपकरण पर भरोसा करें, क्योंकि विनिर्माण में, सबसे छोटा वक्र सबसे बड़ा अंतर बना सकता है।
