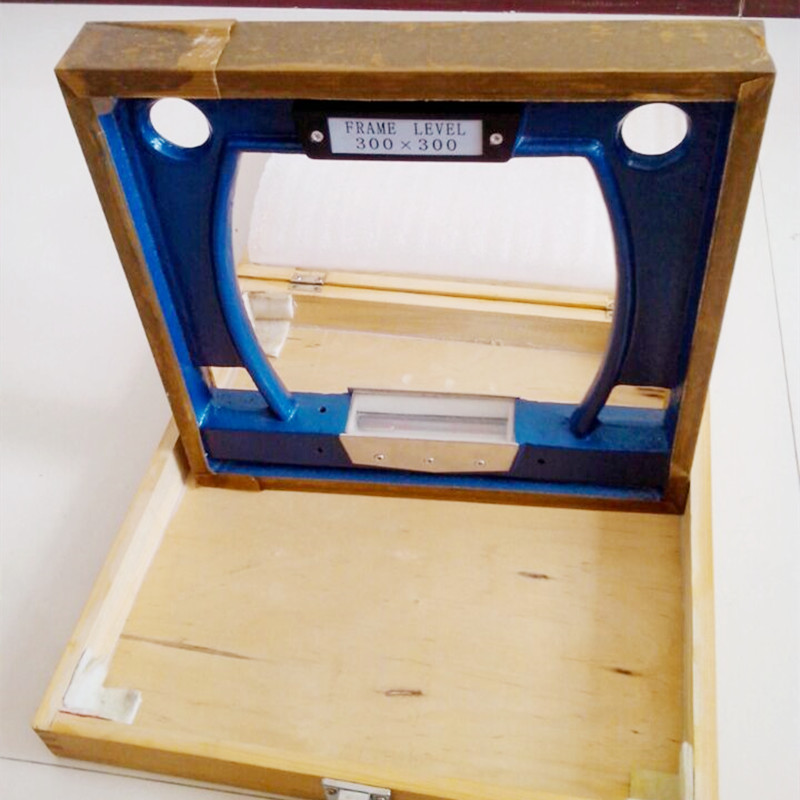

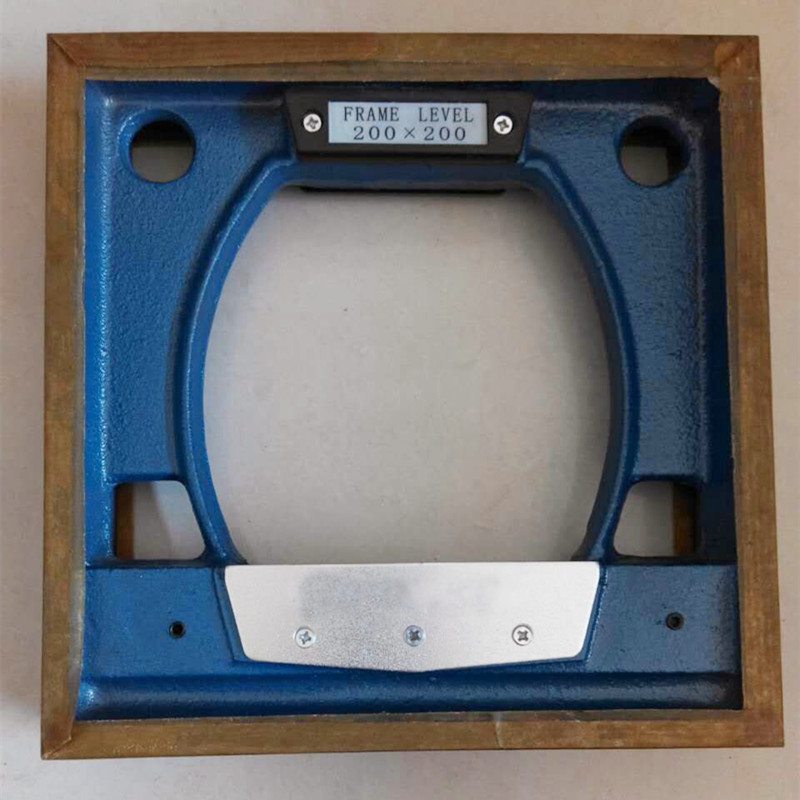

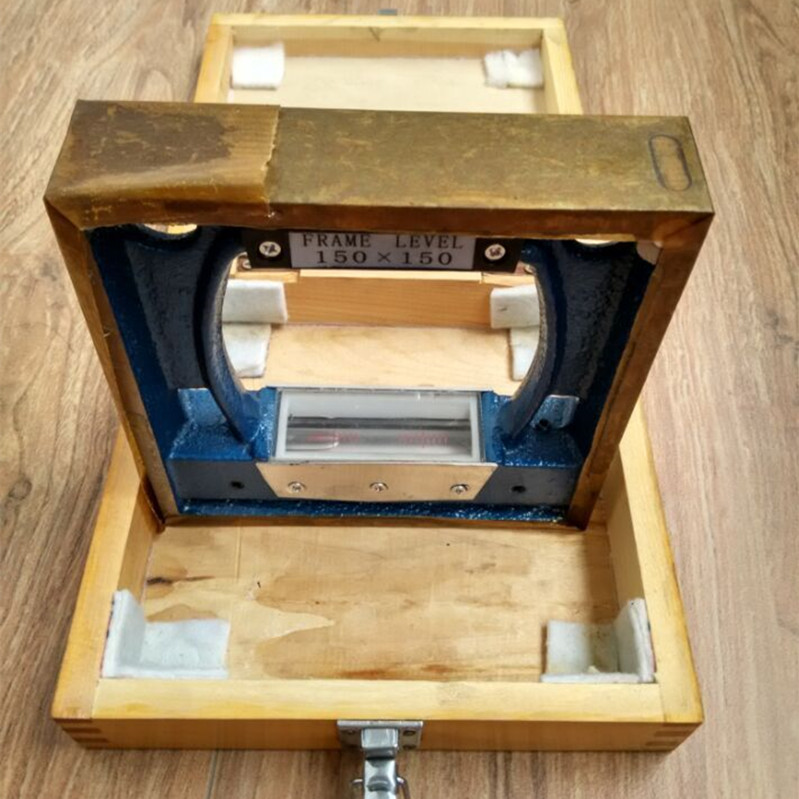

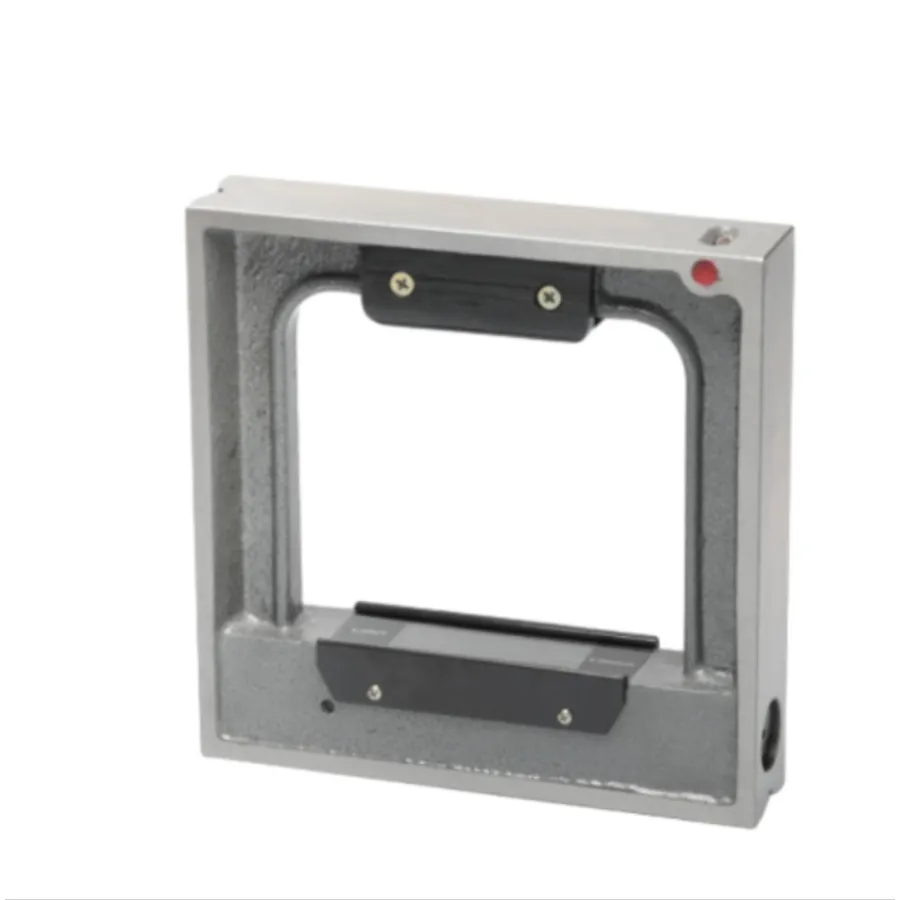

फ्रेम स्तर

प्रोडक्ट का नाम: फ्रेम स्तर, फिटर स्तर

दो प्रकार के स्तर हैं: फ्रेम स्तर और बार स्तर। वे मुख्य रूप से विभिन्न मशीन टूल्स और अन्य उपकरणों की सीधीता की जांच करने के लिए उपयोग किए जाते हैं, स्थापना के क्षैतिज और ऊर्ध्वाधर पदों की शुद्धता, और छोटे झुकाव कोणों की भी जांच कर सकते हैं।

एक फ्रेम स्तर का उपयोग करने के लिए निर्देश:

मापते समय, तब तक प्रतीक्षा करें जब तक कि बुलबुले पढ़ने से पहले पूरी तरह से स्थिर न हों। स्तर पर संकेतित मूल्य एक मीटर के आधार पर झुकाव मान है, जिसकी गणना निम्न समीकरण का उपयोग करके की जा सकती है:

वास्तविक झुकाव मान = स्केल संकेत x l x विचलन ग्रिड्स की संख्या

उदाहरण के लिए, स्केल रीडिंग 2 ग्रिड के विचलन के साथ 0.02 मिमी/एल = 200 मिमी है।

SO: वास्तविक झुकाव मान = 0.021000 × 200 × 2 = 0.008 मिमी

शून्य समायोजन विधि:

एक स्थिर फ्लैट प्लेट पर स्तर रखें और बुलबुले को पढ़ने से पहले स्थिर करने के लिए प्रतीक्षा करें, फिर इंस्ट्रूमेंट को 180 डिग्री घुमाएं और इसे बी पढ़ने के लिए अपनी मूल स्थिति में रखें। साधन की शून्य स्थिति त्रुटि 1/2 (एबी) है; फिर, आत्मा स्तर के किनारे पर फिक्सिंग स्क्रू को ढीला करें, सनकी समायोजक में 8 मिमी हेक्स रिंच डालें, इसे घुमाएं, और शून्य समायोजन करें। इस बिंदु पर, यदि यह पाया जाता है कि उपकरण को 5 डिग्री आगे और पीछे झुकाया जाता है, और स्तर के बुलबुले की गति पैमाने के मूल्य के 1/2 से अधिक है, तो यह आवश्यक है टी।

o बाएं और दाएं समायोजकों को फिर से घुमाएं जब तक कि बुलबुला साधन की झुकाव सतह के साथ नहीं चलता है। बाद में, यह जांचना आवश्यक है कि शून्य स्थिति स्थानांतरित हो गई है या नहीं। यदि शून्य स्थिति स्थानांतरित नहीं होती है, तो फिक्सिंग स्क्रू को कस लें और इसे समायोजित करें।

फ्रेम स्तर के लिए सावधानियां:

1. 1. उपयोग करें, गैसोलीन के साथ साधन की काम करने की सतह को साफ करें और इसे नीचा कपास यार्न के साथ साफ करें।
2. 2. टेम्परेचर परिवर्तन माप त्रुटियों का कारण बन सकता है और उपयोग के दौरान गर्मी और वायु स्रोतों से अलग किया जाना चाहिए।
3. 3.Readings केवल बुलबुले के पूरी तरह से बंद होने के बाद ही बनाया जा सकता है (मापने की सतह पर स्तर रखने के लगभग 15 सेकंड बाद)
4. 4. गलत क्षैतिज शून्य स्थिति और कार्य सतह की समानता के कारण होने वाली त्रुटियों से बचें, उपयोग से पहले जांच और समायोजित करें।

फ्रेम स्तरीय विनिर्देश：

सटीक फ्रेम स्तर: प्रमुख विशेषताएं और उपयोग

एक सटीक फ्रेम स्तर औद्योगिक और कार्यशाला सेटिंग्स में सटीक माप की आधारशिला है, जिसे क्षैतिज और ऊर्ध्वाधर विचलन का पता लगाने के लिए बेजोड़ स्थिरता और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है। फ्रेम स्तरों के भीतर एक प्रीमियम श्रेणी के रूप में, यह उपकरण उन्नत ऑप्टिकल तकनीक के साथ मजबूत निर्माण को जोड़ती है, जिससे यह उन पेशेवरों के लिए अपरिहार्य हो जाता है जो हर परियोजना में सटीकता की मांग करते हैं।

प्रमुख विशेषताएं जो उत्कृष्टता को परिभाषित करती हैं

1। उच्च-सटीकता बबल सिस्टम: एक कैलिब्रेटेड फ्रेम स्पिरिट लेवल शीशी से लैस, हमारा सटीक फ्रेम स्पिरिट लेवल कई कोणों से दृश्यता सुनिश्चित करता है, जिससे उपयोगकर्ताओं को मामूली झुकाव (0.02 मिमी/मी विचलन के रूप में कम) की पहचान करने की अनुमति मिलती है। दोहरे-वायल डिजाइन कई उपकरणों की आवश्यकता को समाप्त करते हुए, क्षैतिज और ऊर्ध्वाधर दोनों मापों का समर्थन करता है।

2। टिकाऊ निर्माण: विमान-ग्रेड एल्यूमीनियम या कच्चा लोहा से तैयार किए गए, ये फ्रेम स्तर कठोर वातावरण में सटीकता बनाए रखते हुए जंग, प्रभाव और तापमान में उतार-चढ़ाव का विरोध करते हैं। प्रबलित किनारों को लंबी अवधि के मूल्य के लिए उपकरण के जीवनकाल का विस्तार करते हुए, शीशियों को नुकसान से बचाता है।

3। मल्टी-सरफेस माप: आयताकार फ्रेम डिज़ाइन चार पूरी तरह से मशीनीकृत काम करने वाली सतहों को प्रदान करता है, जो धातु, लकड़ी, या कंक्रीट सतहों पर सपाटता, वर्ग और संरेखण पर सटीक जांच को सक्षम करता है। यह बहुमुखी प्रतिभा इसे मशीनरी इंस्टॉलेशन, वुडवर्किंग और स्ट्रक्चरल इंजीनियरिंग के लिए एक विकल्प बनाती है।

व्यापक अनुप्रयोग

चाहे आप भारी औद्योगिक मशीनरी को संरेखित कर रहे हों, निर्माण ढांचे के प्लंब को सुनिश्चित कर रहे हों, या सटीक उपकरणों को कैलिब्रेट कर रहे हों, एक सटीक फ्रेम स्तर विश्वसनीय परिणामों की गारंटी देता है। इसका कॉम्पैक्ट आकार और एर्गोनोमिक ग्रिप भी इसे तंग स्थानों के लिए आदर्श बनाते हैं, जहां पारंपरिक उपकरण कम होते हैं। विनिर्माण, निर्माण और गुणवत्ता नियंत्रण में पेशेवर त्रुटियों को कम करने, दक्षता में सुधार और उद्योग मानकों को बनाए रखने के लिए इन फ्रेम स्तरों पर भरोसा करते हैं।

लागत प्रभावी समाधान की तलाश करने वाले व्यवसायों के लिए, हमारे स्तर के फ्रेम मूल्य निर्धारण ने प्रतिस्पर्धी दरों के साथ प्रीमियम गुणवत्ता को संतुलित किया, जिससे परियोजना की आवश्यकताओं के अनुरूप थोक छूट और अनुकूलित मॉडल की पेशकश की जा सके। आज एक सटीक फ्रेम स्पिरिट लेवल में निवेश करें और उन मापों में अंतर का अनुभव करें जिन पर आप भरोसा कर सकते हैं।

फ्रेम स्तर उपयोग सावधानियां और त्रुटि रोकथाम

माप सटीकता को बनाए रखने और उपकरण के जीवनकाल को लम्बा करने के लिए एक फ्रेम स्तर की उचित हैंडलिंग महत्वपूर्ण है। चाहे आप एक मानक फ्रेम स्पिरिट लेवल का उपयोग कर रहे हों या एक उच्च-अंत सटीक फ्रेम स्तर का उपयोग कर रहे हों, इन सावधानियों का पालन करना विश्वसनीय परिणाम सुनिश्चित करता है और औद्योगिक, निर्माण या कार्यशाला सेटिंग्स में त्रुटियों को कम करता है।

1। पूर्व-उपयोग निरीक्षण और अंशांकन

प्रत्येक उपयोग से पहले, यह सत्यापित करें कि फ्रेम स्तर की काम करने वाली सतहें साफ और मलबे से मुक्त हैं – यहां तक कि धूल का एक धब्बा मिसलिग्न्मेंट का कारण बन सकता है। सटीक फ्रेम स्पिरिट लेवल के लिए, एयरटाइट सील और उचित संरेखण के लिए बुलबुला शीशी की जांच करें: एक ज्ञात सपाट सतह पर स्तर रखें, बुलबुले की स्थिति पर ध्यान दें, फिर इसे 180 ° घुमाएं – बुलबुले को उसी निशान पर वापस आना चाहिए। यदि नहीं, तो निर्माता के निर्देशों का उपयोग करके पुनर्गठित करें या व्यवस्थित त्रुटियों से बचने के लिए एक पेशेवर से संपर्क करें।

2। नियंत्रित करने के लिए पर्यावरणीय कारक

तापमान में उतार -चढ़ाव और आर्द्रता उपकरण की सामग्री (जैसे, धातु विस्तार/संकुचन) और बबल की द्रव स्थिरता दोनों को प्रभावित कर सकती है। एक सूखे, तापमान-स्थिर वातावरण में फ्रेम का स्तर स्टोर करें, और उपयोग से पहले 10-15 मिनट के लिए उपकरण को काम करने के तापमान पर पहुंचने की अनुमति दें। इसे सीधे सूरज की रोशनी या अत्यधिक गर्मी/ठंड के लिए उजागर करने से बचें, क्योंकि ये माप को विकृत कर सकते हैं और शीशी को नुकसान पहुंचा सकते हैं।

3। सही ऑपरेशन तकनीक

मापने पर, सतह के साथ पूर्ण संपर्क सुनिश्चित करने के लिए फ्रेम स्तर के सभी चार किनारों पर भी दबाव लागू करें – टाइल्टिंग या असमान दबाव मानव त्रुटि का एक सामान्य स्रोत है। ऊर्ध्वाधर माप के लिए, प्लंब शीशी (यदि दोहरे-वजन डिजाइन) का उपयोग करें और यह सुनिश्चित करें कि स्तर पूरी तरह से संदर्भ किनारे के साथ संरेखित है। तंग स्थानों में, ओवरस्ट्रैचिंग के बिना स्थिरता बनाए रखने के लिए एर्गोनोमिक ग्रिप्स के साथ एक कॉम्पैक्ट सटीक फ्रेम स्तर का विकल्प चुनें।

4। रखरखाव और भंडारण सर्वोत्तम प्रथाएं

उपयोग के बाद, तेल या अवशेषों को हटाने के लिए धातु की सतहों के लिए एक नरम कपड़े और हल्के गैर-जंगल क्लीनर के साथ फ्रेम स्तर को पोंछें। दरारें या द्रव लीक के लिए नियमित रूप से शीशियों का निरीक्षण करें- फ्रेम के युद्ध को रोकने के लिए एक सुरक्षात्मक मामले में क्षैतिज रूप से स्टोर करें, विशेष रूप से लंबे माप किनारों के साथ बड़े फ्रेम स्तरों के लिए।

5। आम त्रुटि से बचने के लिए ट्रिगर

सतह के समतलपन को अनदेखा करना: हमेशा मापने से पहले युद्ध के लिए आधार सतह की जांच करें – एक असमान सतह भी सबसे अच्छा सटीक फ्रेम स्तर गलत तरीके से प्रस्तुत करेगी।
बुलबुला स्थिरीकरण: बुलबुले के लिए 2-3 सेकंड की अनुमति दें, विशेष रूप से वाइब्रेटिंग वातावरण में रीडिंग लेने से पहले पूरी तरह से बसने के लिए।
अंशांकन चक्रों की उपेक्षा: सटीक फ्रेम आत्मा के स्तर जैसे उच्च-सटीक उपकरण सालाना या कारखाने-ग्रेड सटीकता को बनाए रखने के लिए एक महत्वपूर्ण प्रभाव के बाद पुनर्गठित किया जाना चाहिए।

इन दिशानिर्देशों का पालन करके, आप न केवल अपने फ्रेम-स्तरीय मापों की विश्वसनीयता को बढ़ाते हैं, बल्कि अपने निवेश की भी रक्षा करते हैं। उचित देखभाल उपकरण के सेवा जीवन का विस्तार कर सकती है, लगातार प्रतिस्थापन की आवश्यकता को कम कर सकती है और समय के साथ स्तर के फ्रेम के मूल्य निर्धारण मूल्य का अनुकूलन कर सकती है। प्रत्येक माप को सुनिश्चित करने के लिए इन सावधानियों को प्राथमिकता दें, उपकरण के रूप में ही सटीक है।

हमारे सटीक फ्रेम स्तर क्यों चुनें?

Storaen में, हम इंजीनियर प्रिसिजन फ्रेम स्तरों को जोड़ते हैं जो बीहड़ स्थायित्व के साथ बेजोड़ सटीकता को जोड़ते हैं और औद्योगिक, निर्माण और कार्यशाला सेटिंग्स में पेशेवरों द्वारा भरोसा किया जाता है। यहाँ क्या है जो हमें अलग करता है:

1। असंबद्ध सटीकता

हमारी सटीक फ्रेम स्पिरिट लेवल तकनीक विचलन को 0.02 मिमी/एम के रूप में ठीक करती है, एयरोस्पेस, सीएनसी संरेखण और संरचनात्मक जांच के लिए महत्वपूर्ण है। डुअल-वाइल डिज़ाइन एक साथ क्षैतिज/ऊर्ध्वाधर रीडिंग सुनिश्चित करता है, जिससे पुन: कार्य और त्रुटियों को कम किया जाता है। उच्चतम मानकों को पूरा करने वाले माप के लिए स्टॉरन पर भरोसा करें।

2। कठिन वातावरण के लिए बनाया गया

एंटी-जंग कोटिंग्स के साथ विमान-ग्रेड एल्यूमीनियम से तैयार किए गए, हमारे फ्रेम का स्तर अत्यधिक तापमान, प्रभावों और रसायनों का सामना करता है। प्रबलित फ़्रेमों से शीशियों को बूंदों से बचाया जाता है, जबकि सटीक-मशीनीकृत सतहें माइक्रोन-लेवल फ्लैटनेस को बनाए रखती हैं-स्टील मिलों के लिए आदर्श, अपतटीय रिग्स और हेवी-ड्यूटी उपयोग।

3। उपयोगकर्ता-केंद्रित डिजाइन

एर्गोनोमिक ग्रिप्स और एक हल्के प्रोफ़ाइल हमारे सटीक फ्रेम के स्तर को तंग स्थानों में संभालने के लिए आसान बनाते हैं, कम रोशनी में स्पष्ट दृश्यता के लिए उच्च-विपरीत शीशियों के साथ। चार-तरफा माप किनारों को धातु, लकड़ी, या कंक्रीट के अनुकूल, समझौता किए बिना बहुमुखी प्रतिभा प्रदान करते हैं।

4। गुणवत्ता और मूल्य संयुक्त

Storaen का स्तर फ्रेम मूल्य निर्धारण हमारे प्रत्यक्ष-से-उपयोगकर्ता मॉडल के लिए धन्यवाद, प्रतियोगियों की तुलना में 30% तक औद्योगिक-ग्रेड उपकरण प्रदान करता है। ISO 9001- प्रमाणित गुणवत्ता या कठोर 12-बिंदु निरीक्षणों का त्याग किए बिना, बल्क ऑर्डर और कस्टम विकल्प अतिरिक्त बचत प्रदान करते हैं।

5। 30+ वर्ष की विशेषज्ञता

इंजीनियरिंग इनोवेशन के दशकों ने हर विवरण को ड्राइव किया – सतह से स्थिरता के लिए थर्मल उम्र बढ़ने के लिए सटीकता के लिए स्क्रैपिंग से। प्रत्येक सटीक फ्रेम स्पिरिट स्तर को अंतिम रूप से बनाया गया है, यहां तक कि सबसे अधिक मांग वाले वातावरण में विश्वसनीयता सुनिश्चित करता है।

सटीक फ्रेम स्तरों के लिए Storaen चुनें जो सटीकता, स्थायित्व और सामर्थ्य प्रदान करते हैं। अपने वर्कफ़्लो को आज उन पेशेवरों के लिए डिज़ाइन किए गए एक उपकरण के साथ ऊंचा करें जो कम के लिए बसने से इनकार करते हैं।
