निरीक्षण शासक-hi

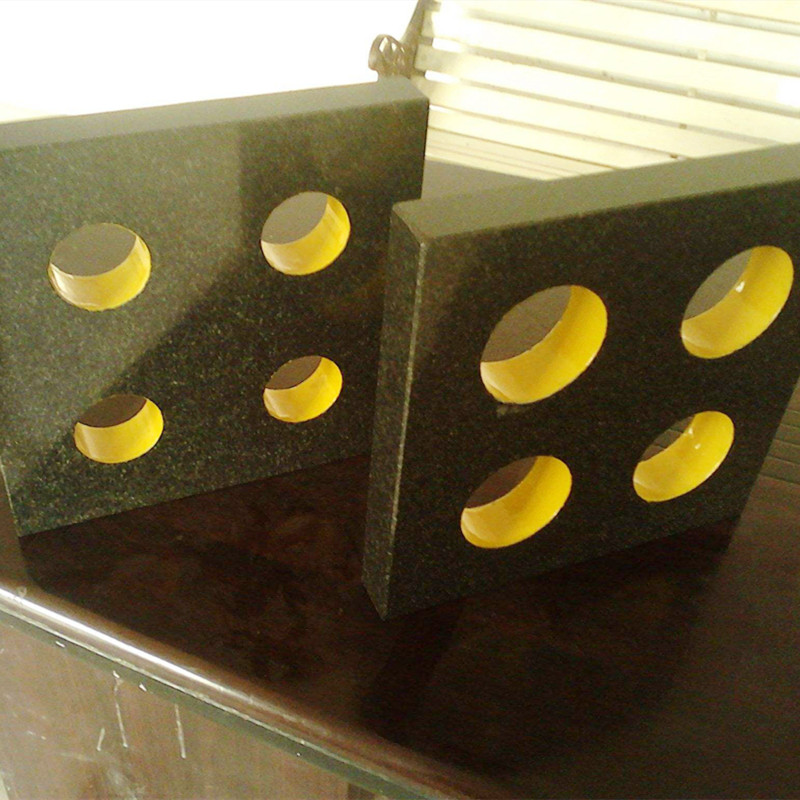

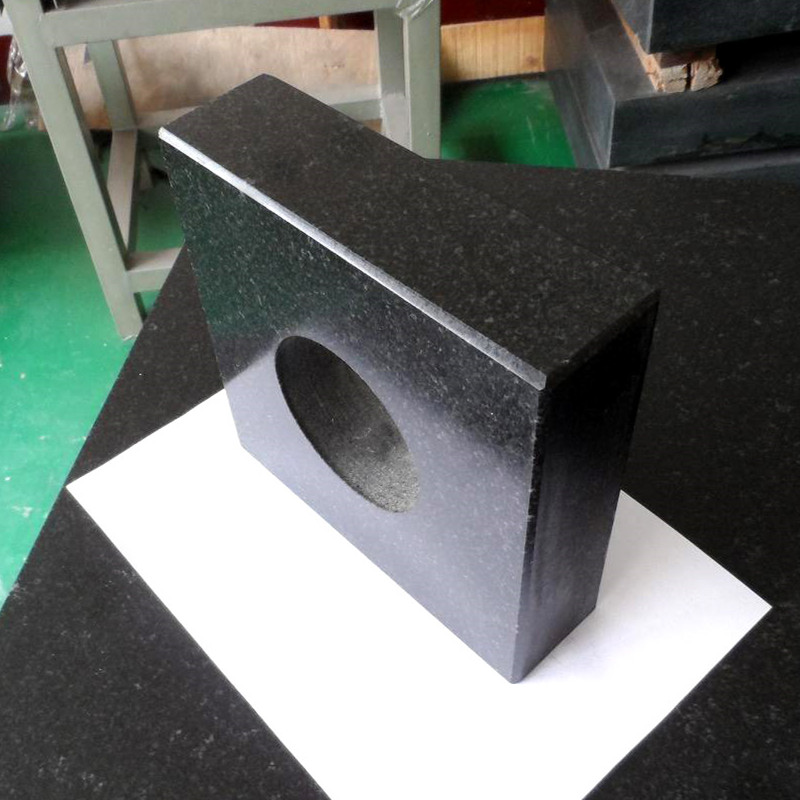

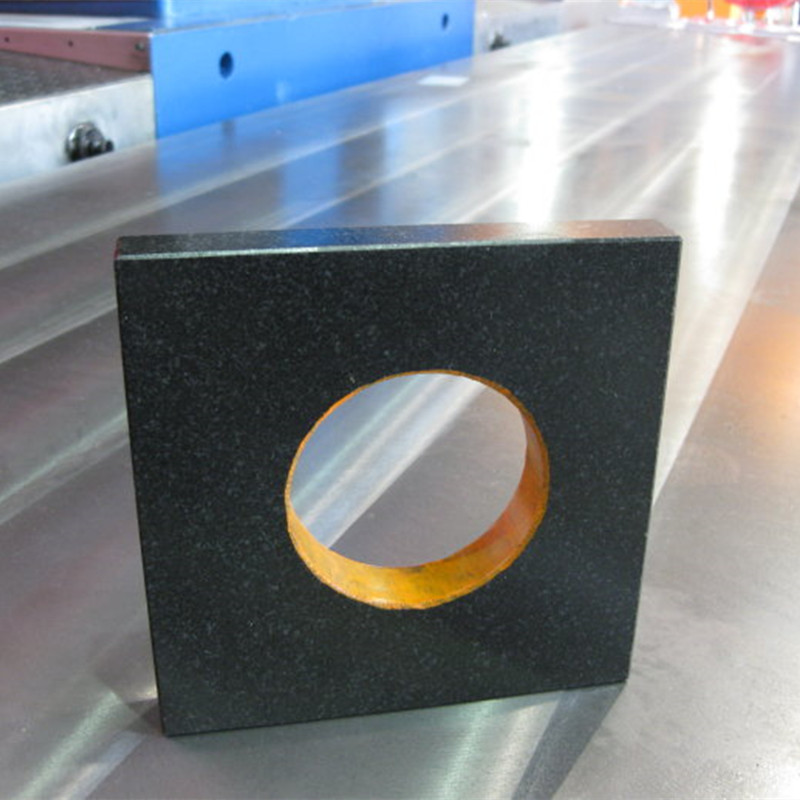

ग्रेनाइट स्क्वायर शासक

उत्पाद विशेषता:

1. उच्च गुणवत्ता वाले जिनेकिंग प्राकृतिक ग्रेनाइट पत्थर से बना
2. उच्च परिशुद्धता और उच्च स्थिरता।
3. कोई जंग और एंटीकॉरोसियन नहीं।
4. गैर चुंबकीयकरण।
5. अच्छा घर्षण प्रतिरोध।
6.

जिनान ब्लैक ग्रेनाइट की भौतिक संपत्ति:

एसजी: 2970-3070 किग्रा/एम 3

संपीड़ित शक्ति: 245-254N/मिमी 2

लोचदार मापांक: 1.27-1.47N/मिमी 2

लिंडर विस्तार गुणांक: 4.61 × 10 -6 /° C

जल अवशोषण: <0.13%

शोर स्क्लेरोस्कोप कठोरता: HS70 से अधिक

मूल स्थान ： हेबेई

1 साल की वॉरंटी

अनुकूलित समर्थन ： OEM

ब्रांड नाम ： Storan

मॉडल संख्या ： 1003

उत्पाद का नाम ： मार्बल स्क्वायर शासक

सामग्री ： ग्रेनाइट या संगमरमर

आकार ： 200-1000 मिमी

रंग काला

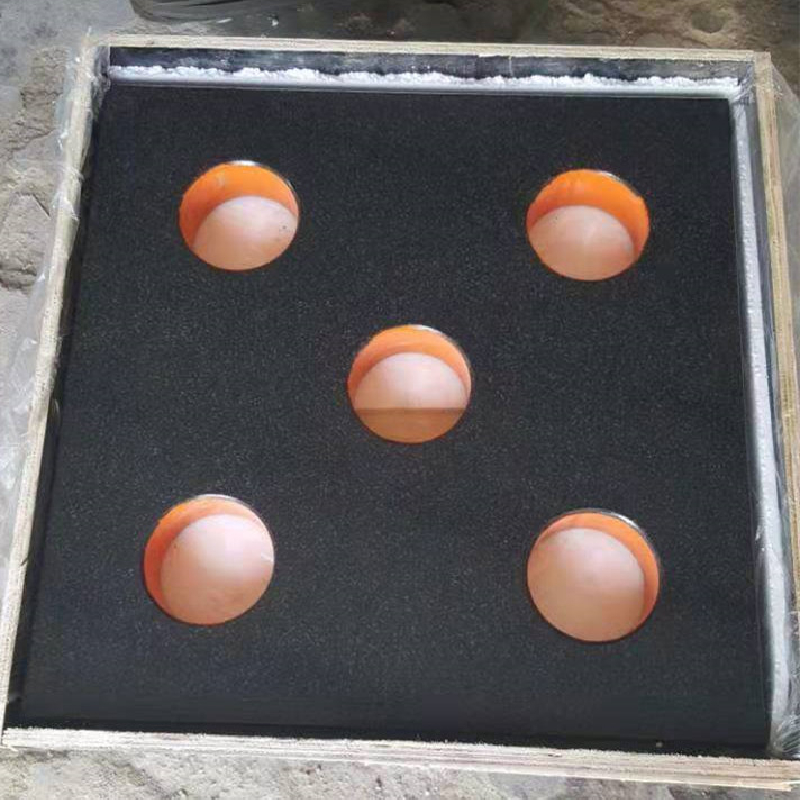

पैकेज ： प्लाईवुड बॉक्स

कठोरता ： HS70

काम करने की सतह ± 20 ± 5℃

बंदरगाह ： तियानजिन

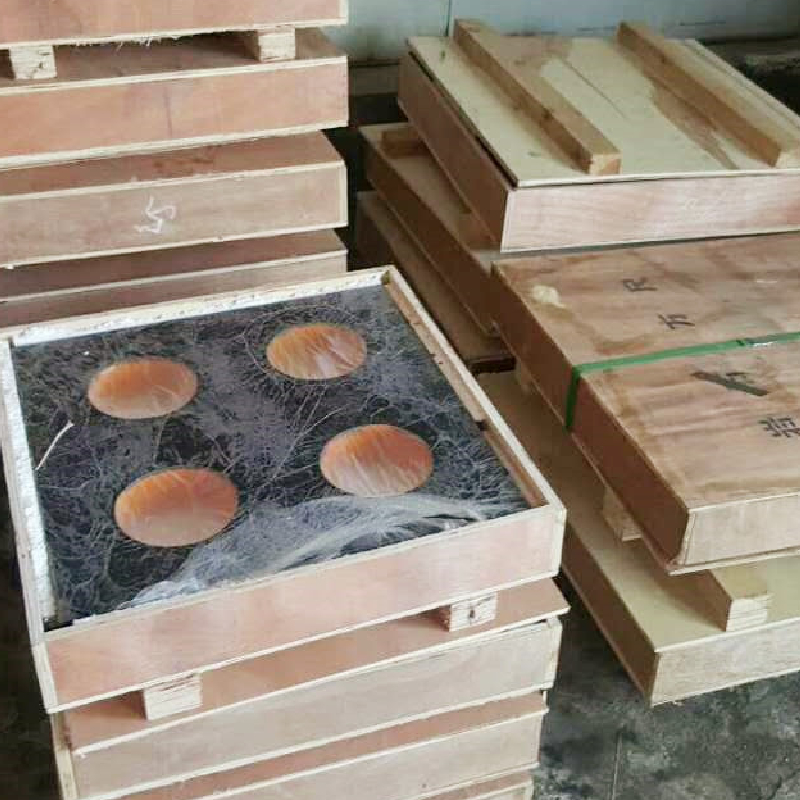

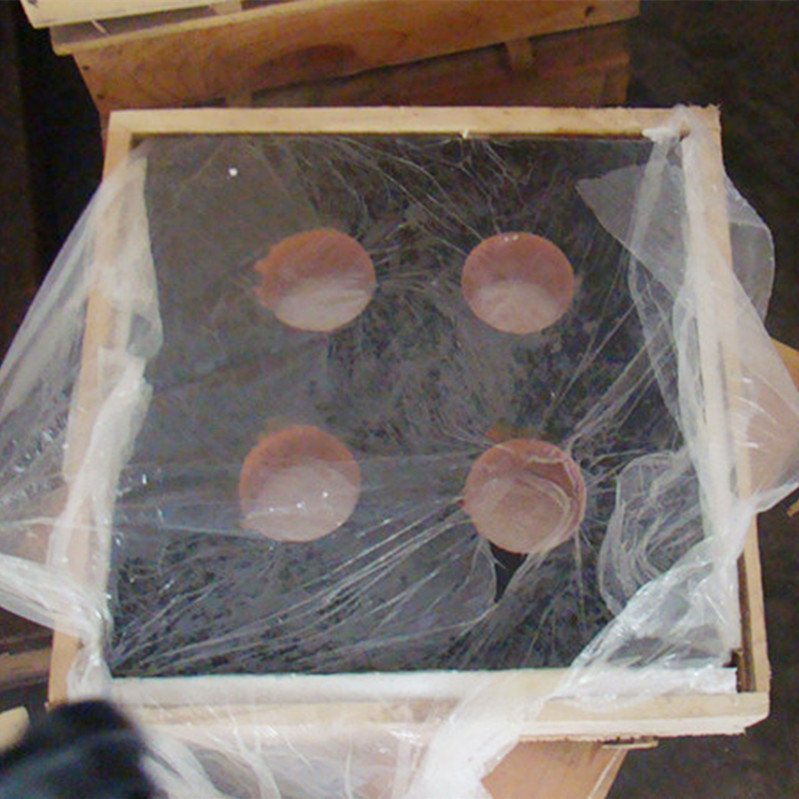

पैकेजिंग विवरण ： प्लाईवुड बॉक्स

आपूर्ति क्षमता: 1200 टुकड़ा/ दिन

निरीक्षण शासक का कम रखरखाव: दीर्घायु के लिए उच्च घर्षण प्रतिरोध

औद्योगिक परिशुद्धता माप में, आपको जिस आखिरी चीज की आवश्यकता है वह एक उच्च रखरखाव निरीक्षण शासक है जो निरंतर रखरखाव या प्रतिस्थापन की मांग करता है। Storaen का ग्रेनाइट निरीक्षण शासक समाधान स्थायित्व को फिर से परिभाषित करता है, जो कि आपकी टीम से न्यूनतम प्रयास के साथ -साथ सटीक और उपयोग के लिए तैयार रहने वाले उपकरणों को वितरित करने के लिए जिनान किंग ग्रेनाइट के प्राकृतिक घर्षण प्रतिरोध के साथ मिलकर।

1। घर्षण-प्रतिरोधी कोर: जिनान किंग ग्रेनाइट लाभ

Storaen के निरीक्षण शासक ने जिनान किंग ग्रेनाइट (कठोरता) 70HS) का लाभ उठाया, एक मेटामॉर्फिक रॉक जो कठोर मशीनिंग वातावरण में स्टील और एल्यूमीनियम को साबित करता है:

भूतल स्थायित्व: एक 320-ग्रिट सटीक ग्राउंड फिनिश (आरए .80.8μM) धातु की छीलन, शीतलक अवशेषों और बार-बार शाफ्ट संपर्क से खरोंच का विरोध करता है। स्टील के शासकों के विपरीत, जो 6 महीने के भारी उपयोग के बाद पहनने वाले खांचे विकसित करते हैं, हमारे ग्रेनाइट शासक 5 वर्षों से अधिक के लिए ± 2μm सपाटता बनाए रखते हैं, यहां तक कि CNC कार्यशालाओं में भी 100+ भागों का उत्पादन करते हैं।
रासायनिक प्रतिरोध: प्राकृतिक रूप से तेल, शीतलक और अम्लीय सफाई एजेंटों के लिए प्रतिरक्षा, जंग की रोकथाम या सुरक्षात्मक कोटिंग्स की आवश्यकता को समाप्त करता है। 10 वर्षों के लिए तरल पदार्थ को काटने के लिए उजागर एक Storaen निरीक्षण शासक शून्य सतह की गिरावट को दर्शाता है – समुद्री, मोटर वाहन और एयरोस्पेस वातावरण के लिए आदर्श जहां जंग एक निरंतर खतरा है।

2। डिजाइन जो पहनने और आंसू को कम करते हैं

हमारे इंजीनियर रखरखाव की जरूरतों को कम करने के लिए हर विवरण का अनुकूलन करते हैं:

राउंडेड एज प्रोटेक्शन: सभी निरीक्षण शासक मॉडल (200 × 200 × 50 मिमी से 800 × 800 × 70 मिमी से) पर 3 मिमी चम्फर्ड किनारों को गिराए गए उपकरणों से प्रभावित करता है, जो चिप गठन को रोकता है जो तेज गति वाले विकल्पों को प्रभावित करता है। एक 500 × 500 × 60 मिमी शासक 5 किग्रा को किनारे क्षति के बिना प्रभाव डालता है, ± 5 के भीतर वर्गता बनाए रखता है "।
थर्मल स्थिरता: थर्मल विस्तार (8.3 × 10 °/° C) के कम गुणांक के साथ, Storaen शासक 10 ° C-40 ° C तापमान में आयामी परिवर्तनों का विरोध करते हैं-तापमान-नियंत्रित भंडारण की आवश्यकता नहीं, स्टील टूल के साथ एक सामान्य परेशानी जो अप्रत्याशित रूप से विस्तार/अनुबंध करती है।

3। व्यस्त कार्यशालाओं के लिए सरलीकृत रखरखाव

त्वरित सफाई: मलबे को हटाने के लिए एक सूखे माइक्रोफाइबर कपड़े के साथ पोंछें – कोई विशेष सॉल्वैंट्स की आवश्यकता नहीं है। जिद्दी ग्रीस के लिए, पानी-आधारित क्लीनर का उपयोग करें; गैर-झरझरा ग्रेनाइट सतह तरल अवशोषण को रोकती है, जंग के धब्बों से बचती है या धातु निरीक्षण शासक मॉडल में देखी गई पिटाई।
लंबी अवधि के भंडारण: फ्लैट अलमारियों पर क्षैतिज रूप से स्टोर करें-महंगे एंटी-रस्ट पेपर या आर्द्रता-नियंत्रित अलमारियाँ की आवश्यकता नहीं है। Storaen का ग्रेड 00 निरीक्षण शासक (± 3μm वर्गता) 10+ वर्षों के लिए कारखाने की परिशुद्धता को बनाए रखता है जब ठीक से समर्थित होता है, 3x द्वारा उद्योग औसत को बढ़ा देता है।

4। उद्योगों में सिद्ध प्रदर्शन

ऑटोमोटिव मशीनिंग: एक 600 × 600 × 70 मिमी निरीक्षण शासक डाई-कास्टिंग लाइनों में इंजन ब्लॉक स्क्वायरनेस को सत्यापित करता है, सरफेस वियर के बिना 200+ दैनिक भाग निरीक्षणों को स्थायी करता है-टूल रिकालिब्रेशन से डाउनटाइम को 40%तक कम करना।
एयरोस्पेस मेट्रोलॉजी: क्लीनरूम वातावरण में, हमारे गैर-चुंबकीय ग्रेनाइट शासक (चुंबकीय पारगम्यता μ3μT) कण आकर्षण के बिना टाइटेनियम मिश्र धातु घटकों को मापते हैं, शून्य सतह उपचार के साथ आईएसओ 1101 अनुपालन को बनाए रखते हैं।
भारी उपकरण की मरम्मत: एक 800 × 800 × 70 मिमी शासक खनन कार्यशालाओं में 10kg हाइड्रोलिक टूल प्रभावों का सामना करता है, इसकी घर्षण-प्रतिरोधी सतह डेंट से मुक्त रहती है जो सपाटता माप से समझौता कर सकती है।

5। स्टॉरन की प्रतिबद्धता परेशानी मुक्त सटीकता

वारंटी और समर्थन: सतह के पहनने या आयामी परिवर्तन के खिलाफ एक 2 साल की वारंटी-उद्योग के मानक के साथ-साथ अपने निरीक्षण शासक को नए की तरह प्रदर्शन करने के लिए नि: शुल्क वार्षिक अंशांकन अनुस्मारक का पता लगाएं।
कस्टम समाधान: स्वचालित प्रणालियों के लिए recessed बढ़ते छेद के साथ एक शासक की आवश्यकता है? हमारी OEM टीम 4-6 सप्ताह में कम रखरखाव वाले समाधानों को डिजाइन करती है, जो कि सबसे अधिक मांग वाले वर्कफ़्लोज़ में भी स्थायित्व सुनिश्चित करती है।

उच्च रखरखाव को अपने सटीक माप को धीमा न करने दें। स्टोनेन का निरीक्षण शासक, जो घर्षण-प्रतिरोधी जिनान किंग ग्रेनाइट से बनाया गया है, न्यूनतम रखरखाव के साथ बेजोड़ दीर्घायु प्रदान करता है-इसलिए आपकी टीम इस बात पर ध्यान केंद्रित कर सकती है कि क्या मायने रखता है: हर बार काम करना सही है। मन की शांति का अनुभव करें जो आपकी सबसे कठिन चुनौतियों को दूर करने के लिए डिज़ाइन किए गए उपकरण के साथ आता है – क्योंकि सटीकता को निरंतर देखभाल की आवश्यकता नहीं होनी चाहिए।

मोटर वाहन के लिए निरीक्षण शासक: इंजन ब्लॉक वर्गता परीक्षण

ऑटोमोटिव निर्माण में, इंजन ब्लॉकों की वर्गता इष्टतम प्रदर्शन, कम कंपन और विस्तारित घटक जीवन को सुनिश्चित करने में एक महत्वपूर्ण कारक है। Storaen के सटीक निरीक्षण शासक समाधान इंजन ब्लॉक परीक्षण की कठोर मांगों को पूरा करने के लिए इंजीनियर हैं, जो सबसे चुनौतीपूर्ण मशीनिंग वातावरण में से एक में बेजोड़ सटीकता और विश्वसनीयता प्रदान करते हैं।

1। इंजन के प्रदर्शन में वर्गता की भूमिका

एक गलत इंजन ब्लॉक (यहां तक कि 0.05 मिमी/मी) का कारण बन सकता है:

पिस्टन रिंग वियर, संपीड़न हानि और उत्सर्जन में वृद्धि के लिए अग्रणी
असमान सिलेंडर हेड गैसकेट सीलिंग, जिसके परिणामस्वरूप शीतलक लीक या ओवरहीटिंग होती है
क्रैंकशाफ्ट मिसलिग्न्मेंट, पावर ट्रांसमिशन दक्षता को 15% तक कम करना

Storaen के ग्रेनाइट निरीक्षण शासक (ग्रेड 00, of 3μm वर्गता) OEM विनिर्देशों के खिलाफ इंजन ब्लॉक सतहों को सत्यापित करने के लिए आवश्यक सटीकता प्रदान करता है, यह सुनिश्चित करना कि प्रत्येक घटक आधुनिक उच्च दक्षता वाले इंजनों के लिए आवश्यक सख्त सहिष्णुता को पूरा करता है।

2। क्यों ग्रेनाइट निरीक्षण शासक इंजन ब्लॉक परीक्षण में उत्कृष्टता प्राप्त करते हैं

जिनान किंग ग्रेनाइट, स्टोनेन शासकों की मुख्य सामग्री, स्टील के विकल्पों पर अलग -अलग फायदे प्रदान करता है:

थर्मल स्थिरता: थर्मल विस्तार (8.3 × 10 °/° C) के कम गुणांक के साथ, हमारे निरीक्षण शासक 15 ° C -35 ° C तापमान में सटीकता को बनाए रखते हैं, जो कि स्टील रूलर के विपरीत फाउंड्रीज और मशीनिंग केंद्रों में आम सामान्य रूप से होते हैं, जो अप्रत्याशित रूप से विस्तार/अनुबंध करते हैं।
घर्षण प्रतिरोध: 320-ग्रिट ग्राउंड सतह (आरए .80.8μM) कास्टिंग रेत, धातु की छीलन, और शीतलक के साथ दैनिक संपर्क का सामना करता है, जो पहनने वाले खांचे से मुक्त होता है जो प्रति दिन 500+ इंजन ब्लॉक का निरीक्षण करने के लिए माप से समझौता कर सकता है।
कंपन भिगोना: पत्थर की प्राकृतिक दानेदार संरचना स्टील की तुलना में 40% अधिक कंपन को अवशोषित करती है, शोर मरने वाले वातावरण में भी स्थिर रीडिंग सुनिश्चित करती है जहां फर्श कंपन 50 हर्ट्ज तक पहुंचते हैं।

3। चरण-दर-चरण इंजन ब्लॉक निरीक्षण प्रक्रिया

भूतल की तैयारी: तेल और मलबे को हटाने के लिए Storaen के गैर-अपघर्षक कपड़े के साथ इंजन ब्लॉक डेक को साफ करें, यह सुनिश्चित करना कि निरीक्षण शासक पूर्ण संपर्क बनाता है।
स्क्वायरनेस मापन: एक्स और वाई कुल्हाड़ियों के साथ विचलन की जांच करने के लिए एक डायल संकेतक का उपयोग करते हुए, ब्लॉक डेक के पार 600 × 600 × 70 मिमी ग्रेड 00 शासक रखें। Storaen Rulers के पूरी तरह से लंबवत किनारों () 5 ") दोनों क्षैतिज और ऊर्ध्वाधर सतहों के लिए विश्वसनीय 90 ° संदर्भ सुनिश्चित करते हैं।
डेटा सत्यापन: IATF 16949- प्रमाणित सुविधाओं के लिए श्रव्य डेटा प्रदान करते हुए, शासक के पता लगाने योग्य अंशांकन प्रमाण पत्र (ISO 1101 अनुरूप) के खिलाफ परिणामों की तुलना करें।

4। मोटर वाहन उत्पादन में सिद्ध परिणाम

कम किया गया: Storaen निरीक्षण शासक का उपयोग करते हुए एक प्रमुख मोटर वाहन निर्माता ने इंजन ब्लॉक को 35%तक कम कर दिया, जो मशीनिंग प्रक्रिया में 0.03 मिमी/m वर्गता विचलन की पहचान करता है।

तेजी से चक्र समय: शासक का हल्का डिजाइन (600 × 600 मिमी के लिए 18kg) एकल-ऑपरेटर का उपयोग करने की अनुमति देता है, भारी स्टील टूल की तुलना में निरीक्षण समय को 20% तक काटता है।
लंबी अवधि की विश्वसनीयता: उच्च-मात्रा वाले संयंत्र में 3 साल के दैनिक उपयोग के बाद, स्टोनेन के शासक ने ± 3μm वर्गता को बनाए रखा, 2x द्वारा प्रतिस्पर्धी स्टील मॉडल को रेखांकित किया।

5। स्टॉरन के मोटर वाहन-विशिष्ट समाधान

कस्टम आकार: बड़े डीजल इंजन ब्लॉकों के लिए 1000 × 800 × 80 मिमी शासक की आवश्यकता है? हमारी OEM टीम 4-6 सप्ताह में bespoke डिजाइन प्रदान करती है, जिसमें 50 किलोग्राम+ ब्लॉक वेट को संभालने के लिए प्रबलित ठिकानों के साथ।
चुंबकीय सहायक उपकरण: वैकल्पिक चुंबकीय माउंट रोबोट निरीक्षण के दौरान शासक को लौह इंजन ब्लॉकों के लिए सुरक्षित करते हैं, स्वचालित गुणवत्ता नियंत्रण लाइनों में मानव त्रुटि को समाप्त करते हैं।
दोहरी प्रमाणन: सभी शासक GB/T 20428-2006 और VDA 6.5 मानकों दोनों से मिलते हैं, जो वैश्विक मोटर वाहन आपूर्ति श्रृंखलाओं के लिए आदर्श है।

इंजन ब्लॉक प्रिसिजन पर समझौता न करें-रोस्टोरन का निरीक्षण शासक यह सुनिश्चित करता है कि हर सतह आधुनिक इंजनों के लिए स्क्वैक्टनेस आवश्यकताओं को पूरा करती है, कॉम्पैक्ट गैसोलीन इकाइयों से लेकर भारी शुल्क वाले डीजल ब्लॉकों तक। बेजोड़ थर्मल स्थिरता, घर्षण प्रतिरोध और मोटर वाहन-विशिष्ट डिजाइनों के साथ, हमारे उपकरण आपको ऐसे इंजन बनाने में मदद करते हैं जो शिखर प्रदर्शन, विश्वसनीयता और अनुपालन प्रदान करते हैं। सख्त ऑटोमोटिव मानकों को मापने के लिए स्टॉरन पर भरोसा करें – सटीक निर्माण में, प्रत्येक माइक्रोन मायने रखता है।
