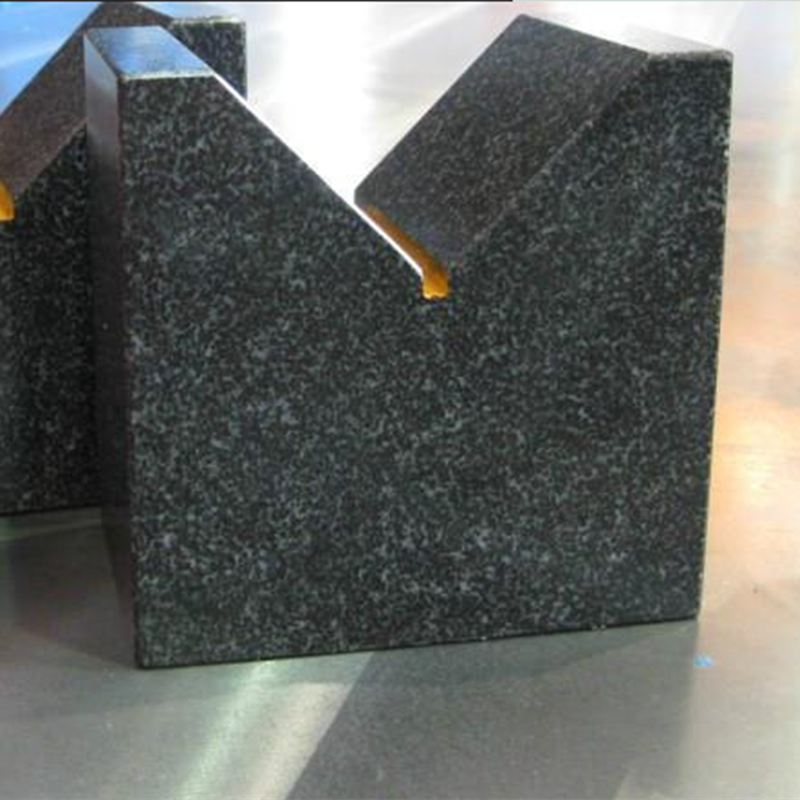

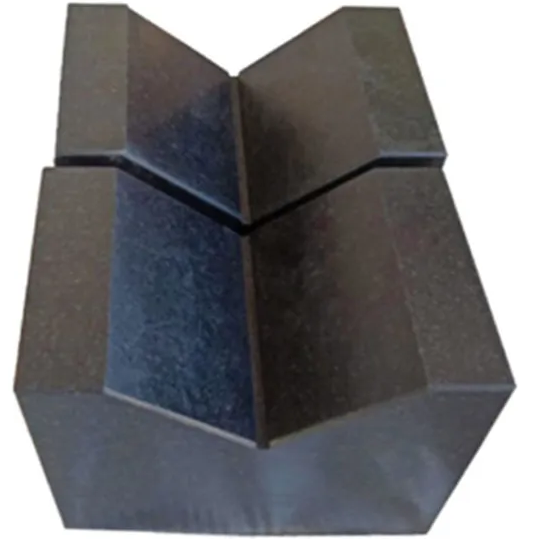

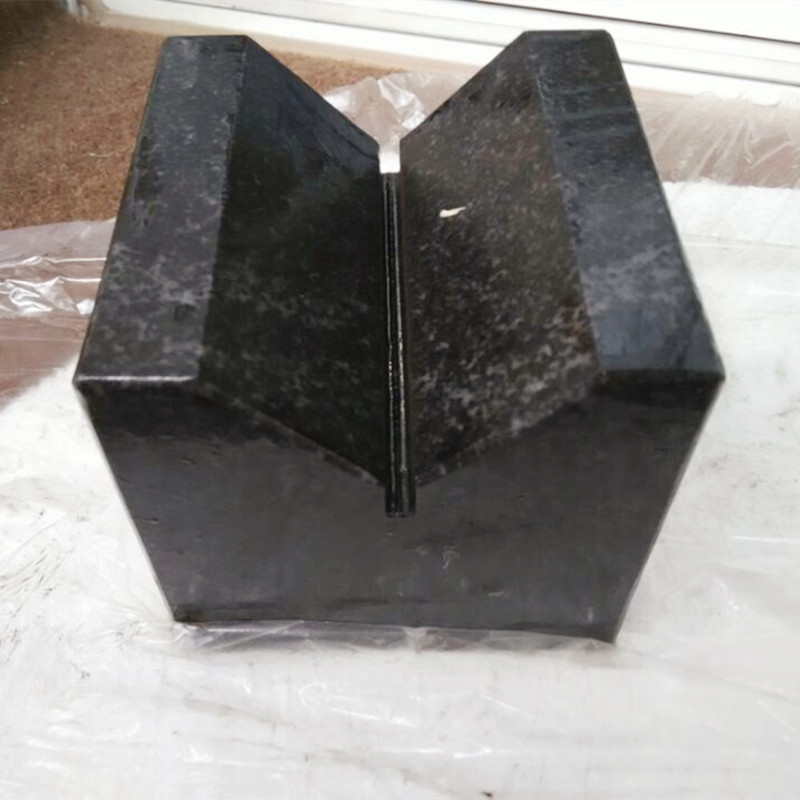

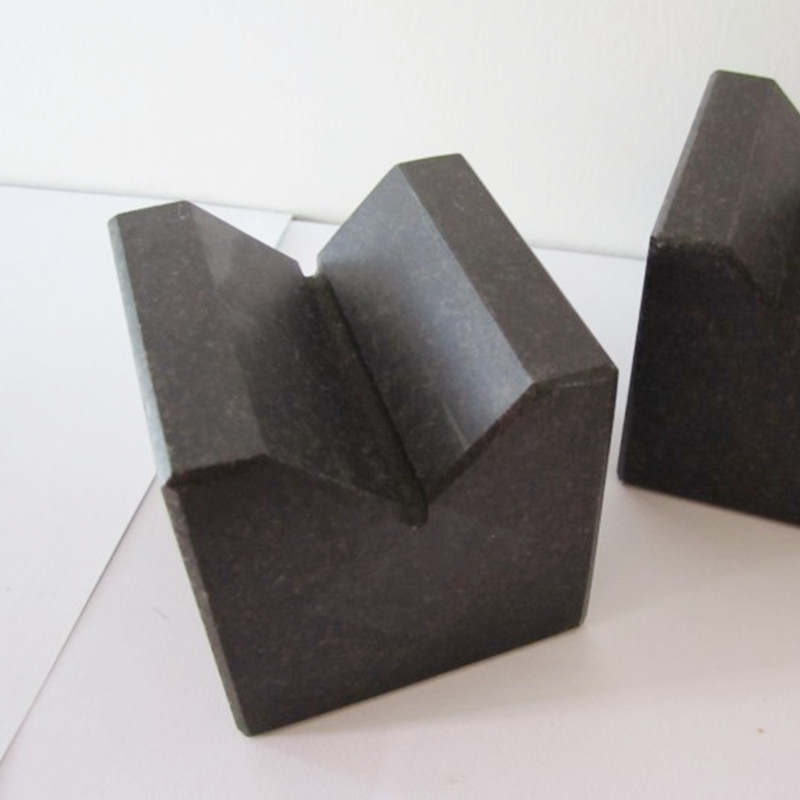

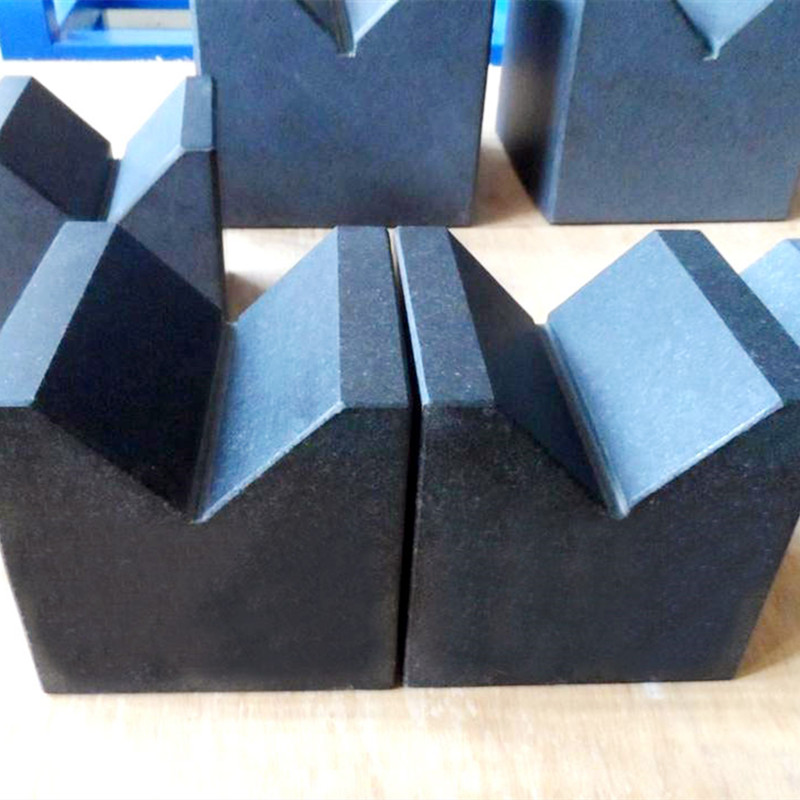

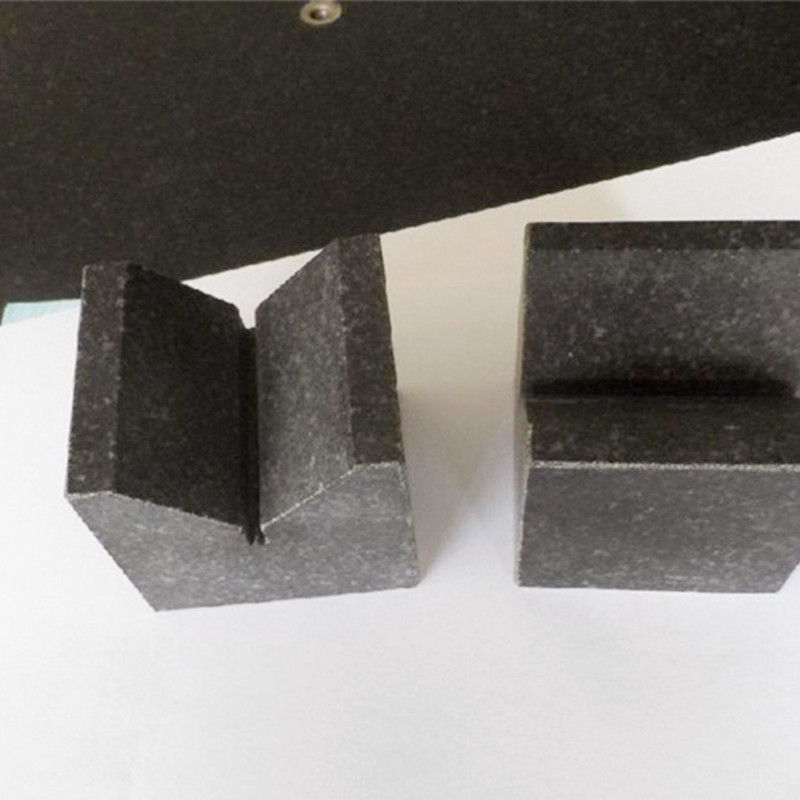

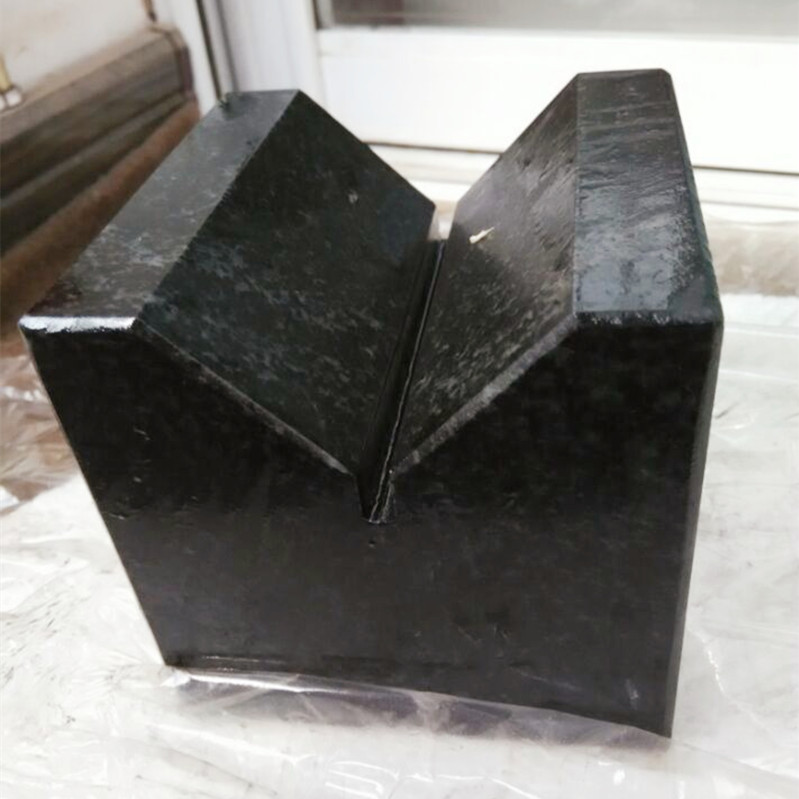

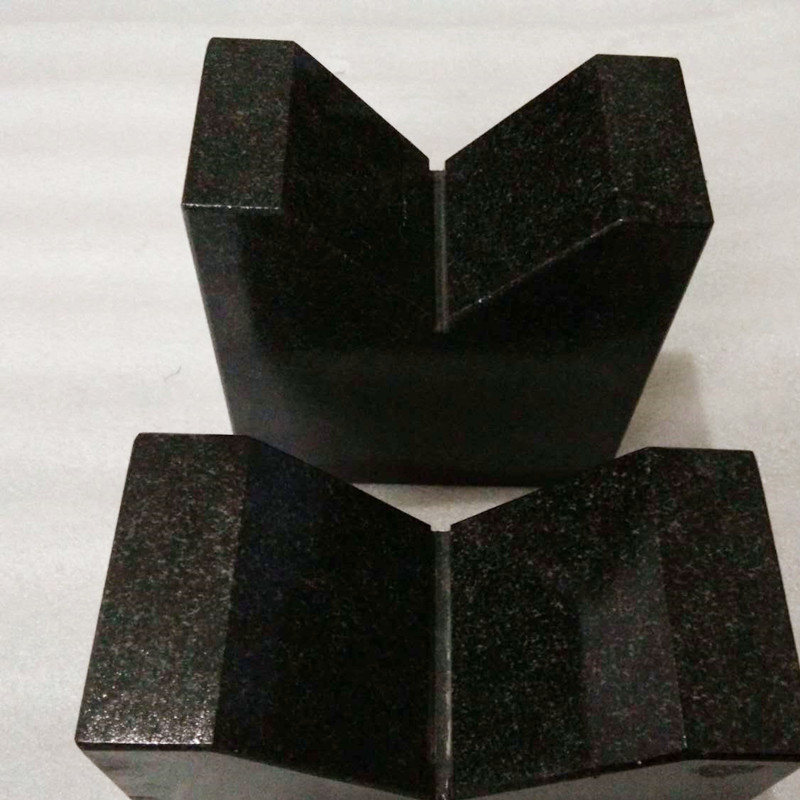

ग्रेनाइट वी-फ्रेम मार्बल वी-फ्रेम

वी-आकार का ग्रेनाइट फ्रेम यांत्रिक प्रसंस्करण और मैनुअल सटीक पीस के माध्यम से "जिनान किंग" प्राकृतिक ग्रेनाइट सामग्री से बना है। काली चमक, एकसमान संरचनात्मक बनावट, अच्छी स्थिरता, उच्च शक्ति, उच्च कठोरता, ग्रेनाइट वी-आकार का फ्रेम जैसे कि उच्च परिशुद्धता, कोई जंग, एसिड और क्षार प्रतिरोध, कोई चुंबकत्व, कोई विरूपण, और अच्छा पहनने के प्रतिरोध जैसे लाभ। यांत्रिक प्रसंस्करण और घटक निर्माण उद्योगों में निरीक्षण, माप, अंकन और स्थिति कार्य के लिए उपयुक्त है।

ग्रेनाइट मापने वाला उपकरण v आकार काला ब्लॉक

ग्रेनाइट वी-फ्रेम की परिशुद्धता: स्तर 000-1।

ग्रेनाइट वी ब्लॉक (वी फ्रेम) अनुप्रयोग: यांत्रिक प्रसंस्करण में शाफ्ट संरेखण

यांत्रिक प्रसंस्करण में, सटीक शाफ्ट संरेखण कंपन को कम करने, पहनने को कम करने और घूर्णन मशीनरी के इष्टतम प्रदर्शन को सुनिश्चित करने के लिए महत्वपूर्ण है। Storaen के ग्रेनाइट V ब्लॉक (v फ्रेम) इस चुनौती के लिए एक स्थिर, सटीक समाधान प्रदान करते हैं, जिनान किंग ग्रेनाइट के प्राकृतिक गुणों का लाभ उठाते हैं, जो उद्योगों में शाफ्ट संरेखण कार्यों में बेजोड़ सटीकता प्रदान करते हैं – मोटर वाहन निर्माण से लेकर एयरोस्पेस इंजीनियरिंग तक।

1। शाफ्ट संरेखण की नींव: क्यों ग्रेनाइट वी-फ्रेम एक्सेल

Storaen के ग्रेनाइट V ब्लॉक शाफ्ट संरेखण के लिए तीन मुख्य लाभ प्रदान करते हैं:

आयामी स्थिरता: जिनान किंग ग्रेनाइट (कठोरता) 70HS) थर्मल विस्तार (8.3 × 10⁻⁶/° C) का एक कम गुणांक समेटे हुए है, तापमान झूलों (10 ° C -40 ° C) में संरेखण सटीकता को बनाए रखता है। स्टील वी-ब्लॉक के विपरीत, जो अप्रत्याशित रूप से विस्तार/अनुबंध करते हैं, हमारे ग्रेनाइट फ्रेम शाफ्ट को ± 5μm/m के भीतर संरेखित करते हैं, यहां तक कि बिना कार्यशालाओं में भी।
कंपन भिगोना: पत्थर की दानेदार संरचना स्टील की तुलना में 60% अधिक कंपन को अवशोषित करती है, उच्च गति मशीनिंग के दौरान संरेखण को बनाए रखने के लिए महत्वपूर्ण है। एक 160 × 160 × 90 मिमी ग्रेनाइट वी फ्रेम 3000 आरपीएम पर 50 किग्रा शाफ्ट को घूर्णन करता है, टूल चैटर और सतह खुरदरापन (आरए .80.8μM) को कम करता है।
संक्षारण प्रतिरोध: स्वाभाविक रूप से शीतलक, तेल, और नमी के लिए प्रतिरक्षा, स्टोनेन ग्रेनाइट वी ब्लॉकों को शून्य जंग की रोकथाम की आवश्यकता होती है – कठोर मशीनिंग वातावरण के लिए आदर्श जहां स्टील के विकल्प महीनों के भीतर नीचा दिखाते हैं।

2। हर संरेखण की आवश्यकता के लिए सटीक ग्रेड

अपने आवेदन के लिए सही सटीकता स्तर चुनें:

ग्रेड 000 (± 2μM फ्लैटनेस): एयरोस्पेस घटक विनिर्माण में उपयोग किया जाता है, एक 100 × 100 × 63 मिमी ग्रेनाइट वी फ्रेम टाइटेनियम मिश्र धातु शाफ्ट को ASME B89.3.2 मानकों के लिए संरेखित करता है, जेट इंजन रोटर्स के लिए 5μm के भीतर संकेंद्रितता सुनिश्चित करता है – एरोडायनामिक ड्रैग को कम करने के लिए महत्वपूर्ण।
ग्रेड 0 (± 5μM फ्लैटनेस): ऑटोमोटिव पावरट्रेन असेंबली के लिए एकदम सही, एक 200 × 200 × 125 मिमी फ्रेम पोजिशन स्टील क्रैंकशाफ्ट ± 0.01 मिमी/एम समानांतरवाद के साथ, उच्च-हॉर्सपावर इंजनों में 30% तक असर पहनने को कम करता है।
ग्रेड 1 (± 10μM फ्लैटनेस): कन्वेयर रोलर संरेखण जैसे सामान्य औद्योगिक कार्यों को सूट करता है, जहां एक 300 × 300 × 150 मिमी ग्रेनाइट वी ब्लॉक मशीन बेड के लिए 90 ° शाफ्ट लंबवतता सुनिश्चित करता है, पैकेजिंग लाइनों में बेल्ट स्लिपेज को समाप्त करता है।

3। यांत्रिक प्रसंस्करण में प्रमुख अनुप्रयोग

CNC मशीन सेटअप: एक Storaen ग्रेनाइट V फ्रेम (ग्रेड 000, 63 × 63 × 90 मिमी) स्थापना के दौरान CNC खराद स्पिंडल शाफ्ट की सीधीता को सत्यापित करता है, यह सुनिश्चित करना कि उपकरण पथ चिकित्सा उपकरण घटकों की सटीक मशीनिंग के लिए ± 0.005 मिमी के भीतर रहे।
गियरबॉक्स असेंबली: भारी उपकरण निर्माण में, एक 160 × 160 × 90 मिमी ग्रेनाइट वी ब्लॉक 8μM के भीतर ग्रह गियर शाफ्ट को संरेखित करता है, शोर उत्सर्जन को कम करता है और निर्माण मशीनरी में 25% तक गियर जीवन का विस्तार करता है।
एयरोस्पेस इंजन परीक्षण: हमारे संक्षारण-प्रतिरोधी फ्रेम थकान परीक्षण के दौरान इनकॉन शाफ्ट का समर्थन करते हैं, बिना आयामी बहाव के 10,000+ लोड चक्रों के माध्यम से संरेखण बनाए रखते हैं-चरम परिस्थितियों में इंजन के प्रदर्शन को मान्य करने के लिए महत्वपूर्ण।

4। संरेखण उत्कृष्टता के लिए स्टोनेन की प्रतिबद्धता

प्रमाणित परिशुद्धता: प्रत्येक ग्रेनाइट वी ब्लॉक को लेजर इंटरफेरोमीटर का उपयोग करके कैलिब्रेट किया जाता है, जिसमें जीबी/टी 20428-2006 और आईएसओ 1101 मानकों के लिए प्रमाणीकरण प्रमाणन होता है, जो कठोर गुणवत्ता ऑडिट के अनुपालन को सुनिश्चित करता है।
कस्टम समाधान: स्वचालित विधानसभा लाइनों के लिए recessed बढ़ते छेद के साथ 500 × 500 × 200 मिमी फ्रेम की आवश्यकता है? हमारी OEM टीम 4-6 सप्ताह में bespoke डिजाइन प्रदान करती है, जो आपके अद्वितीय शाफ्ट संरेखण आवश्यकताओं के लिए अनुकूलित है।
दीर्घायु गारंटी: सतह के पहनने या आयामी परिवर्तन के खिलाफ 2 साल की वारंटी द्वारा समर्थित, हमारे ग्रेनाइट वी फ्रेम्स 5x द्वारा स्टील के विकल्प को फ्रेम करते हैं, अपने जीवनकाल में $ 1,500+ प्रति उपकरण की कुल लागत बचत प्रदान करते हैं।

Storaen के ग्रेनाइट V ब्लॉकों को मौका देने के लिए शाफ्ट संरेखण को न छोड़ें, जो कि आधुनिक यांत्रिक प्रसंस्करण की मांग को पूरा करने के लिए स्थिरता, सटीकता और स्थायित्व प्रदान करने के लिए है। चाहे सीएनसी मशीनों को कैलिब्रेट करना, गियरबॉक्स को असेंबल करना, या एयरोस्पेस इंजन का परीक्षण करना, हमारे ग्रेनाइट वी फ्रेम सुनिश्चित करते हैं कि प्रत्येक शाफ्ट को पूर्णता से संरेखित किया जाता है, डाउनटाइम को कम से कम किया जाता है, अपशिष्ट को कम किया जाता है, और अपने तैयार उत्पादों की गुणवत्ता को बढ़ाया जाता है। आज ग्रेनाइट वी फ्रेम की हमारी सीमा का अन्वेषण करें और पत्थर-इंजीनियर सटीकता के अंतर का अनुभव करें।

ग्रेनाइट वी ब्लॉक (वी-फ्रेम) देखभाल: सफाई और भंडारण सर्वोत्तम अभ्यास

उचित रखरखाव आपके ग्रेनाइट वी ब्लॉक (वी-फ्रेम) की सटीकता और दीर्घायु को संरक्षित करने के लिए महत्वपूर्ण है। स्टोनेन के प्रीमियम ग्रेनाइट वी-फ्रेम्स, जो जिनान किंग ग्रेनाइट से तैयार किए गए हैं, न्यूनतम रखरखाव के लिए इंजीनियर हैं-लेकिन इन सर्वोत्तम प्रथाओं के बाद वे यह सुनिश्चित करते हैं कि वे दशकों तक सटीक और क्षति-मुक्त रहें, यहां तक कि कठोर औद्योगिक वातावरण में भी।

1। दैनिक सफाई: संदूषक को धीरे से हटा दें

ग्रेनाइट की गैर-झरझरा सतह अधिकांश दूषित पदार्थों का विरोध करती है, लेकिन नियमित सफाई अवशेष बिल्डअप को रोकती है जो संरेखण को प्रभावित कर सकती है:
आवश्यक उपकरण: सॉफ्ट माइक्रोफाइबर क्लॉथ, पीएच-न्यूट्रल क्लीनर (जैसे, स्टोनेन के ग्रेनाइट केयर सॉल्यूशन), और जिद्दी मलबे के लिए एक रबर स्क्वीज।

क्रमशः:

ढीली धूल या धातु की छीलनों को हटाने के लिए एक सूखे कपड़े के साथ वी-फ्रेम की सतह को पोंछें-ग्रेड 000 ग्रेनाइट वी ब्लॉकों के ± 2μm फ्लैटनेस को बनाए रखने के लिए महत्वपूर्ण।
क्लीनर (डिस्टिल्ड पानी के साथ 1:10) को पतला करें और एक नम कपड़े पर लागू करें, धीरे से तेल या शीतलक दागों को स्क्रबिंग करें। कभी भी अम्लीय/क्षारीय सॉल्वैंट्स का उपयोग न करें – वे समय के साथ ग्रेनाइट की सतह को खोद सकते हैं।
एक लिंट-मुक्त कपड़े के साथ अच्छी तरह से सूखा, यह सुनिश्चित करना कि कोई नमी वी-खांचे में नहीं रहती है जहां शाफ्ट संपर्क बनाते हैं।

प्रो टिप: भारी मशीनिंग वातावरण के लिए, 320-ग्रिट ग्राउंड सतह (आरए .80.8μM) को खरोंचने से अपघर्षक कणों (जैसे, एल्यूमीनियम ऑक्साइड) को रोकने के लिए प्रत्येक पारी के बाद साफ करें।

2। भंडारण रणनीतियाँ: प्रभाव और तापमान बदलावों से बचाएं

आयामी स्थिरता बनाए रखने और वी-ग्रूव किनारों की रक्षा करने के लिए अपने ग्रेनाइट वी ब्लॉकों को स्टोर करें:

अल्पकालिक भंडारण):

स्वच्छ कार्यशाला बेंचों पर एक कंपन-नमी रबर चटाई (5 मिमी मोटाई) पर रखें, अन्य उपकरणों से 100 मिमी निकासी सुनिश्चित करें। Storaen के 160 × 160 × 90 मिमी वी-फ्रेम्स, वजन 18 किग्रा, पास के मिलिंग संचालन के दौरान भी सुरक्षित रूप से रहते हैं।

दीर्घकालिक भंडारण):

एसिड-मुक्त टिशू पेपर या एंटी-स्टैटिक बबल रैप में लपेटें आर्द्रता से ढाल (आदर्श आरएच: 40%-60%)।
फोम के साथ एक फ्लैट शेल्फ पर क्षैतिज रूप से स्टोर करें, वी-ग्रूव और बेस के तहत समर्थन करता है, 0.05 मिमी/एम एसएजी को रोकने के लिए समान रूप से वजन वितरित करता है जो असमर्थित फ्रेम में हो सकता है।
20 ° C ° 2 ° C पर भंडारण का तापमान बनाए रखें- जीनन किंग ग्रेनाइट के कम थर्मल विस्तार (8.3 × 10⁻⁶/° C) का अर्थ है, युद्ध करने का न्यूनतम जोखिम, लेकिन चरम उतार -चढ़ाव अंशांकन स्थिरता को प्रभावित कर सकते हैं।

बचें: हैंगिंग या वर्टिकल स्टोरेज, जो वी-ग्रूव किनारों पर जोर दे सकता है-स्टोरान ने सभी ग्रेनाइट वी ब्लॉक को क्षैतिज स्थिरता के लिए डिज़ाइन किया, जिसमें सुरक्षित शेल्फ प्लेसमेंट के लिए प्रबलित आधार सतहों के साथ।

3। रखरखाव करते हैं

करना:

10x मैग्नीफायर का उपयोग करके माइनर चिप्स (.50.5 मिमी) के लिए त्रैमासिक निरीक्षण करें-रोस्टोरन क्षतिग्रस्त फ्रेम के लिए साइट पर पुनरुत्थान की पेशकश करता है, मूल ग्रेड के लिए फ्लैटनेस को बहाल करता है।
GB/T 20428-2006 के अनुपालन को सत्यापित करने के लिए सालाना Storaen की प्रमाणित अंशांकन सेवा का उपयोग करें, यह सुनिश्चित करने के लिए कि आपके ग्रेनाइट V ब्लॉक अपने कारखाने-परीक्षण की सटीकता को बनाए रखते हैं।

नहीं:

वी-फ्रेम को ड्रॉप या स्ट्राइक-यहां तक कि 1 किलो का प्रभाव वी-ग्रूव एज को चिपक सकता है, जो शाफ्ट संरेखण को 15μm तक प्रभावित करता है।
चुंबकीय उपकरणों के साथ स्टोर- ग्रैनाइट की गैर-चुंबकीय संपत्ति () 3μT) चुंबकीय क्षेत्र के वातावरण के लिए आदर्श है, लेकिन आस-पास के मैग्नेट मलबे को आकर्षित कर सकते हैं जो सतह को खरोंचता है।

4। Storaen की देखभाल-संवर्धित डिजाइन सुविधाएँ

हमारे ग्रेनाइट वी ब्लॉक आसान रखरखाव के लिए बनाए गए हैं:

गोल किनारों: सभी कोनों पर 3 मिमी chamfers हैंडलिंग के दौरान चिप जोखिम को कम करते हैं, तेज-धार वाले विकल्पों के साथ एक सामान्य मुद्दा।
एंटी-स्टैटिक कोटिंग (वैकल्पिक): इलेक्ट्रॉनिक्स विनिर्माण के लिए, 5μM प्रवाहकीय कोटिंग के साथ वी-फ्रेम चुनें जो धूल के कणों को पीछे हटाता है, क्लीनरूम वातावरण में सटीक शाफ्ट संरेखण के लिए महत्वपूर्ण है।
कस्टम स्टोरेज केस: CNC-CUT आवेषण के साथ एक फोम-लाइनेड हार्डवुड केस (सभी आकारों के लिए उपलब्ध) ऑर्डर करें जो वी-ग्रूव और बेस को पालते हैं, सुविधाओं के बीच परिवहन के दौरान आपके निवेश की रक्षा करते हैं।

अपने Storaen ग्रेनाइट v ब्लॉक की देखभाल इन प्रथाओं के साथ सरल है-धीरे से, चालाकी से संग्रहीत करें, और हमारे रखरखाव के अनुकूल डिजाइनों का लाभ उठाएं। उनकी प्राकृतिक स्थिरता और सटीकता की रक्षा करके, आप सुनिश्चित करते हैं कि हर शाफ्ट संरेखण कार्य उच्चतम औद्योगिक मानकों को पूरा करता है, मोटर वाहन विधानसभा से लेकर एयरोस्पेस मेट्रोलॉजी तक। वी-फ्रेम्स को वितरित करने के लिए स्टॉरन की इंजीनियरिंग में विश्वास करें जो समय की कसौटी पर खड़े होते हैं-क्योंकि सटीक गैर-परक्राम्य होने पर उचित देखभाल जटिल नहीं होनी चाहिए।
