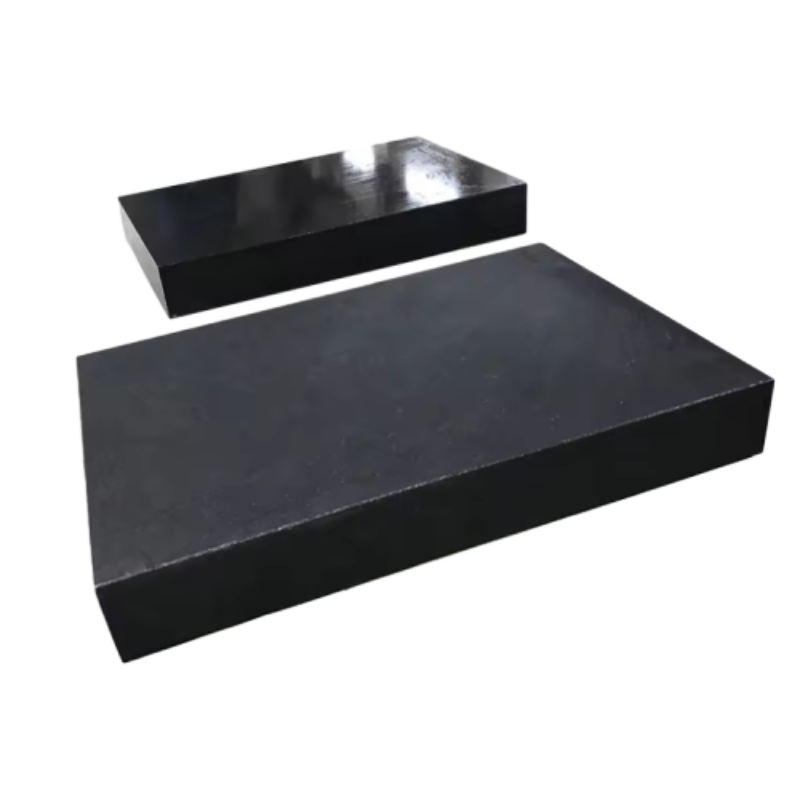

ग्रेनाइट निरीक्षण सतह प्लेट

एक ग्रेनाइट प्लेटफॉर्म एक प्लेटफ़ॉर्म उत्पाद है जो मशीन टूल्स द्वारा संसाधित ग्रेनाइट से बना है और मैन्युअल रूप से एक निरंतर तापमान कक्ष में जमीन है, जिसमें उच्च फ्लैटनेस सटीकता है।

ग्रेनाइट प्लेटफॉर्म के भौतिक पैरामीटर:

विशिष्ट गुरुत्व: 2970-3070kg/m3;

संपीड़ित शक्ति: 245-254 किग्रा/मी

m2;

लोचदार पहनने: 1.27-1.47N/mm2;

रैखिक विस्तार गुणांक: 4.6 × 10-6/℃;

0.13 की जल अवशोषण दर;

HS70 या उससे ऊपर की कठोर कठोरता।

ग्रेनाइट प्लेटफार्मों की सटीकता कच्चा लोहे के प्लेटफार्मों की तुलना में बहुत अधिक है। ऐसा इसलिए है क्योंकि ग्रेनाइट ने दीर्घकालिक उम्र बढ़ने का उपचार किया है और अब आंतरिक तनाव नहीं है। 000, 00, 0 और 1 की सटीकता स्तर प्रसंस्करण उद्यमों में अंकन और निरीक्षण के लिए आदर्श उपकरण हैं।

मूल स्थान ： हेबेई, चीन

1 साल की वॉरंटी

अनुकूलित समर्थन ： OEM, ODM, OBM

ब्रांड का नाम: स्टॉरन

मॉडल संख्या ： 1006

सामग्री ： ग्रेनाइट

रंग ： खाली

विनिर्देश ： 200×200 मिमी -3000×5000 मिमी या कस्टमाइज़ करें

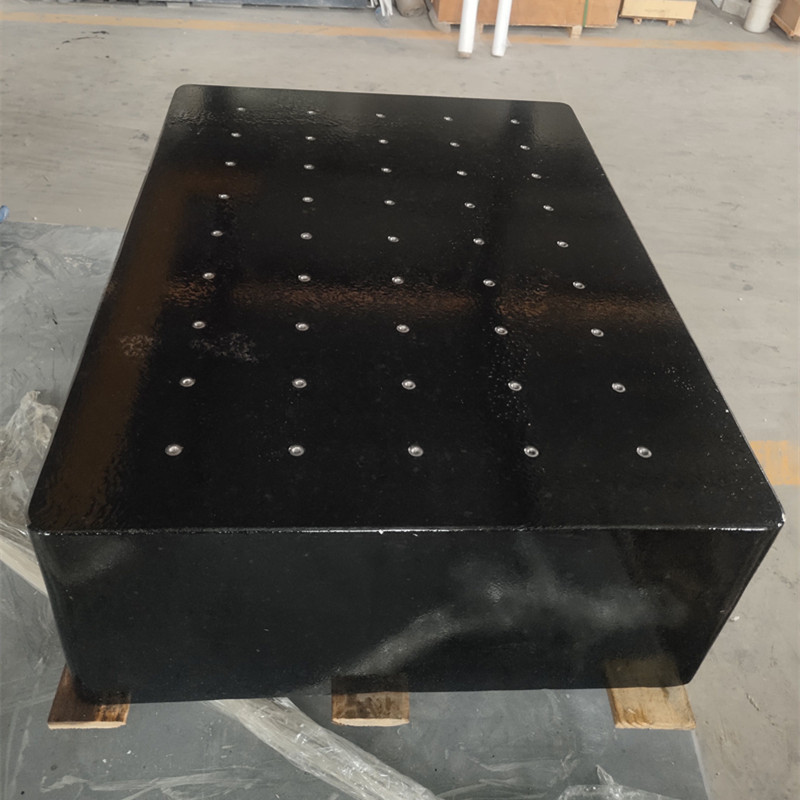

सतह ： फ्लैट, टैप किए गए छेद, टी-स्लॉट्स, आदि।

काम करने की सतह की कठोरता ： HS70

भूतल उपचार ： ग्राउंड फिनिश

सटीक ग्रेड ： 0-2

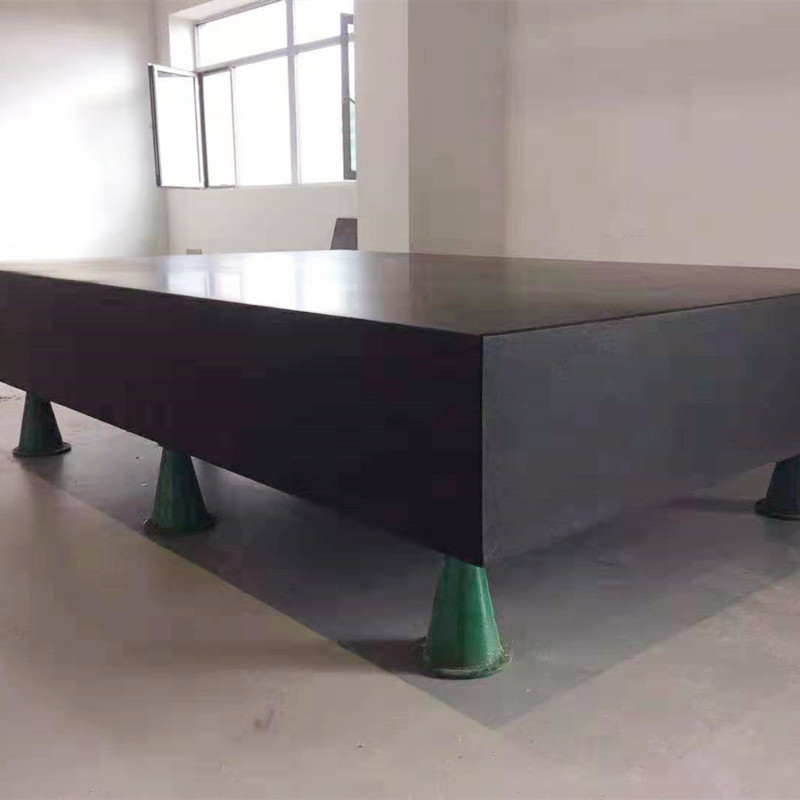

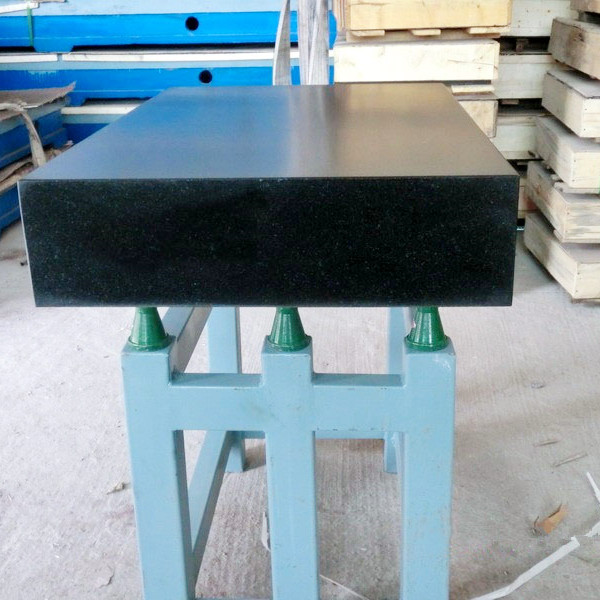

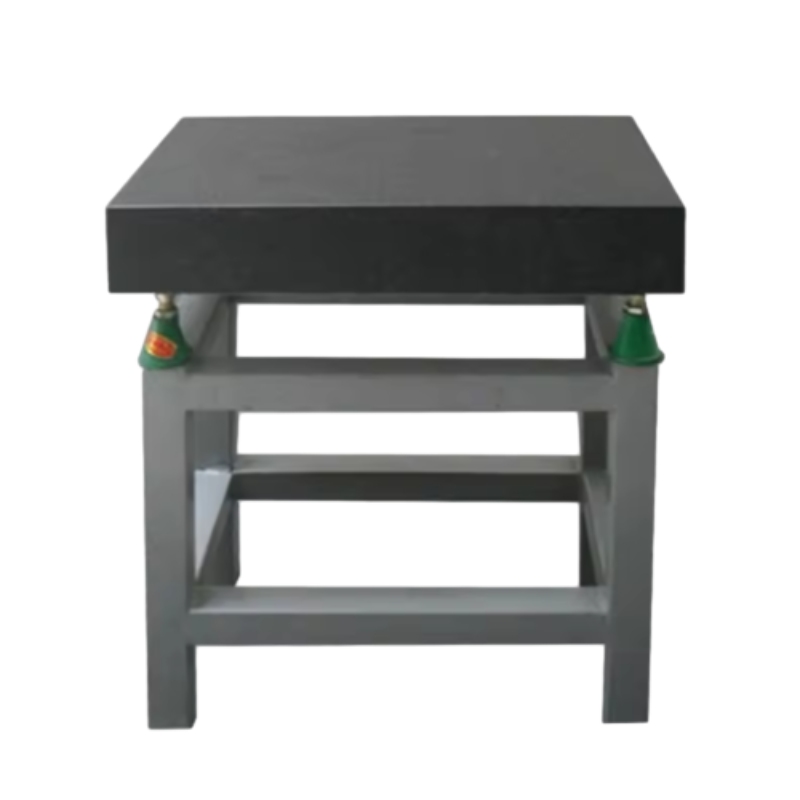

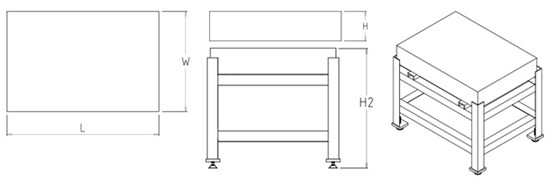

स्टैंड ： उपलब्ध है

पैकेजिंग ： पी लिववुड बॉक्स

उपयोग ： प्रिसिजन गेजिंग, निरीक्षण, लेआउट, टी और मार्किंग के उद्देश्य

पैकेजिंग विवरण ： प्लाईवुड बॉक्स

आपूर्ति क्षमता: 20000 टुकड़े/टुकड़े प्रति वर्ष

समय सीमा:

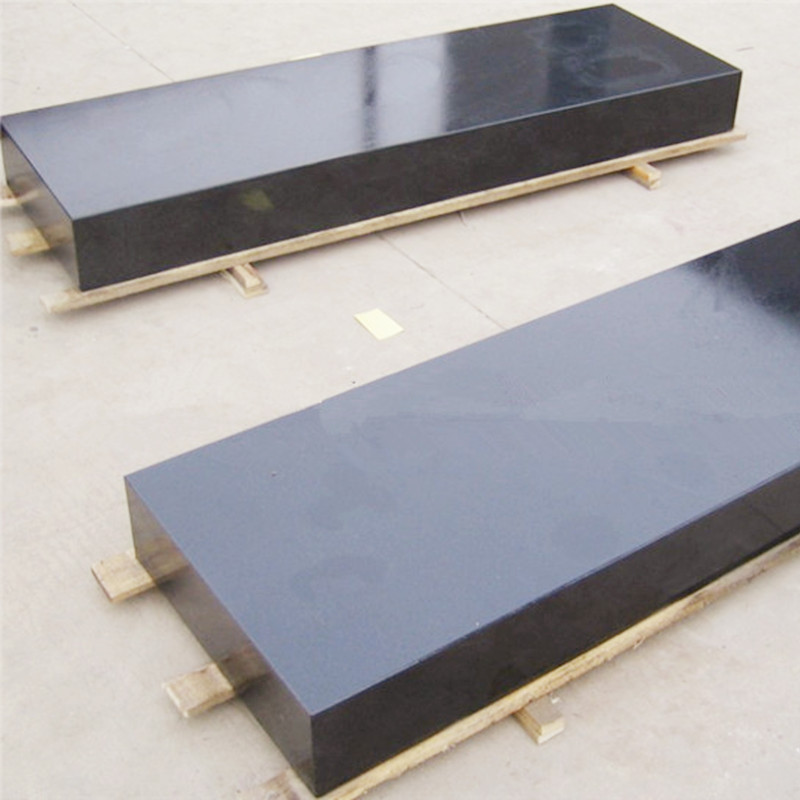

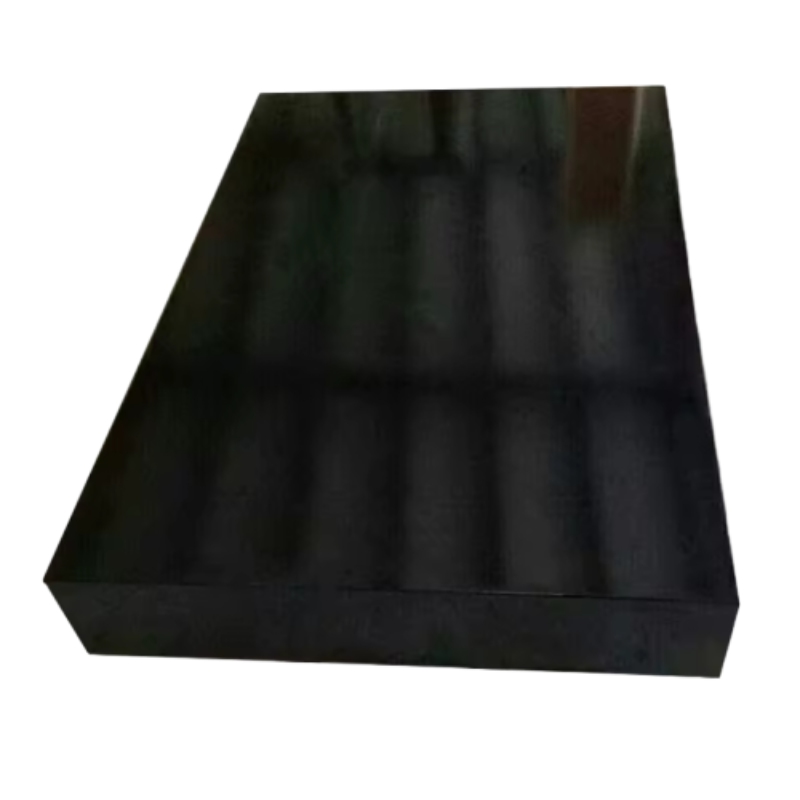

ग्रेनाइट सतह प्लेट:

ग्रेनाइट की सतह की प्लेटें उनके जंग-कम गुणों के कारण सबसे अच्छी तरह से जानी जाती हैं। ग्रेनाइट सतह प्लेटों की कठोरता भी अधिक है

कच्चा लोहा की सतह की प्लेटों की तुलना में। वे सटीक गेजिंग, निरीक्षण, लेआउट और अंकन उद्देश्यों के लिए बेतहाशा उपयोग किए जाते हैं और

प्रयोगशालाओं, इंजीनियरिंग उद्योगों और कार्यशालाओं द्वारा पसंद किया गया।

सामग्री: ग्रेनाइट

विशिष्टता: 1000×750 मिमी -3000×4000 मिमी या अनुकूलित करें

सतह: फ्लैट, टैप किए गए छेद, टी-स्लॉट्स, आदि।

काम करने की सतह की कठोरता: HS70

भूतल उपचार: ग्राउंड फिनिश

परिशुद्धता ग्रेड: 0-2

पैकेजिंग: प्लाईवुड बॉक्स

सटीक माप के लिए ग्रेनाइट की सतह की प्लेटें क्यों आवश्यक हैं

सटीक माप के दायरे में, ग्रेनाइट की सतह की प्लेटें गुणवत्ता नियंत्रण और इंजीनियरिंग अनुप्रयोगों के लिए एक अपरिहार्य उपकरण के रूप में खड़ी हैं। उनके अद्वितीय गुण उन्हें सटीक इंजीनियरों, मशीनिस्टों और गुणवत्ता आश्वासन पेशेवरों के बीच पसंदीदा विकल्प बनाते हैं।

ग्रेनाइट की सतह की प्लेटों को प्राकृतिक ग्रेनाइट से तैयार किया जाता है, जो उनकी असाधारण कठोरता, स्थिरता और विरूपण के प्रतिरोध के लिए जाना जाता है। यह ठोस नींव सटीक माप के लिए अनुमति देता है, क्योंकि यह एक सपाट, स्थिर संदर्भ सतह प्रदान करता है। अन्य सामग्रियों के विपरीत, ग्रेनाइट समय के साथ आकृति या बदल नहीं जाता है, यह सुनिश्चित करता है कि माप सुसंगत और विश्वसनीय रहें।

ग्रेनाइट सतह प्लेटों के महत्वपूर्ण लाभों में से एक बार -बार उपयोग से पहनने और आंसू का सामना करने की उनकी क्षमता है। यह स्थायित्व औद्योगिक सेटिंग्स में महत्वपूर्ण है जहां परिशुद्धता सर्वोपरि है। इसके अलावा, ग्रेनाइट रासायनिक रूप से प्रतिरोधी है, जिससे यह अपनी अखंडता को खोए बिना तेलों, सॉल्वैंट्स और अन्य दूषित पदार्थों के संपर्क में आने की अनुमति देता है। यह विशेषता एक स्वच्छ कार्यक्षेत्र बनाए रखने और यह सुनिश्चित करने में महत्वपूर्ण है कि माप उपकरण अप्रकाशित रहे।

इसके अलावा, ग्रेनाइट सतह प्लेट विभिन्न आकारों और विन्यासों में आती हैं, विभिन्न अनुप्रयोगों के लिए खानपान। चाहे मशीनीकृत भागों का निरीक्षण करने, उपकरणों को संरेखित करने, या जटिल असेंबली कार्यों का संचालन करने के लिए उपयोग किया जाता है, ये प्लेटें विभिन्न सटीक माप आवश्यकताओं के लिए एक बहुमुखी समाधान प्रदान करती हैं। उनकी चिकनी सतह को आसानी से साफ और बनाए रखा जा सकता है, उनकी दीर्घकालिक प्रयोज्य और सटीकता में योगदान दिया जा सकता है।

अंत में, ग्रेनाइट सतह प्लेटें उच्च-सटीक माप की आवश्यकता वाले किसी भी ऑपरेशन के लिए आवश्यक हैं। उनके स्थायित्व, स्थिरता और पर्यावरणीय कारकों के लिए प्रतिरोध उन्हें विविध क्षेत्रों में पेशेवरों के लिए आदर्श विकल्प बनाते हैं। एक ग्रेनाइट सतह प्लेट में निवेश न केवल माप सटीकता को बढ़ाता है, बल्कि आपके उपकरणों और उपकरणों की दीर्घायु भी सुनिश्चित करता है, जिससे यह किसी भी गुणवत्ता-केंद्रित संगठन के लिए एक बुद्धिमान विकल्प बन जाता है।

आधुनिक सीएनसी मशीनिंग में ग्रेनाइट सतह प्लेटों की भूमिका

आधुनिक सीएनसी (कंप्यूटर संख्यात्मक नियंत्रण) मशीनिंग के दायरे में, परिशुद्धता सर्वोपरि है। इस सटीकता को सुविधाजनक बनाने वाले विभिन्न उपकरणों में, ग्रेनाइट की सतह की प्लेटें मशीनिंग प्रक्रिया की आधारशिला के रूप में बाहर खड़ी हैं। सीएनसी मशीनिंग में उनकी भूमिका महत्वपूर्ण और बहुमुखी दोनों है, एक स्थिर नींव प्रदान करती है जो इष्टतम प्रदर्शन सुनिश्चित करती है।

ग्रेनाइट की सतह की प्लेटें उनकी असाधारण कठोरता और स्थिरता के लिए बेशकीमती हैं। प्राकृतिक ग्रेनाइट से निर्मित, ये प्लेटें एक सपाट और कठोर सतह प्रदान करती हैं जो मशीनीकृत भागों को मापने और निरीक्षण करने के लिए आवश्यक है। ग्रेनाइट के अक्रिय गुण भी तापमान में उतार -चढ़ाव के प्रभावों को कम करते हैं, यह सुनिश्चित करते हैं कि समय के साथ सटीक माप सुसंगत रहें। यह स्थिरता सीएनसी मशीनिंग वातावरण में महत्वपूर्ण है, जहां भी मामूली विचलन अंतिम उत्पाद में महत्वपूर्ण त्रुटियों को जन्म दे सकता है।

इसके अलावा, ग्रेनाइट की सतह की प्लेटें उच्च पहनने के प्रतिरोध से सुसज्जित हैं, जिससे वे विनिर्माण सेटिंग्स में दैनिक उपयोग की कठोरता का सामना कर सकते हैं। अन्य सामग्रियों के विपरीत, ग्रेनाइट दबाव में विकृत नहीं होता है, भारी भार के तहत भी इसकी सपाटता और सटीकता को संरक्षित करता है। इसके अतिरिक्त, उनकी गैर-झरझरा प्रकृति आसान सफाई और रखरखाव में सहायता करती है, आगे उनकी लंबी उम्र में योगदान देती है।

सीएनसी मशीनिंग में, ग्रेनाइट की सतह की प्लेटें न केवल मशीनिंग के दौरान वर्कपीस को संरेखित करने और समर्थन करने के लिए, बल्कि सटीक माप के लिए भी आवश्यक उपकरण के रूप में काम करती हैं। सीएनसी मशीनों को कैलिब्रेट करते समय ये प्लेटें महत्वपूर्ण हैं, क्योंकि वे यह सुनिश्चित करने के लिए विश्वसनीय संदर्भ बिंदु प्रदान करते हैं कि प्रत्येक घटक को सही ढंग से संसाधित किया जाता है।

अंत में, आधुनिक सीएनसी मशीनिंग में ग्रेनाइट सतह प्लेटों की भूमिका को कम नहीं किया जा सकता है। वे आवश्यक स्थिरता, स्थायित्व और सटीकता प्रदान करते हैं जो उच्च गुणवत्ता वाली मशीनिंग प्रक्रियाओं के लिए महत्वपूर्ण हैं। जैसे -जैसे उद्योग विकसित होता जा रहा है, ग्रेनाइट सतह प्लेटों पर निर्भरता विनिर्माण उत्कृष्टता को प्राप्त करने में एक महत्वपूर्ण घटक रहेगी।

ग्रेनाइट निरीक्षण सतह प्लेटों के भौतिक गुण और भौतिक लाभ

स्टोनेन की ग्रेनाइट सतह प्लेटों को औद्योगिक माप की नींव के रूप में बेजोड़ स्थिरता और सटीकता प्रदान करने के लिए इंजीनियर किया जाता है, जो मेट्रोलॉजी में बेंचमार्क सेट करने के लिए प्राकृतिक ग्रेनाइट के अद्वितीय भौतिक गुणों का लाभ उठाता है। सटीक ग्रेनाइट सतह प्लेटों और ग्रेनाइट निरीक्षण तालिकाओं के एक विश्वसनीय प्रदाता के रूप में, हम सीएनसी मशीनिंग कार्यशालाओं से लेकर एयरोस्पेस अंशांकन प्रयोगशालाओं तक, वातावरण की मांग करने वाले वातावरण में उन समाधानों की पेशकश करते हैं।

बेजोड़ स्थिरता के लिए भूवैज्ञानिक आधार

आग्नेय चट्टान से अरबों वर्षों में गठित मुख्य रूप से पाइरोक्सिन और प्लाजियोक्लेज़ से बने, हमारी ग्रेनाइट सतह प्लेटों में एक घनी, समान क्रिस्टलीय संरचना (अनाज का आकार .50.5 मिमी) है जो आंतरिक तनावों को समाप्त करता है – धातु के विकल्पों पर एक महत्वपूर्ण लाभ युद्ध या क्षरण के लिए प्रवण। इस प्राकृतिक रचना के परिणामस्वरूप न्यूनतम छिद्र के साथ एक शानदार सुसंगत काली सतह होती है, जो सतह प्लेट अंशांकन और आयामी निरीक्षण के लिए एक आदर्श फ्लैट संदर्भ प्रदान करती है जहां माइक्रोन-स्तरीय सटीकता गैर-परक्राम्य है।

भारी शुल्क के उपयोग के लिए निर्मित यांत्रिक गुण

हमारे ग्रेनाइट निरीक्षण तालिकाओं की भौतिक गुण औद्योगिक कठोरता के लिए अनुकूलित हैं:

उच्च लोड-असर क्षमता: 2970 किग्रा/m and के घनत्व के साथ और 245 MPa की संपीड़ित शक्ति के साथ, ये प्लेटें विकृति के बिना 5000 किग्रा/m ks तक स्थैतिक भार का सामना करती हैं-मॉड्यूलर वेल्डिंग टेबल सेटअप या CNC मशीन अंशांकन के दौरान भारी घटकों का समर्थन करने के लिए सही।
असाधारण कठोरता: 70+ की एक किनारे की कठोरता लगातार गेज या स्थिरता संपर्क से खरोंच और इंडेंटेशन को प्रभावित करती है, यह सुनिश्चित करना कि सतह दोषों से मुक्त बनी रहे जो उपयोग के दशकों में माप अखंडता से समझौता कर सकते हैं।
कंपन भिगोना: दानेदार माइक्रोस्ट्रक्चर कच्चा लोहा की तुलना में 80% अधिक कंपन को अवशोषित करता है, आसन्न मशीनरी से हस्तक्षेप को कम करता है – समन्वय मापने वाली मशीन (सीएमएम) संरेखण जैसे सटीक कार्यों के लिए एक आवश्यक विशेषता।

लगातार सटीकता के लिए पर्यावरणीय लचीलापन

बिक्री के लिए Storaen की ग्रेनाइट सतह प्लेटें चुनौतीपूर्ण परिस्थितियों में धन्यवाद के लिए धन्यवाद:

थर्मल स्थिरता: रैखिक विस्तार का एक कम गुणांक (4.6 × 10⁻⁶/° C) तापमान सीमाओं (10-30 ° C) में न्यूनतम आयामी परिवर्तन सुनिश्चित करता है, बिना शर्त कार्यशालाओं में थर्मल उतार -चढ़ाव के कारण होने वाली त्रुटियों को कम करता है।
संक्षारण प्रतिरोध: केवल 0.13%की जल अवशोषण दर के साथ, गैर-छिद्रपूर्ण सतह तेल, शीतलक, और नमी को स्टील प्लेटों में जंग या रासायनिक गिरावट को अलग करने से अलग होता है।
शून्य चुंबकीय पारगम्यता: गैर-चुंबकीय गुण इन प्लेटों को उन उद्योगों के लिए आदर्श बनाते हैं जहां विद्युत चुम्बकीय हस्तक्षेप सेंसर-आधारित माप को तिरछा कर सकता है, जैसे कि अर्धचालक विनिर्माण या चिकित्सा उपकरण परीक्षण।

व्यावहारिक उपयोग के लिए डिजाइन उत्कृष्टता

प्राकृतिक भौतिक लाभों से परे, हमारी प्लेटों में सटीक-मशीनी विवरण हैं:

सरफेस फिनिश: आरए .80.8μM का एक ग्राउंड फिनिश डायल संकेतक, ऊंचाई गेज और अन्य मेट्रोलॉजी टूल के लिए इष्टतम संपर्क प्रदान करता है, 000-ग्रेड प्लेटों के लिए ± 2μM के भीतर दोहराने योग्य परिणाम सुनिश्चित करता है।
मॉड्यूलर संगतता: मानक आकार (200 × 200 मिमी से 3000 × 5000 मिमी) और वैकल्पिक टी-स्लॉट या बढ़ते छेद मॉड्यूलर वेल्डिंग टेबल या कस्टम फिक्स्चर के साथ सहज एकीकरण को सक्षम करते हैं, उत्पादन और निरीक्षण वर्कफ़्लोज़ में बहुमुखी प्रतिभा को बढ़ाते हैं।

सामग्री-चालित परिशुद्धता के लिए स्टॉरन पर भरोसा करें

जब सटीकता और दीर्घायु गैर-परक्राम्य होते हैं, तो स्टॉरेन की ग्रेनाइट सतह प्लेटें आपकी मेट्रोलॉजी प्रक्रियाओं को ऊंचा करने के लिए आवश्यक प्राकृतिक और इंजीनियर लाभ प्रदान करती हैं। चाहे सतह प्लेट अंशांकन के लिए एक मानक के रूप में उपयोग किया जाता है, एयरोस्पेस घटक निरीक्षण के लिए एक स्थिर मंच, या भारी शुल्क वेल्डिंग सेटअप के लिए एक टिकाऊ आधार, हमारे समाधान औद्योगिक-ग्रेड डिजाइन के साथ भूवैज्ञानिक पूर्णता को जोड़ते हैं।

Storaen ग्रेनाइट निरीक्षण सतह प्लेटों के लिए अनुकूलन सेवाएं और गुणवत्ता आश्वासन

Storaen ग्रेनाइट सतह प्लेटों को वितरित करने में गर्व महसूस करता है जो आपके सटीक माप और औद्योगिक अनुप्रयोगों की अनूठी मांगों को पूरा करता है। मानक प्रसाद से परे, हमारी अनुकूलन सेवाएं और कठोर गुणवत्ता आश्वासन सुनिश्चित करें कि हर सटीक ग्रेनाइट सतह प्लेट और ग्रेनाइट निरीक्षण तालिका आपके विनिर्देशों के अनुरूप है – प्रमाणपत्रों द्वारा बैक किया गया है और गारंटी देता है कि हर माप में विश्वास को प्रेरित करता है।

हर आवश्यकता के लिए अनुरूप समाधान

कस्टम साइज़िंग और ज्यामिति

चाहे आपको लैब के उपयोग (200 × 200 मिमी) के लिए एक कॉम्पैक्ट ग्रेनाइट निरीक्षण तालिका या भारी मशीनरी (5000 × 8000 मिमी तक) के लिए एक ओवरसाइज़्ड प्लेटफॉर्म की आवश्यकता हो, हमारे इंजीनियर आपके साथ काम करते हैं, जो आपके साथ आयाम, मोटाई और आकार को परिभाषित करने के लिए काम करते हैं-जिसमें गोलाकार, आयताकार, या गैर-स्टैंडर्ड डिज़ाइन शामिल हैं। कस्टम एज प्रोफाइल (Chamfered, beveled) और recessed आधार मॉड्यूलर वेल्डिंग टेबल या स्वचालित जुड़नार के साथ एकीकृत करते समय स्थिरता को बढ़ाते हैं।

कार्यात्मक उत्कृष्टता के लिए सतह की विशेषताएं

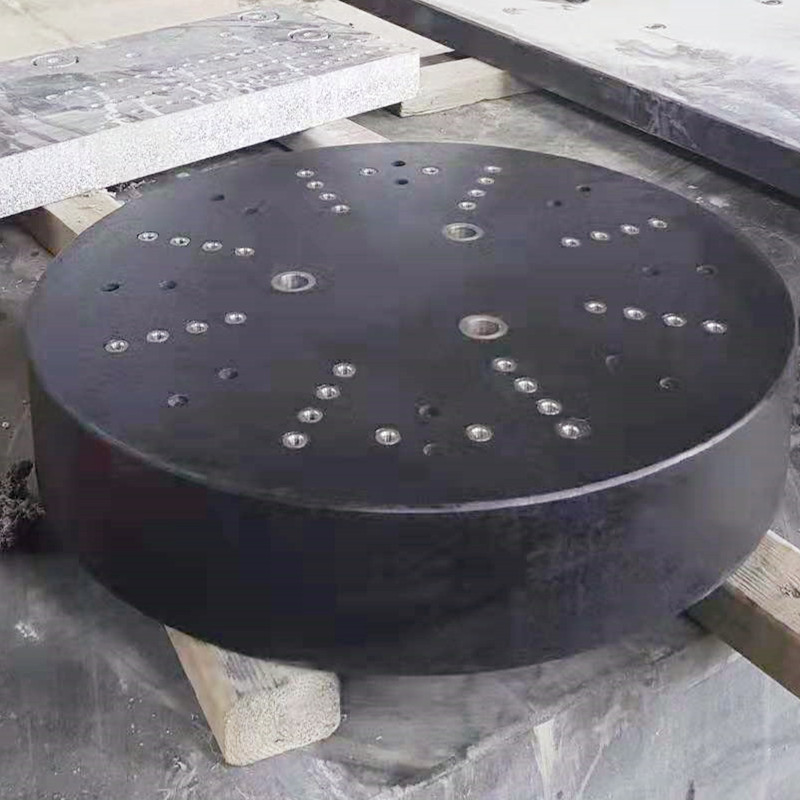

टी-स्लॉट्स और माउंटिंग होल: प्रिसिजन-मचेड टी-स्लॉट्स (आईएसओ 2571 स्टैंडर्ड) या थ्रेडेड होल (एम 6-एम 24) गेज, फिक्स्चर, या रोबोटिक हथियारों के सुरक्षित क्लैम्पिंग को सक्षम करते हैं, डायनामिक इंस्पेक्शन सेटअप या मॉड्यूलर वेल्डिंग टेबल कॉन्फ़िगरेशन के लिए आदर्श।
विशिष्ट कोटिंग्स: वैकल्पिक एंटी-स्टैटिक या एंटी-स्लिप कोटिंग्स सेमीकंडक्टर या मेडिकल डिवाइस निर्माण वातावरण में धूल संचय या घटक स्लिपेज से बचाते हैं।

बहु-गति संगतता

हमारी ग्रेनाइट सतह प्लेटों को वैश्विक मानकों (आईएसओ 8512, एएसएमई बी 89.1.3) में ट्रेस करने योग्य माप के लिए पूर्व-मचाइज़्ड संदर्भ बिंदुओं के साथ, समन्वय माप मशीनों (सीएमएम), ऊंचाई गेज और सतह प्लेट अंशांकन प्रणालियों के साथ मूल रूप से एकीकृत करने के लिए डिज़ाइन किया गया है।

असंबद्ध गुणवत्ता आश्वासन प्रक्रिया

सामग्री चयन और निरीक्षण

प्रत्येक स्लैब प्रीमियम-ग्रेड ग्रेनाइट (अनाज का आकार .50.5 मिमी, जल अवशोषण .10.13%) के साथ शुरू होता है, आंतरिक दोषों को खत्म करने के लिए नेत्रहीन और अल्ट्रासोनिक रूप से परीक्षण किया जाता है। केवल एक समान घनत्व (2970 किग्रा/मीटर+) के साथ रॉक और किनारे की कठोरता ≥70 मशीनिंग के लिए आगे बढ़ती है।

परिशुद्धता विनिर्माण

ग्राइंडिंग और पॉलिशिंग: अत्याधुनिक CNC ग्राइंडर ra 0.8μm के रूप में सतह खत्म को प्राप्त करते हैं, जो कि 000-ग्रेड प्लेटों के लिए ± 2μM तक नियंत्रित करने के साथ, लेजर इंटरफेरोमीटर का उपयोग करके ± 2μm तक नियंत्रित होता है।
थर्मल स्ट्रेस रिलीफ: प्लेट्स अवशिष्ट मशीनिंग तनावों को खत्म करने के लिए 20 ° 2 ° C पर 72-घंटे के स्थिरीकरण से गुजरती हैं, जिससे कार्यशाला के वातावरण में उतार-चढ़ाव में दीर्घकालिक आयामी स्थिरता सुनिश्चित होती है।

वारंटी और बिक्री के बाद समर्थन

वैश्विक सेवा नेटवर्क: दुनिया भर में बिक्री के लिए ग्रेनाइट सतह प्लेटों के लिए, हमारी टीम स्थापना मार्गदर्शन, आवधिक पुनर्गणना सेवाएं, और तकनीकी पूछताछ के लिए तेजी से प्रतिक्रिया प्रदान करती है – आपके निवेश को बढ़ाने से दशकों तक चरम प्रदर्शन को बनाए रखता है।

अनुकूलित परिशुद्धता के लिए Storaen चुनें

चाहे आपको एयरोस्पेस घटक संरेखण के लिए एक bespoke ग्रेनाइट निरीक्षण तालिका की आवश्यकता हो, औद्योगिक वेल्डिंग जुड़नार के लिए एक भारी-शुल्क ग्रेनाइट सतह प्लेट, या लैब-ग्रेड मेट्रोलॉजी के लिए एक कैलिब्रेटेड प्लेटफॉर्म, स्टॉरेन के अनुकूलन और गुणवत्ता आश्वासन ने मानक सेट किया। भूवैज्ञानिक स्थायित्व और इंजीनियरिंग परिशुद्धता के साथ आपकी सटीक आवश्यकताओं से मेल खाने के लिए हमारी प्रतिबद्धता हमें उन निर्माताओं के लिए पसंद का भागीदार बनाती है जो माप अखंडता पर समझौता करने से इनकार करते हैं। आज बिक्री के लिए हमारी ग्रेनाइट सतह प्लेटों का अन्वेषण करें और आपके लिए विशेष रूप से निर्मित समाधान की शक्ति का अनुभव करें।
