मार्गदर्शक रेल

मूल स्थान ： हेबेई, चीन

1 साल की वॉरंटी

अनुकूलित समर्थन ： OEM, ODM, OBM

ब्रांड नाम ： Storan

मॉडल संख्या ： 2008

सामग्री ： HT200-HT300

सटीकता ： अनुकूलित

ऑपरेशन मोड ： अनुकूलित

आइटम वजन ： अनुकूलित

क्षमता ： अनुकूलित

विनिर्देश ： 1500-4000 मिमी लंबाई या अनुकूलित करें

सतह ： टी-स्लॉट्स

काम करने की सतह की कठोरता ： HB160-240

सतह उपचार ： मशीनिंग

फाउंड्री प्रक्रिया ： राल रेत कास्टिंग

पेंटिंग ： प्राइमर और फेस पेंटिंग

भूतल कोटिंग ： अचार तेल और प्लास्टिक-पंक्तिबद्ध या एंटीकॉरियन पेंट के साथ कवर किया गया

प्रिसिजन ग्रेड-2-3

काम करने का तापमान ± (20 ± 5) ℃

पैकेजिंग ： प्लाईवुड बॉक्स

समय सीमा

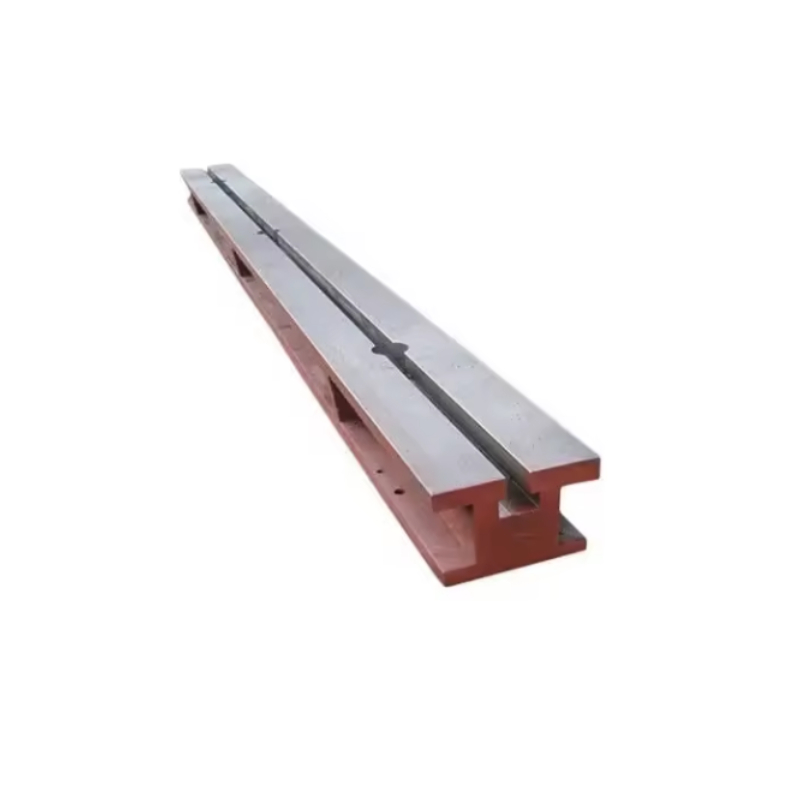

कास्ट आयरन टी-ग्रूव ग्राउंड रेल उत्पादों को भी जाना जाता है: ग्राउंड रेल, टी-ग्रूव ग्राउंड रेल, ग्राउंड बीम, ग्राउंड ग्रूव आयरन, फाउंडेशन ग्रूव आयरन, सिंगल टी-ग्रूव प्लेटफॉर्म, कास्ट आयरन ग्राउंड रेल।
कच्चा लोहा टी-ग्रूव ग्राउंड रेल का मुख्य उद्देश्य उपकरण के निश्चित बिंदुओं के आधार पर इसे एक कास्ट बीम प्लेटफॉर्म में डिजाइन और इकट्ठा करना है। यह मुख्य रूप से विधानसभा, परीक्षण, वेल्डिंग और बड़े उपकरणों के निरीक्षण के लिए उपयोग किया जाता है।

कच्चा लोहा टी-ग्रूव ग्राउंड रेल के भौतिक लाभ:
कच्चा लोहा टी-ग्रूव ग्राउंड रेल के फायदे: कच्चा आयरन ग्राउंड रेल का उपयोग करके, उन्हें बड़े प्लेटफार्मों में बनाना आवश्यक नहीं है, जो भौतिक लागतों को बचाता है और एक छोटे से स्थान पर कब्जा कर लेता है, जिसके परिणामस्वरूप उच्च लागत-प्रभावशीलता होती है।

कच्चा लोहा टी-ग्रूव ग्राउंड रेल की सामग्री HB170-240 की काम करने वाली सतह की कठोरता के साथ उच्च शक्ति वाले ग्रे कच्चा लोहा HT200-250 है। कास्टिंग में दो राउंड आर्टिफिशियल एनीलिंग 600 ℃ -700 ℃ या प्राकृतिक उम्र बढ़ने पर 2-3 साल के लिए पूरी तरह से आंतरिक तनाव को दूर करने के लिए, स्थिर सटीकता और अच्छे पहनने के प्रतिरोध के साथ किया गया है।

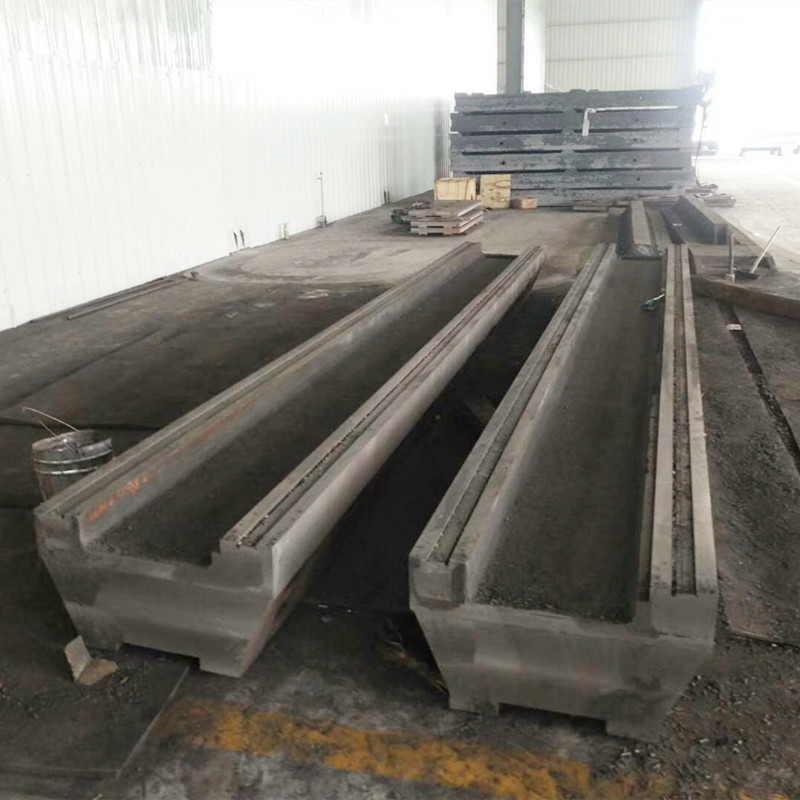

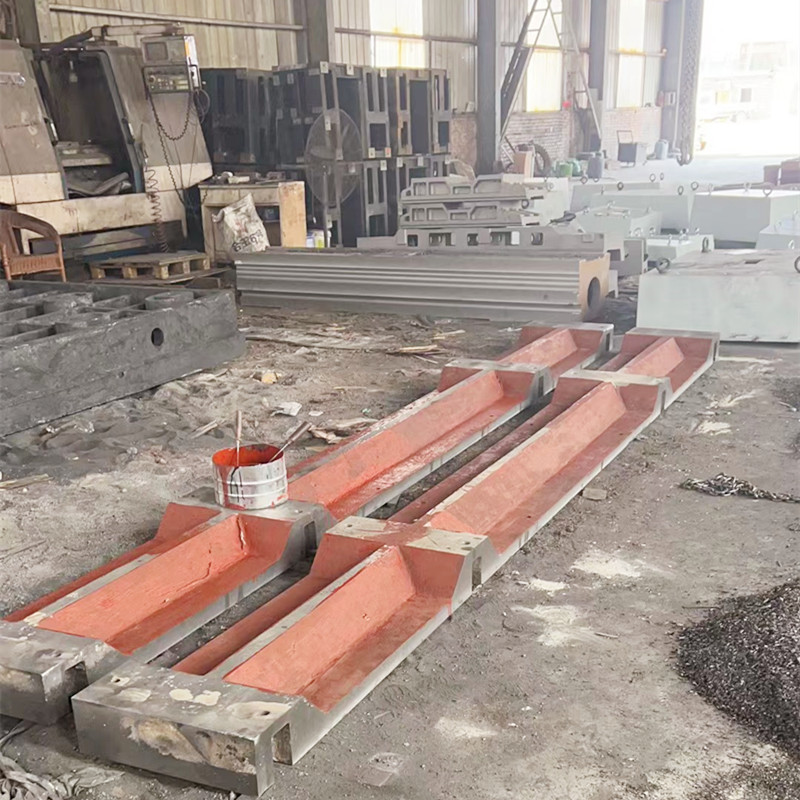

राल रेत कास्टिंग: कैसे गाइड रेल विनिर्माण स्थिरता सुनिश्चित करता है

रैखिक गाइड रेल में परिशुद्धता विनिर्माण उत्कृष्टता के साथ शुरू होती है। Storaen इंजीनियर हैवी ड्यूटी रैखिक गाइड रेल के लिए उन्नत राल रेत कास्टिंग का उपयोग करता है जो एयरोस्पेस, ऑटोमोटिव और भारी उद्योग अनुप्रयोगों के लिए बेजोड़ स्थिरता प्रदान करता है। यहां बताया गया है कि कैसे हमारी प्रक्रिया सभी गाइड रेल प्रकारों में विश्वसनीयता और प्रदर्शन सुनिश्चित करती है:

1। सामग्री उत्कृष्टता: HT200-HT300 औद्योगिक मांगों के लिए लोहे

राल रेत कास्टिंग HT200-HT300 ग्रे कच्चा लोहा (160-240HB कठोरता) का चयन करने के साथ शुरू होता है, के लिए चुना गया:

संतुलित शक्ति: 200–300MPA तन्यता ताकत 5-50 टन चलती उपकरणों का समर्थन करती है, जो भारी शुल्क रैखिक गाइड रेल के लिए आदर्श है।
तनाव प्रतिरोध: एक समान अनाज संरचना 40% बनाम ग्रीन सैंड कास्टिंग से आंतरिक तनाव को कम करती है, लगातार मशीन गाइड रेल प्रदर्शन के लिए 10 ° C -40 ° C वातावरण में वारिंग को कम करती है।

2। जटिल ज्यामिति के लिए सटीक मोल्डिंग

स्व-कठोर राल रेत तंग सहिष्णुता के साथ जटिल गाइड रेल प्रकारों को सक्षम करता है:

सीएनसी-पैटर्न सटीकता: टी-स्लॉट आयाम (14-36 मिमी चौड़ाई, 8-20 मिमी गहराई) स्वचालन प्रणालियों के साथ सहज एकीकरण के लिए mm 0.1 मिमी परिशुद्धता के साथ हासिल किया।
कोर स्थिरता: आंतरिक कोर 0.05 मिमी/एम स्ट्रेटनेस बनाए रखते हैं, दोषों को रोकते हैं और कक्षा 2-3 फ्लैटनेस (2000 मिमी रेल के लिए are0.02 मिमी/मीटर) सुनिश्चित करते हैं -सटीक संरेखण के लिए राजनीतिक।

3। स्थायित्व और स्थिरता के लिए गर्मी उपचार

एक 3-स्टेप प्रक्रिया रेल प्रदर्शन को बढ़ाती है:

तनाव राहत (550 ° C/4H): मशीनिंग/परिवहन के दौरान विरूपण को रोकने के लिए 90% कास्टिंग तनाव को समाप्त करता है।
सामान्यीकरण: उच्च-चक्र अनुप्रयोगों (10,000+ लोड चक्र) में 2x लंबे समय तक पहनने के प्रतिरोध के लिए अनाज संरचना को परिष्कृत करता है।

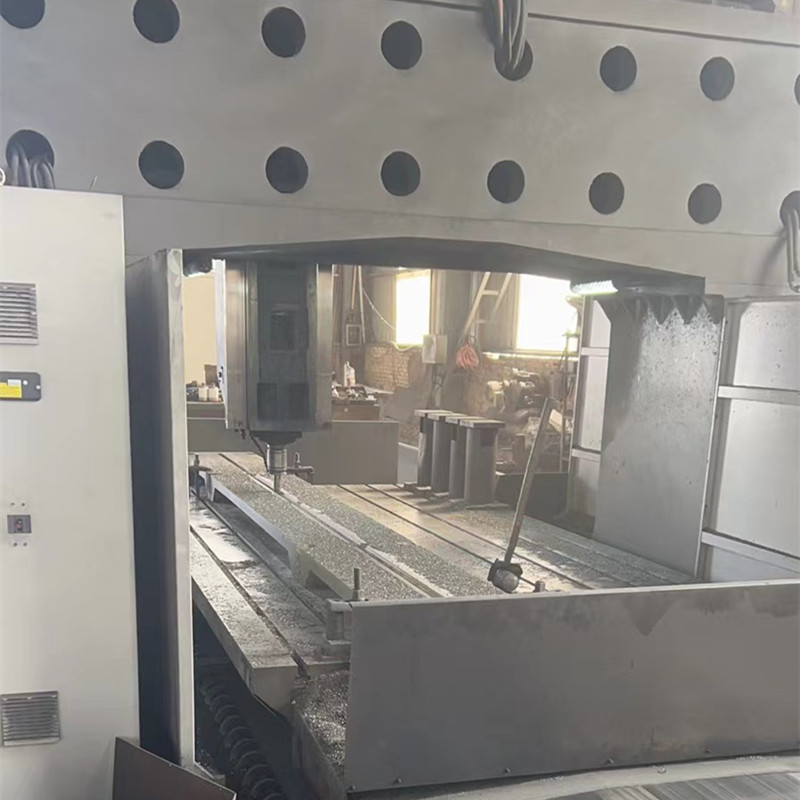

भूतल पीस: स्वचालित प्रणालियों में चिकनी गति और न्यूनतम घर्षण के लिए आरए .61.6μM के लिए समाप्त होता है।

4। अनुकूलन योग्य आकार और लोड क्षमता

Storaen सभी गाइड रेल आकार और लोड जरूरतों के लिए एडाप्ट करता है:

मानक सीमा: सामान्य उपयोग के लिए 1500-4000 मिमी लंबाई, 200-500 मिमी चौड़ाई; ओवरसाइज़्ड मशीनरी के लिए 6000 मिमी तक कस्टम आकार।

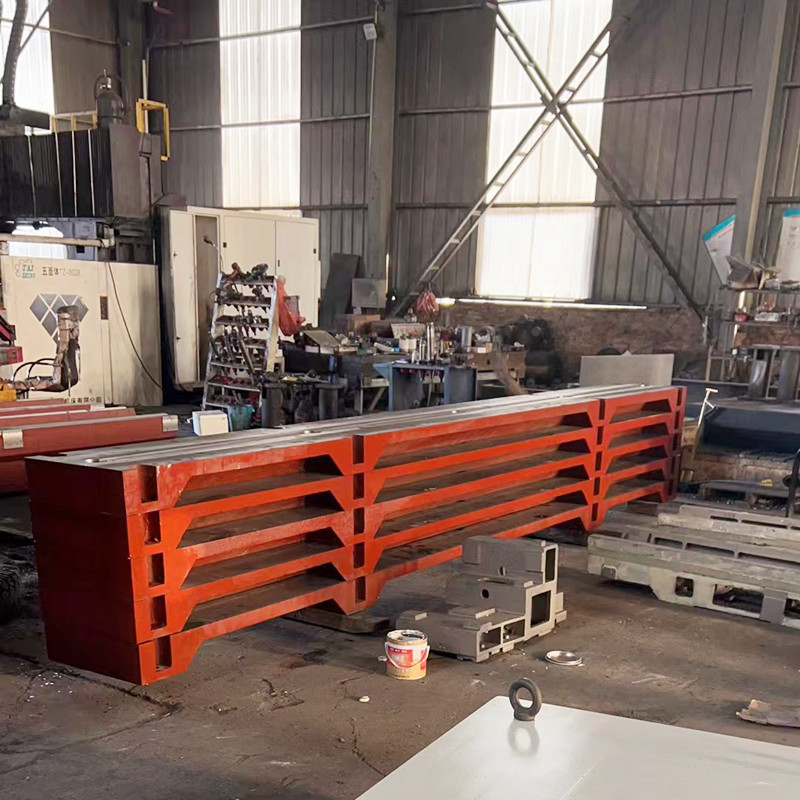

प्रबलित डिजाइन: वेब संरचनाएं लोड क्षमता को 30% (80 टन/मी) तक बढ़ाती हैं, बिना जोड़े वजन के, एयरोस्पेस असेंबली के लिए आदर्श सटीकता और गतिशीलता की आवश्यकता होती है।

5। स्टॉरन की कास्टिंग लाभ

बहुमुखी प्रतिभा: सभी गाइड रेल प्रकारों का उत्पादन करता है-हल्के सटीक रेल से लेकर बीहड़ भारी-शुल्क मॉडल तक-समान सटीकता के साथ।
गुणवत्ता आश्वासन: 3 डी लेजर स्कैनिंग/सीएमएम परीक्षण जीबी/टी 1958-2017/आईएसओ 1101 के साथ अनुपालन सुनिश्चित करता है, आयामी बहाव के खिलाफ 1 साल की वारंटी द्वारा समर्थित है।
दक्षता: 500pcs/दिन की क्षमता 7 दिनों में मानक रेल वितरित करती है, 4-6 सप्ताह में कस्टम समाधान- स्पीड और स्थिरता।

रैखिक गाइड रेल में स्थिरता इंजीनियर है, आकस्मिक नहीं। Storaen की राल रेत कास्टिंग, सबसे कठिन औद्योगिक मांगों को पूरा करने वाली भारी शुल्क रैखिक गाइड रेल और मशीन गाइड रेल देने के लिए प्रीमियम सामग्री, सटीक मोल्डिंग और कठोर गर्मी उपचार को जोड़ती है। आज हमारे गाइड रेल प्रकारों का अन्वेषण करें और उपकरण के प्रदर्शन और दीर्घायु में उन्नत विनिर्माण अंतर का अनुभव करें।

कैसे गाइड रेल लागत बचत के लिए कच्चा लोहे की सतह की प्लेटों को प्रतिस्थापित करता है

पारंपरिक कच्चा लोहे की सतह की प्लेटें औद्योगिक विधानसभा और निरीक्षण पर हावी हैं, लेकिन उनके थोक, निश्चित आकार, और उच्च रखरखाव लागत आधुनिक विनिर्माण दक्षता को चुनौती देते हैं। Storaen एक लागत प्रभावी विकल्प के रूप में रैखिक गाइड रेल का परिचय देता है, पारंपरिक प्लेटों की तुलना में सटीक, लचीलापन और 30% तक कुल लागत बचत प्रदान करता है। यहां बताया गया है कि कैसे हमारे गाइड रेल प्रकार औद्योगिक कार्यक्षेत्र को फिर से परिभाषित करते हैं:

1। अंतरिक्ष-बचत डिजाइन: 50% पदचिह्न में कमी

कास्ट आयरन प्लेट्स (जैसे, 2000×1500 मिमी) को व्यापक मंजिल की जगह और भारी नींव की आवश्यकता होती है, लेकिन स्टोनेन के भारी-शुल्क वाले रैखिक गाइड रेल मॉड्यूलर, सुव्यवस्थित समाधान प्रदान करते हैं:

ऊर्ध्वाधर और क्षैतिज लचीलापन: ऊर्ध्वाधर गाइड रेल (जैसे, 1500 मिमी ऊंचाई मॉडल) दीवारों या स्टैंड पर लंबवत रूप से माउंट करते हैं, फर्श क्षेत्र का त्याग किए बिना 3 डी असेंबली कार्यक्षेत्रों का निर्माण करते हैं – कॉम्पैक्ट रोबोट कोशिकाओं या स्वचालित वेल्डिंग स्टेशनों के लिए आदर्श।
अनुकूलन योग्य लंबाई: मानक गाइड रेल का आकार 1000-4000 मिमी से होता है, ओवरसाइज़ अनुप्रयोगों (6000 मिमी तक) के लिए निर्बाध स्पिलिंग के साथ, 40% बनाम कटिंग-टू-साइज़ कच्चा लोहे की प्लेटों द्वारा सामग्री अपशिष्ट को कम करता है।

2। समझौता किए बिना लागत प्रभावी परिशुद्धता

जबकि कच्चा लोहा प्लेटें कक्षा 2 फ्लैटनेस (.0.02 मिमी/एम) प्राप्त करती हैं, स्टोनेन की ग्राउंड-फिनिश रैखिक गाइड रेल 30% कम गाइड रेल मूल्य पर इस सटीकता से मेल खाती है:

सामग्री दक्षता: HT200 कास्ट आयरन कंस्ट्रक्शन (180HB कठोरता) 50 टन/मी लोड क्षमता को बनाए रखते हुए ठोस सतह प्लेटों की तुलना में 25% कम सामग्री का उपयोग करता है, कठोरता और अर्थव्यवस्था को संतुलित करता है।
कम रखरखाव: एंटी-जंग अचारिक तेल खत्म (5μm मोटाई) शीतलक और आर्द्रता से बचाता है, अनियंत्रित प्लेटों की तुलना में 2x तक सेवा जीवन का विस्तार करना, जिसमें वार्षिक पुनरुत्थान की आवश्यकता होती है (बड़ी प्लेटों के लिए $ 5,000+ लागत)।

3। गतिशील वर्कफ़्लो के लिए अनुकूलनशीलता

फिक्स्ड कच्चा लोहा प्लेटें बदलती उत्पादन की जरूरतों के साथ संघर्ष करती हैं, लेकिन हमारे गाइड रेल प्रकार बहुमुखी प्रतिभा में एक्सेल:

मॉड्यूलर टी-स्लॉट डिज़ाइन: 14-36 मिमी चौड़े स्लॉट (mm 0.1 मिमी सहिष्णुता) त्वरित-रिलीज़ क्लैंप, रोबोटिक हथियार, या माप उपकरण स्वीकार करते हैं, जो प्लेट-आधारित सेटअप के लिए 5-मिनट की स्थिरता बनाम 2+ घंटे बनाम 2+ घंटे को सक्षम करते हैं।
भारी शुल्क प्रदर्शन: प्रबलित भारी शुल्क रैखिक गाइड रेल (80 टन/एम लोड क्षमता) प्रेस घटकों या एयरोस्पेस धड़ अनुभागों जैसे बड़े उपकरणों का समर्थन करते हैं, जो एकल रेल प्रणालियों के साथ मल्टी-प्लेट असेंबली की जगह लेते हैं जो संरेखण को सरल बनाते हैं।

4। Storaen का मूल्य प्रस्ताव: सिर्फ लागत बचत से अधिक

रैपिड परिनियोजन: प्री-मैच किए गए रेल जहाज स्थापना के लिए तैयार, लेवलिंग और एंकरिंग कच्चा लोहे की प्लेटों की तुलना में सेटअप समय को 60% तक काटते हैं।
कस्टम समाधान: पवन टरबाइन विनिर्माण के लिए इलेक्ट्रॉनिक्स असेंबली या ओवरसाइज़्ड गाइड रेल आकार के लिए एंटी-मैग्नेटिक कोटिंग्स की आवश्यकता है? हमारी OEM टीम 4-6 सप्ताह में सिलवाया मशीन गाइड रेल वितरित करती है, जिसमें कोई न्यूनतम आदेश अधिभार नहीं है।
गुणवत्ता आश्वासन: प्रत्येक रेल GB/T 1958-2017 ज्यामितीय सहिष्णुता से मिलती है और इसमें 1 साल की वारंटी शामिल है-बजट विकल्पों को कम करने में निवेश करने के जोखिम को कम करना।

5। अनुप्रयोग जहां लागत बचत प्रदर्शन को पूरा करते हैं

ऑटोमोटिव असेंबली: दो 2000 मिमी हैवी-ड्यूटी रैखिक गाइड रेल के साथ 3m make कच्चा लोहा प्लेटों को बदलें, जो कि अपफ्रंट लागत में $ 10,000 और इंजन ब्लॉक संरेखण के लिए 20% मंजिल स्थान की बचत करते हैं।
एयरोस्पेस टूलींग: लाइटवेट रैखिक गाइड रेल (बराबर प्लेटों की तुलना में 30% लाइटर) विंग घटक निरीक्षण के दौरान क्रेन लोड आवश्यकताओं को कम करते हैं, परिचालन ऊर्जा लागत को कम करते हैं।
सामान्य मशीनिंग: पोर्टेबल गाइड रेल प्रकार (50-100 किग्रा वजन) स्थायी प्लेट प्रतिष्ठानों की आवश्यकता को समाप्त करता है, जो लगातार उपकरण पुनर्निर्माण के साथ नौकरी की दुकानों के लिए आदर्श है।

पुराने कच्चा लोहा प्लेटों को अपने बजट और फर्श स्थान को नाली न दें। Storaen की रैखिक गाइड रेल आपके संचालन को भविष्य में प्रूफ करने के लिए मॉड्यूलरिटी के साथ, लागत के एक अंश पर आवश्यक सटीकता प्रदान करती है। औद्योगिक दिग्गजों के लिए भारी शुल्क रैखिक गाइड रेल से लेकर आला अनुप्रयोगों के लिए अनुकूलन योग्य गाइड रेल प्रकारों तक, हम वर्कहोल्डिंग समाधानों में मूल्य को फिर से परिभाषित कर रहे हैं। आज हमारे प्रतिस्पर्धी गाइड रेल मूल्य विकल्पों का अन्वेषण करें और प्रदर्शन का त्याग किए बिना बचत शुरू करें।

•
• छवि पाठ विवरण 1
•
•

विशिष्टता और मॉडल (लंबाई x चौड़ाई x ऊंचाई) (इकाई: मिमी)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

कच्चा लोहा टी-स्लॉट फ्लोर गाइड रेल का तकनीकी विनिर्देश:
